Introduzione del prodotto:

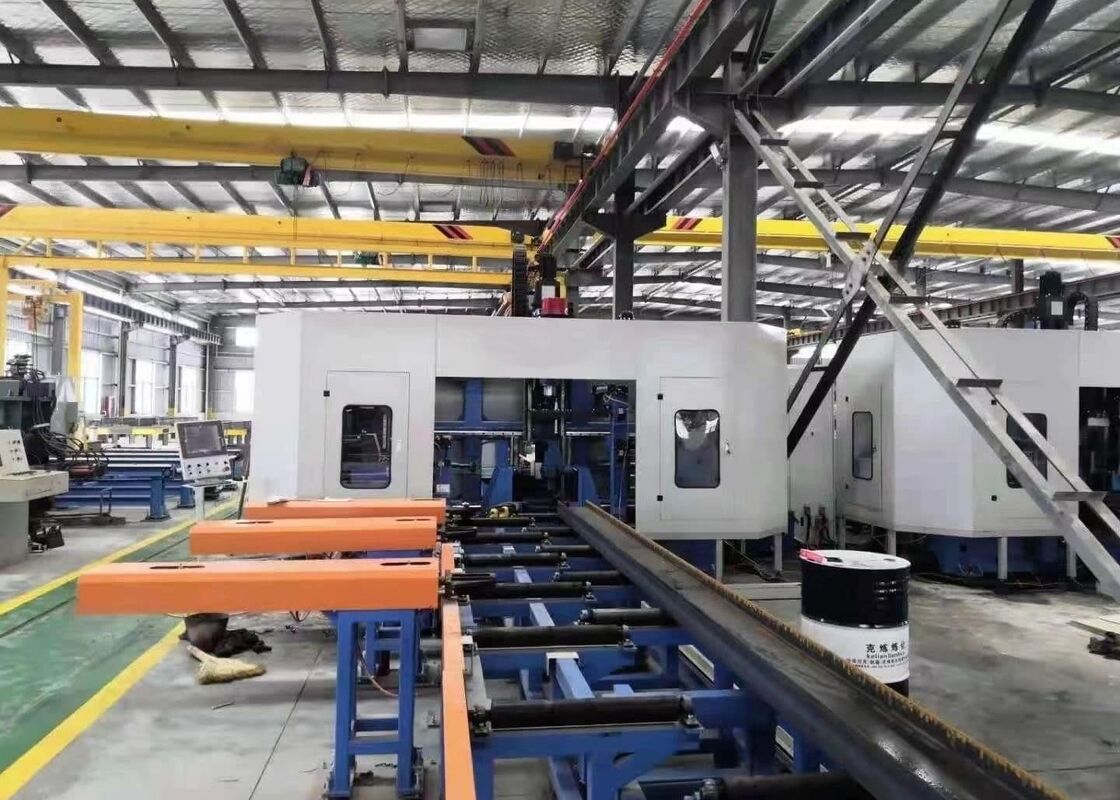

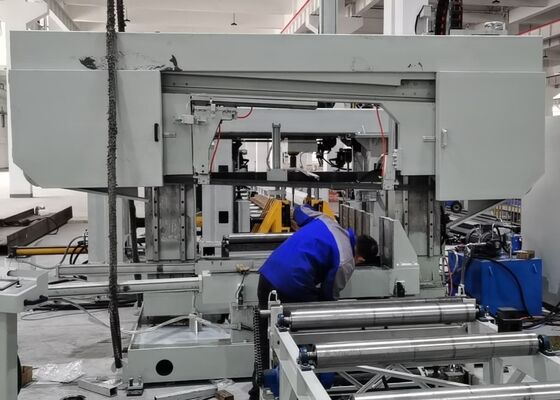

La macchina di perforazione CNC H-Beam è specificamente progettata per la perforazione di precisione, il taping, la marcatura e la scrittura di travi H, acciaio di canale, acciaio angolare e altri profili di acciaio strutturale.È ampiamente utilizzato nella fabbricazione di strutture in acciaio per edifici commerciali, parcheggi, torri di trasmissione, cornici, ponti e una vasta gamma di progetti di costruzione in acciaio pesante.

1Un sistema di lavorazione CNC ad alte prestazioni appositamente progettato per l'industria della fabbricazione di acciaio strutturale.
2. capace di effettuare perforazioni simultanee a tre lati su travi H e sezioni di canali, offrendo un'eccezionale precisione di lavorazione, consistenza del processo e elevata efficienza di produzione.
3Equipaggiato con sette assi controllati CNC per realizzare operazioni di alimentazione, posizionamento e lavorazione completamente automatizzate.
4Compatibile con i formati di file AutoCAD e DSTV, permette il riconoscimento automatico dei disegni di ingegneria e la generazione diretta di programmi di lavorazione.

Parametri del prodotto:

Caratteristiche del prodotto:

1. Il sistema di alimentazione del materiale adotta un carrello di fissaggio a controllo CNC azionato da servomotori ad alte prestazioni,fornire un rapido trasporto del pezzo lavorato insieme a un'eccezionale precisione di posizionamento e ripetibilità durante tutto il ciclo di lavorazione.

2. tre unità a fusione di precisione BT40 ad alta velocità sono disposte per la lavorazione simultanea di tutte e tre le facce delle sezioni del raggio H.Supporto per la perforazione del carburo con liquido di raffreddamento attraverso il mandrino e velocità del mandrino fino a 3Il sistema offre un'efficienza di perforazione superiore, un'eccellente qualità dei fori e un'efficace rimozione delle truciole attraverso un trasportatore di truciole a catena integrato.

3La macchina è dotata di un sistema di raffreddamento avanzato a lubrificazione minima (MQL) che supporta la fornitura di liquidi di raffreddamento sia interni che esterni.Ogni gruppo di mandrini è dotato di un ugello esterno indipendente per lo spruzzo e di un'interfaccia interna del liquido di raffreddamento, che consente agli operatori di scegliere una modalità di raffreddamento interno, esterno o combinato in base alle specifiche esigenze di lavorazione.

4Un cambio utensile automatico (ATC) opzionale è disponibile per eseguire la sostituzione completamente automatica degli utensili senza assistenza manuale, riducendo significativamente il tempo di cambio, riducendo al minimo il tempo di inattività della macchina,e migliorare l'efficienza generale della produzione.

5. Un sistema di marcatura a disco rotativo idraulico CNC opzionale può essere incorporato nella macchina.fornire rapidamenteMarcatura di identificazione accurata e ripetibile per i componenti strutturali in acciaio.

6. Le funzioni di scrittura e di scarico automatiche eliminano le operazioni di disegno manuale convenzionali. L'unità di scrittura segna con precisione le linee di riferimento di saldatura su entrambe le flange e le reti dei travi H,mentre la funzione di scarico produce direttamente fori a filo nei componenti strutturali, migliorando la precisione di lavorazione, riducendo l'input di manodopera e aumentando l'efficienza della produzione.

7Durante l'alimentazione e l'elaborazione del materiale, il sollevamento del pezzo di lavoro, il posizionamento laterale, il fissaggio, il blocco e il rilascio sono tutti azionati idraulicamente.Questo sistema di tenuta completamente idraulico garantisce un fissaggio sicuro del materiale, eccellente stabilità di lavorazione e prestazioni affidabili durante la produzione continua.

8Il sistema di controllo integra un computer industriale con una piattaforma CNC basata su PLC che utilizza componenti di alta qualità di produttori riconosciuti a livello internazionale.Sono supportati metodi di programmazione multipli, mentre i dati di lavorazione generati da file AutoCAD, TEKLA Structures, DXF e DSTV possono essere importati direttamente, semplificando le procedure di programmazione e migliorando l'efficienza della gestione della produzione.

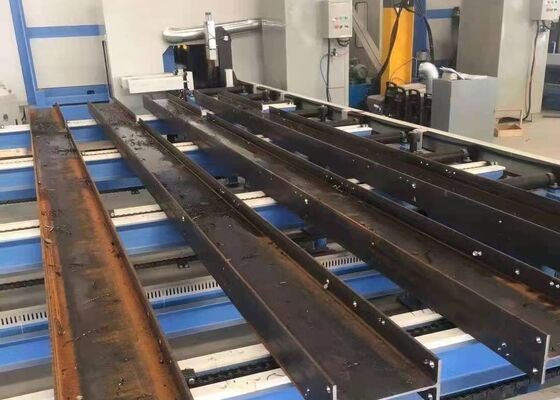

I pezzi di dimostrazione comprendono campioni standard di fascio H con diverse larghezze di flange e spessori di tela, insieme a campioni di acciaio a canalizzazione di diverse specifiche,fornire una visualizzazione completa delle prestazioni di lavorazione della macchinaQuesti campioni rappresentativi dimostrano chiaramente un posizionamento preciso del foro, buchi a filo di alta qualità e risultati di marcatura nitidi e ben definiti, che consentono ai clienti, agli ingegneri, agli esperti e agli esperti die ispettori di qualità per valutare con precisione la precisione di lavorazione dell'attrezzatura, consistenza della lavorazione e affidabilità complessiva della produzione in condizioni di funzionamento pratiche.

La macchina CNC ad alta velocità per la perforazione, il marcatura e il collaudo del raggio H è ampiamente applicata negli impianti di fabbricazione di acciaio strutturale, nell'ingegneria dei ponti e in altre industrie di costruzione di acciaio pesante.All'interno di impianti di fabbricazione di acciaio, l'apparecchiatura esegue perforazioni, tap, marcature e scrittura ad alta precisione su travi H utilizzate per cornici strutturali, colonne e sistemi di supporto,fornire componenti lavorati con precisione per un montaggio efficiente e prestazioni strutturali affidabiliNei progetti di costruzione di ponti, fornisce lavorazioni di precisione dei componenti del raggio H, migliorando la precisione della connessione, l'integrità strutturale e le prestazioni di carico a lungo termine.Combinando un'elevata efficienza di lavorazione, eccellente precisione e affidabile stabilità operativa, la macchina offre una soluzione di produzione ideale per la produzione di strutture in acciaio moderne e la costruzione di infrastrutture su larga scala.
