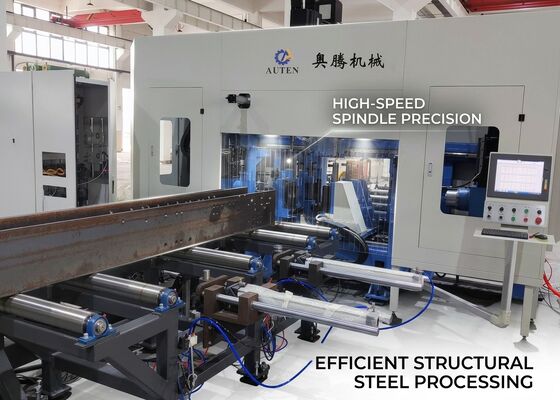

Fabbricazione di ponti Utilizzare Alta Velocità CNC H Beam Perforazione macchina da segatura con funzione di taglio
Industria delle applicazioni:
Questa macchina utensile è appositamente progettata per le operazioni di perforazione su acciaio a sezione H. È dotata di tre fusioni di perforazione ad alta precisione per l'elaborazione del pezzo di lavoro,garantire un'eccellente precisione di lavorazione fornendo un funzionamento semplice e convenienteCome importante attrezzatura ad alta efficienza nell'industria delle strutture in acciaio, è ampiamente utilizzata nell'ingegneria delle costruzioni, nella fabbricazione di ponti, nella produzione di torri di trasmissione, strutture a reticolo,e altri settori industriali connessi.
Specificità:
| Modello |
BHD700/3 |
| H Larghezza della trave (mm) |
100 ~ 700 |
| H Intervallo di altezza del fascio (mm) |
100 ~ 500 |
| Intervallo di larghezza del canale in acciaio (mm) |
100 ~ 700 |
| Intervallo di altezza dell'acciaio del canale (mm) |
100 ~ 250 |
| Spessore massimo del pezzo (mm) |
40 |
| Lunghezza massima del pezzo (m) |
12 o 15 (facoltativo) |
| Qty del fuso di perforazione. |
Complessivamente 3 mandrini, un mandrino sull'unità superiore, rispettivamente sul lato sinistro e sul lato destro |
| Conicità del foro dello spinello |
BT1 commercio |
| Diametro massimo della perforazione (mm) |
40 |
| Potenza del motore a fusione (kW) |
Il Signore, 15/11 |
| Velocità del mandrino (r/min) |
100 ~ 3000 |
| Velocità di alimentazione del mandrino (m/min) |
0 ~ 10 |
| Velocità di alimentazione (m/min) nell'asse X |
0 ~ 20 |
| Qty del magazzino degli attrezzi |
3 |
| Tipo e capacità del caricatore di attrezzi |
Tipo di fila, 3x4 (facoltativo) |
| Unità di marcatura (facoltativo) |
Tipo di disco, 36 caratteri, dimensione Φ10 mm |
| Sistema CNC |
tedesco, Giappone, Cina |
| Metodo di raffreddamento |
Riscaldamento a spruzzo, raffreddamento interno + raffreddamento esterno |
| Dimensione complessiva della macchina (m) |
Circa 33x5,5x3.5 |
| Potenza totale ((kW) |
Circa 55 anni. |
| I parametri di cui sopra possono essere regolati e modificati in base alle esigenze specifiche del cliente. |
Componenti della linea di trivellazione CNC
La linea di perforazione CNC è composta principalmente da unità chiave, tra cui il telaio principale della macchina, il sistema di alimentazione CNC, il trasportatore di scarico, il sistema di raffreddamento, il sistema idraulico, il sistema pneumatico,sistema di lubrificazioneQuesta linea di produzione adotta una struttura di letto fisso combinata con un sistema di supporto mobile del pezzo da lavoro.La capacità di perforazione 3D fornita da questa configurazione consente processi di produzione completamente automatizzati, garantendo prestazioni produttive stabili, efficienti e continue.
1. Corpo della macchina principale
Il corpo principale della macchina è costituito da una base, un letto della macchina, un tavolo scorrevole mobile, una testa di mandrino, un dispositivo di fissaggio superiore, un dispositivo di fissaggio laterale e un caricatore di utensili di configurazione a riga.La struttura del letto presenta una elevata rigidità e un'eccellente stabilitàQuesto design robusto garantisce precisione di lavorazione a lungo termine e consistenza operativa.
2Sistema di raffreddamento
L'attrezzatura per la trivellazione è raffreddata con un metodo di raffreddamento aerosol, ottenuto attraverso la combinazione di aria compressa e fluido di raffreddamento.maggiore efficienza dei costiUn ugello flessibile installato sulla testa dello spinello consente una facile regolazione della direzione di spruzzatura.garantire un raffreddamento continuo ed efficace della trivella durante il funzionamento.
3Sistema di lubrificazione
Il sistema di lubrificazione adotta una struttura combinata di lubrificazione centralizzata e manuale.L'unità di lubrificazione centralizzata fornisce una lubrificazione precisa e costante a guide lineari e viti a piombo designate, mentre altri punti di lubrificazione sono mantenuti mediante applicazione manuale.

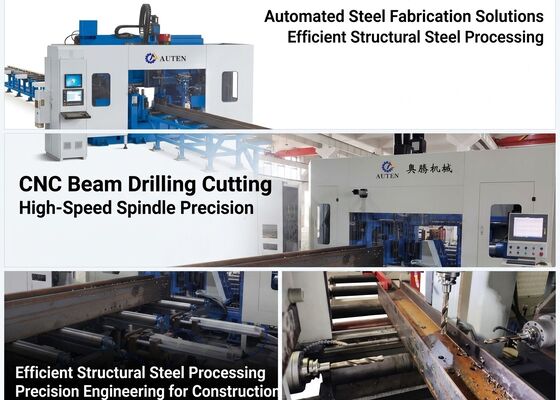

Questa macchina utensile è specificamente sviluppata per le operazioni di perforazione, tap e marcatura su travi H, acciaio di canalizzazione e vari altri componenti strutturali in acciaio.È in grado di elaborare parti in acciaio con specifiche diverse mantenendo un'elevata precisione ed un'efficienza stabile durante l'intero ciclo di lavorazioneDurante la dimostrazione,l'apparecchiatura utilizza in genere campioni standard di fascio H (con larghezza di flange e spessore di rete variabile) e campioni di acciaio di canalizzazione di diverse dimensioni per mostrare le sue prestazioniQuesti pezzi di prova dimostrano chiaramente il posizionamento accurato del foro, il tocco liscio del filo e risultati di marcatura chiari,riflettono pienamente l'alta precisione e l'affidabilità operativa della macchina nell'uso pratico.
La macchina per la trivellazione ad alta velocità CNC H-Beam è principalmente applicata negli impianti di fabbricazione di strutture in acciaio e nei progetti di costruzione di ponti.esegue l'elaborazione di precisione di travi H utilizzate in cornici strutturali e sistemi di supporto, che garantisce un montaggio accurato e stabile delle strutture in acciaio.miglioramento della resistenza strutturale dei ponti e garanzia dell'affidabilità di carico a lungo termineLa sua elevata efficienza fornisce un forte supporto tecnico ai principali progetti infrastrutturali, contribuendo all'esecuzione dei progetti in modo regolare e tempestivo.
