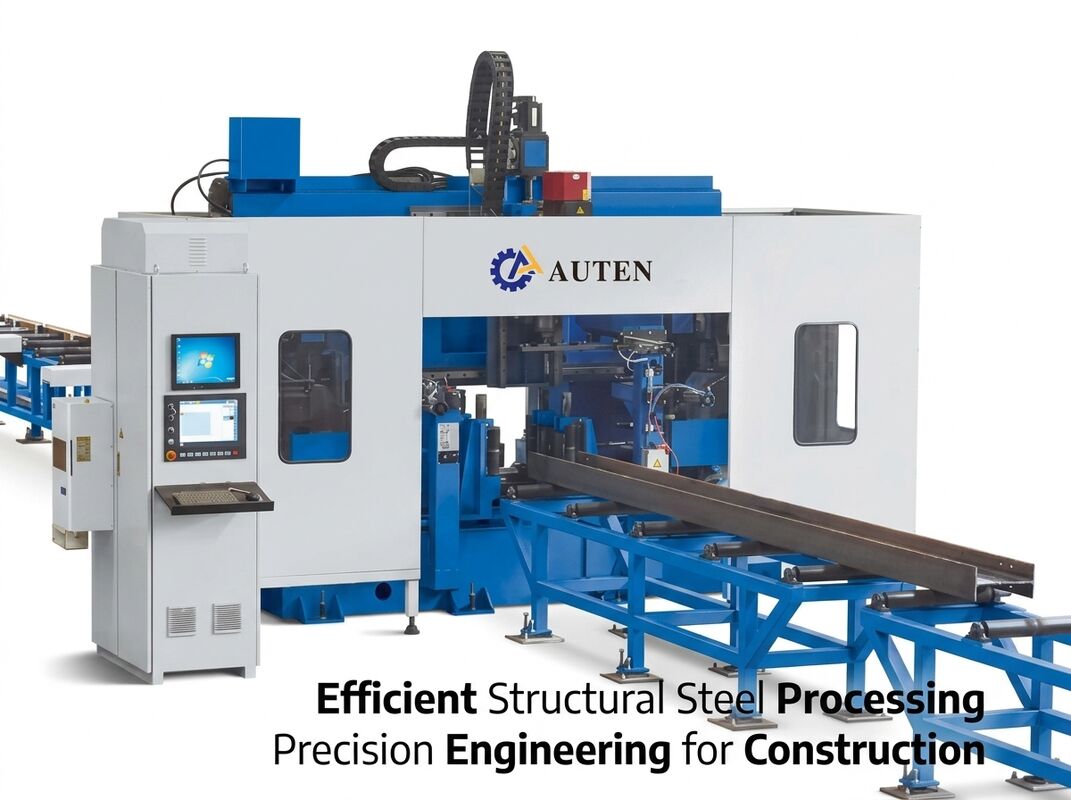

Ingegneria delle costruzioni Progetto di un ponte per l'utilizzo di una macchina per la trivellazione a trazione CNC BT40 Fuso principale
Industria delle applicazioni:
Questa macchina utensile è stata progettata appositamente per operazioni di perforazione su acciaio a forma di H. Utilizza tre fusi di perforazione ad alta velocità e di precisione per eseguire la perforazione del pezzo da lavorare,fornire un'eccezionale precisione di lavorazione e un funzionamento facile da usareCome apparecchiatura di base ad alta efficienza nell'industria delle strutture in acciaio, trova ampie applicazioni in ingegneria delle costruzioni, progetti di ponti, torri di trasmissione, cornici reticolari,e altri settori correlati.
Specificità:
| Parametro del fascio H |
Dimensione massima Larghezza x altezza |
700 × 500 mm |
| Min. Dimensione Larghezza x Altezza |
100 × 100 mm |
| Lunghezza del raggio |
2000 ∼ 12200 mm |
| Fuso principale |
- Qty. |
3 |
| Modello |
BT1 commercio |
| Potenza del motore |
11 kW |
| Velocità del mandrino |
100 ‰ 3000 giri/min |
| Diametro del foro |
φ5 φ30 mm |
| Asse CNC |
Potenza del servomotore dell'asse X |
Circa 5 kW |
| Potenza del servomotore dell'asse di posizionamento della trivellazione orizzontale |
Circa 1,5 kW |
| Potenza del servomotore dell'asse di posizionamento della perforazione verticale |
Circa 3 kW |
| Servomotore di alimentazione per trivellazione |
Circa 2 kW |
| Rivista di attrezzi |
- Qty. |
3 |
| Tipo |
Stile riga |
| Capacità del magazzino utensili |
4 x 3 |
| Precisione di elaborazione |
Diviazione della distanza tra le fori |
Due buchi entro un metro. |
± 0.5 |
| Il valore di deviazione ammissibile aumenta di ±0,2 mm per ogni ulteriore metro della distanza tra le fori e il massimo non supera ±2 mm. |
| Diviazione del margine finale |
±1,0 mm |
| Dimensioni della macchina |
Circa 33x5.5x3.3m |

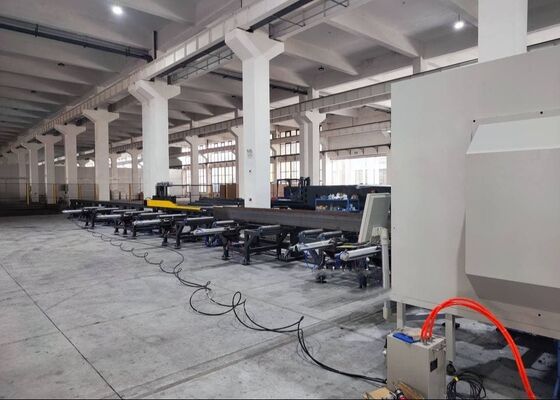

Componenti della linea di trivellazione CNC
La linea di perforazione CNC è composta principalmente da componenti chiave, tra cui il telaio principale della macchina, il sistema di alimentazione CNC, il trasportatore di alimentazione, il sistema di raffreddamento, il sistema idraulico, il sistema pneumatico,sistema di lubrificazioneLa linea di produzione è dotata di una struttura fissa abbinata a una struttura mobile di carico del pezzo.Questa configurazione fornisce capacità di perforazione 3D, consentendo processi di produzione completamente automatizzati e garantendo operazioni di produzione efficienti, coerenti e affidabili.
1. Corpo della macchina principale
Il corpo principale della macchina è costituito principalmente da una base, un letto, un tavolo scorrevole mobile, una testa, un dispositivo di pressatura superiore, un dispositivo di pressatura laterale e un rivista utensile a fila.Il letto è caratterizzato da una rigidità e stabilità eccezionali, che le consente di resistere alle forze e alle vibrazioni generate durante le operazioni di lavorazione ad alta velocità.Questa robustezza strutturale garantisce che la macchina utensile mantenga una precisione di lavorazione costante in tutte le fasi operative.
2Sistema di raffreddamento
La trivella è raffreddata con un sistema di raffreddamento aerosol, che combina aria compressa con acqua di raffreddamento.sostenibilità ambientaleUn ugello flessibile è montato sulla testa,che consente una regolazione comoda della posizione di spruzzo per garantire un raffreddamento continuo ed efficace della trivella durante il funzionamento.
3Sistema di lubrificazione
Questo sistema utilizza un sistema di lubrificazione ibrido, integrando sia metodi centralizzati che manuali.lubrificazione programmata di guide lineari e viti a piombo designate, mentre tutti i punti di lubrificazione restanti vengono mantenuti manualmente.

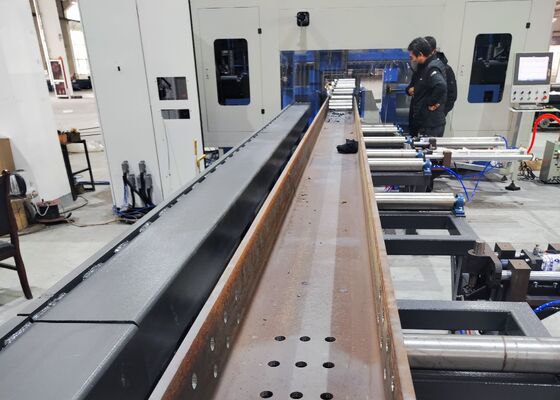

Questa macchina utensile è stata progettata specificamente per le operazioni di perforazione, collaudo e marcatura su travi H, acciaio a canalizzazione e una vasta gamma di altri pezzi in acciaio.Esso accoglie componenti in acciaio di diverse specifiche mantenendo al contempo un'elevata precisione ed efficienza operativa durante l'intero ciclo di lavorazioneDurante le sessioni di dimostrazione,la macchina dimostra efficacemente le sue capacità utilizzando campioni standard di raggio H (con diverse larghezze di flange e spessori di rete) e campioni di acciaio di canalizzazione di diverse dimensioniQuesti pezzi dimostrativi illustrano chiaramente la capacità della macchina di ottenere un posizionamento preciso dei fori, fili accuratamentee modelli di marcatura ben definiti che dimostrano pienamente la sua eccezionale precisione e affidabilità nelle applicazioni pratiche.
La macchina di perforazione ad alta velocità CNC H-Beam è utilizzata principalmente in laboratori di fabbricazione di strutture in acciaio e progetti di costruzione di ponti.esegue lavorazioni di precisione su travi H utilizzate in cornici ed elementi di supporto, che fornisce una base affidabile per l'assemblaggio accurato e stabile di strutture in acciaio.miglioramento dell'integrità strutturale e garanzia della capacità dei ponti di sopportare carichi a lungo termineLa sua eccezionale efficienza operativa fornisce un supporto tecnico affidabile per questi settori di infrastrutture critiche, facilitando l'esecuzione dei progetti in modo regolare e tempestivo.
