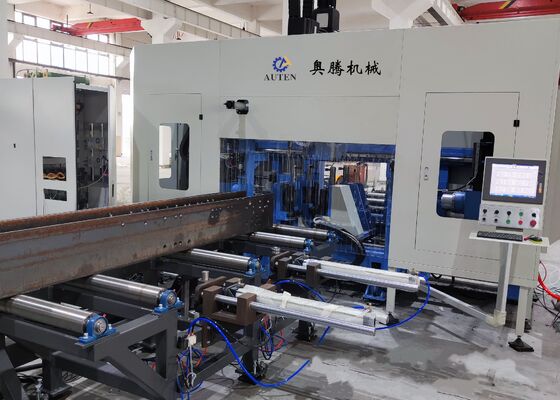

Macchina per foratura H Beam CNC ad alta velocità per l'industria delle strutture in acciaio BT40 Mandrino principale

Struttura di acciaio Industria Alta velocità CNC H Beam Drilling Machine BT40 Spindle principale

Introduzione al prodotto:

Questo centro di lavorazione e' stato progettato per le operazioni di perforazione su travi H. E' dotato di tre fusioni di perforazione ad alta precisione.garantisce un'eccellente efficienza nella perforazione dei pezzi da lavoroCon un'eccezionale precisione di lavorazione e caratteristiche operative intuitive, questa apparecchiatura rappresenta una soluzione di elevate prestazioni essenziale nell'industria delle strutture in acciaio.È ampiamente utilizzato in settori critici come l'ingegneria edilizia, infrastrutture di ponti, fabbricazione di alberi di torre e progetti di struttura della rete.

Informazioni sulla configurazione del prodotto:

Caratteristiche del prodotto

1. Questa macchina per la trivellazione e il taglio a raggio H 3D è composta dal telaio principale della macchina, dal sistema di alimentazione CNC, dal trasportatore di materiale, dal sistema elettrico, dal sistema idraulico, dal sistema di raffreddamento, dal sistema di lubrificazione,contenitore dei rifiutiLa macchina, dotata di una struttura fissa e di una configurazione mobile del pezzo, è progettata per la lavorazione di travi H su larga scala.Supporta flussi di lavoro di produzione continui ed è ampiamente riconosciuto per il suo elevato grado di automazione.

2La struttura della macchina di perforazione è composta dal letto, dalle unità di tavola scorrevole CNC, dai dispositivi di supporto, dalle unità di pressatura superiore, dalle unità di pressatura laterale e dai sistemi di rilevamento.I componenti della tavola scorrevole CNC includono il lato fisso, lato mobile, e il tavolo scorrevole CNC dell'unità superiore.Capo di fusione, mandrino meccanico ad alta velocità, cilindro utensile, motore a frequenza variabile, servomotore, guide lineari e viti a piombo.

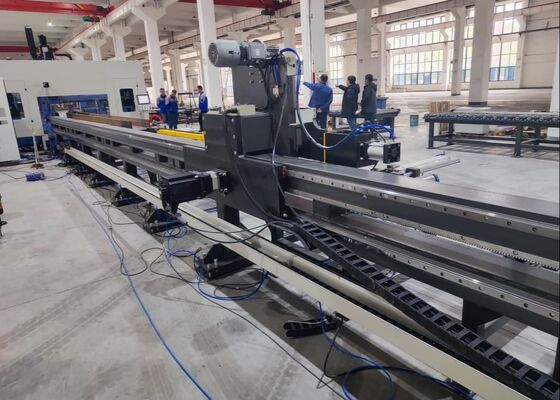

3. Il sistema di alimentazione CNC è composto da bracciale, ingranaggi, rack, servomotori, riduttori e manipolatori.,in tal modo assicurando un'alimentazione precisa e un posizionamento preciso del pezzo da lavorare.

4Il sistema di trasportatori di materiale comprende sia un trasportatore di alimentazione sia un trasportatore di alimentazione.tutti progettati appositamente per il trasporto di lamiere di acciaio profilate, facilitare il posizionamento dell'asse Y dei pezzi bianchi e lavorare in combinazione con il sistema di alimentazione CNC per completare il processo di alimentazione del materiale.con una lunghezza massima non superiore a 50 mm,, è dedicato al trasporto di pezzi finiti.

5Il sistema di raffreddamento integra metodi di raffreddamento sia interni che esterni, utilizzando nebbia di olio per raffreddare il pozzo.miglioramento dell'efficienza dei costi, sostenendo la sostenibilità ambientale e riducendo l'usura del trapano.

6Il sistema idraulico alimenta l'unità di pressatura superiore, l'unità di pressatura laterale, il cilindro utensile e altri componenti associati.

7Il sistema pneumatico è progettato per fornire energia al manipolatore, al cilindro di prova e ad altre apparecchiature simili.

8Il sistema di lubrificazione utilizza una combinazione di metodi di lubrificazione centralizzati e manuali.La lubrificazione centralizzata è utilizzata principalmente per la lubrificazione pianificata e precisa delle guide lineari primarie e delle viti a piombo.

9. Il sistema di controllo della macchina utensile è costituito da un computer ospitante, un PLC e altri componenti associati.I programmi di elaborazione sono creati inserendo disegni CAD o parametri di elaborazione tramite un'interfaccia USB o una tastieraQuesti programmi possono essere memorizzati, recuperati, visualizzati e trasmessi in qualsiasi momento in base ai numeri delle parti.consentendo al contempo un controllo completamente automatizzato durante l'intero ciclo di lavorazione.

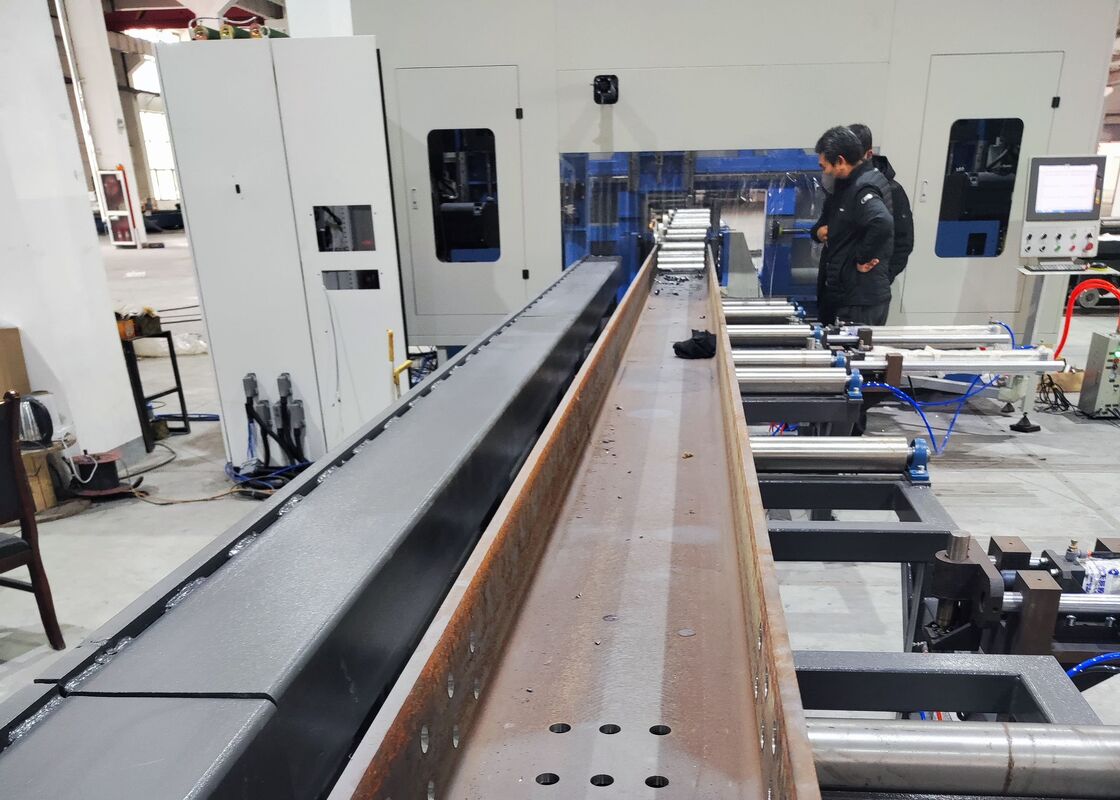

Durante le sessioni di dimostrazione dei campioni, la trave CNC e la perforazione della lamiera, la marcatura, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesGli esemplari presentati in queste dimostrazioni evidenziano chiaramente la capacità dell'apparecchiatura di ottenere un posizionamento preciso dei fori, filettature a tappatura liscia e modelli di marcatura ben definiti.dimostrando così a fondo la sua elevata precisione e affidabilità in scenari di applicazione reali.

La macchina CNC ad alta velocità per la trivellazione, la marcatura e il taglio del ragno H è utilizzata prevalentemente negli impianti di produzione di strutture in acciaio e nei progetti di costruzione di ponti.fornisce una lavorazione di precisione per le travi H utilizzate in cornici e strutture di supporto, garantendo una solida base per l'assemblaggio stabile delle strutture in acciaio.migliorare l'integrità strutturale dei ponti e consentire loro di resistere efficacemente a carichi a lungo termineCon un'efficienza operativa eccezionale, questa macchina offre un supporto affidabile per questi settori di infrastrutture critiche, facilitando la progressione agevole e tempestiva dei progetti correlati.
