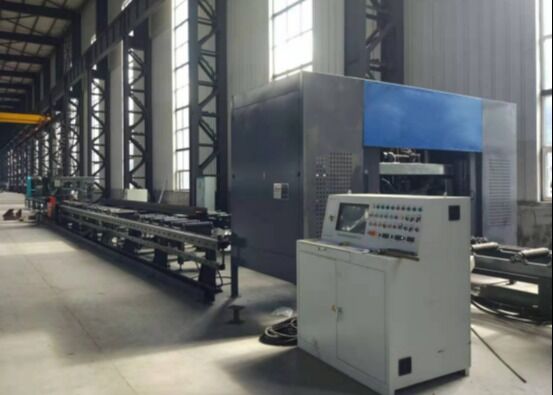

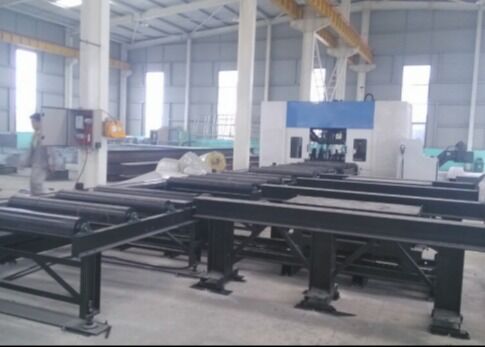

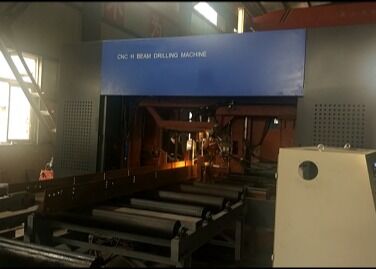

Struttura in acciaio Cnc H Beam Metal Cutting PLC Motore Cuscinetto 55kW Potenza CNC Perforazione
Applicazione:
Questa apparecchiatura CNC per la perforazione, perforazione e marcatura delle piastre è specificamente progettata per eseguire operazioni di perforazione, tap, marcatura e marcatura su vari tipi di acciaio, tra cui acciaio a sezione H,acciaio di canalizzazioneÈ ampiamente utilizzato nelle industrie delle strutture in acciaio, come la costruzione di edifici, la costruzione di garage, la fabbricazione di torri e l'ingegneria delle strutture a griglia.
Specificità:
|
Modello
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Larghezza della trave
gamma(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
H Altezza della trave
gamma(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Acciaio di canalizzazione
gamma di larghezza(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
Acciaio di canalizzazione
gamma di altezza(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. pezzo da lavoro
spessore(mm)
|
40 |
40 |
80 |
80 |
|
Max. pezzo da lavoro
lunghezza (m)
|
12 o 15 (facoltativo) |
|
Fusoli di perforazione- Qty.
|
Complessivamente 3 fusi, un fusile sull'unità superiore,lato sinistro
e lato destrorispettivamente
|
|
Fuoco di fusione
conico
|
BT1 commercio |
BT1 commercio |
BT1 commercio |
BT1 commercio |
|
Max.perforazione
diametro (mm)
|
40 |
40 |
40 |
40 |
|
Motore a fusionepotenza
(kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Velocità del mandrino
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Alimentazione a fusione
velocità(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Alimentazione dell'asse Xvelocità
(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Qty dello strumentorivista
|
3 |
3 |
3 |
3 |
|
Rivista di attrezzi
tipoe capacità
|
Tipo di fila, 3x4 (facoltativo) |
|
Unità di marcatura(facoltativo)
|
Tipo di disco, 36 caratteri, dimensione Φ10 mm
|
| Sistema CNC |
Germania, Giappone, Cina INVT
|
| Metodo di raffreddamento |
Riscaldamento a spruzzo, raffreddamento interno + raffreddamento esterno |
|
In generaleDimensione (m)
|
Circa 32x5x3.5 |
Circa 33x5,5x3.5 |
Circa 33x5,5x3.5 |
Circa 33x6x3.5 |
| Potenza totale (kW) |
Circa 55 anni. |
Circa 55 anni. |
Circa 60. |
Circa 60. |
I parametri di cui sopra possono essere regolati e modificati in base alle esigenze specifiche del cliente.
1Una soluzione di perforazione cruciale e specializzata per l'industria delle strutture in acciaio.
2. in grado di perforare simultaneamente fori su tre superfici di travi H e acciai di canalizzazione, fornendo elevata precisione ed efficienza.
3. dotato di 7 assi CNC, che consentono un'alimentazione e un posizionamento automatici e precisi.
4. in grado di riconoscere i disegni di AUTOCAD e DSTV e di convertirli in programmi di lavorazione.
Caratteristiche del prodotto
1. Il sistema di marcatura del disco idraulico è disponibile come opzionale. Il disco è posizionato utilizzando un servomotore e può segnare rapidamente fino a 36 caratteri distinti.
2Le funzioni di scrittura automatica e di scarico sostituiscono il processo di scrittura manuale convenzionale.Gli strumenti di scrittura sono utilizzati per contrassegnare le posizioni delle piastre per la successiva operazione di saldatura su flange e reti del raggio HIl tappo può anche essere effettuato su flange e reti a raggio H, aumentando significativamente l'efficienza di produzione.
3- il serraggio del pezzo durante l'alimentazione e la lavorazione, nonché il sollevamento longitudinale della pinza, il serraggio laterale, la fissazione e il rilascio delle pinze,sono tutti gestiti dal sistema idraulicoCiò garantisce il funzionamento affidabile dell'apparecchiatura durante tutto il processo.
4Il sistema di controllo è composto da un computer centrale e un PLC, con componenti chiave provenienti da prestigiosi marchi internazionali.che consente agli operatori di modificare e modificare facilmente vari programmiI dati di progettazione strutturale, compresi i file DXF e DSTV generati da sistemi AutoCAD o TEKLA Structures di terze parti, possono essere importati senza problemi.
Durante le sessioni di dimostrazione dei campioni, la lamina CNC per la trivellazione, la marcatura, and shearing machine effectively showcases its processing capabilities by working with standard H-beam samples (featuring various flange widths and web thicknesses) as well as channel steel samples of different sizesI campioni presentati in queste dimostrazioni evidenziano chiaramente la capacità della macchina utensile di realizzare un posizionamento preciso delle fori, dei filettini lisci,e dei modelli di marcatura chiari, dimostrando così pienamente la sua elevata precisione e affidabilità nelle impostazioni pratiche di applicazione.
La macchina CNC ad alta velocità per la trivellazione, la marcatura e il taglio di travi H è utilizzata principalmente in laboratori di fabbricazione di strutture in acciaio e progetti di costruzione di ponti.esegue lavorazioni di precisione su travi H utilizzate in cornici e sistemi di supporto, che fornisce una solida base per l'assemblaggio stabile di strutture in acciaio.che non solo migliora l'integrità strutturale dei ponti ma assicura anche la loro capacità di sopportare carichi a lungo termineGrazie alla sua elevata efficienza operativa, la macchina offre un supporto affidabile a questi settori di infrastrutture critiche, garantendo la progressione agevole dei progetti correlati.
