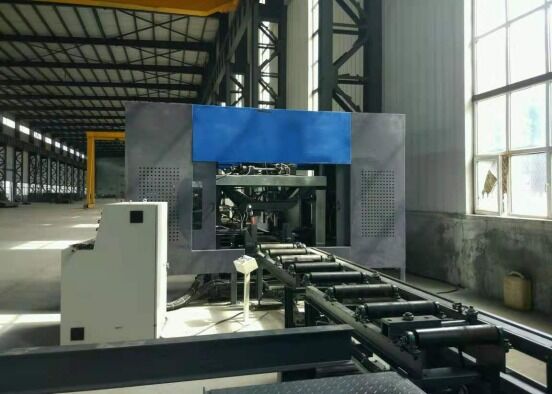

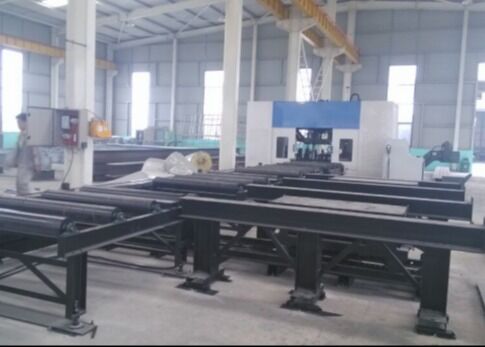

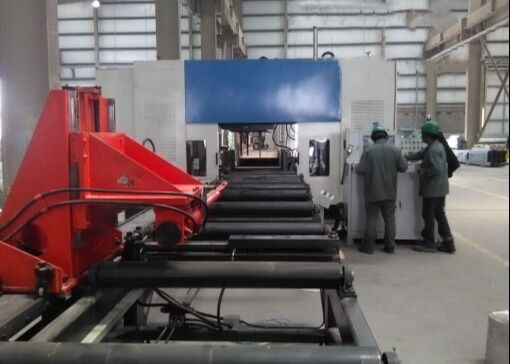

Modello BHD1000/3 Macchina per la perforazione CNC per travi Equipaggiamento di marcatura per la perforazione CNC H 3D

Macchina per foratura CNC per profilati a I Modello BHD1000/3 per travi CNC H Attrezzatura per marcatura e foratura di travi 3D

Introduzione al prodotto:

La macchina per foratura CNC per profilati a I è specificamente progettata per la foratura, maschiatura, marcatura e scanalatura di profilati a I, profilati a U, profilati ad L e altri materiali metallici. È ampiamente impiegata nell'industria delle strutture in acciaio, con applicazioni che spaziano da edifici, garage, torri e strutture reticolari.

1. Una soluzione di foratura vitale e specializzata per la costruzione di telai in acciaio.
2. Capace di forare contemporaneamente fori su tre superfici di profilati a I e a U, offrendo eccezionale precisione e produttività.
3. Dotata di 7 assi CNC per un avanzamento e posizionamento completamente automatizzati e precisi.
4. Compatibile con disegni di pezzi AUTOCAD e DSTV, convertendoli senza problemi in programmi di lavorazione.

Parametri del prodotto:

Caratteristiche del prodotto:

1. Il sistema di avanzamento della sega per travi è dotato di un meccanismo di bloccaggio e avanzamento carrello controllato da CNC, garantendo un funzionamento rapido e una precisione di posizionamento accurata.

2. Tre mandrini ad alta velocità BT40 vengono utilizzati per forare le tre facce della trave a I. Dotati di punte in carburo, questi mandrini possono raggiungere velocità di rotazione fino a 3000 giri/min. Questa configurazione garantisce un'elevata efficienza di lavorazione e prestazioni di foratura superiori. I trucioli generati durante il processo di foratura vengono efficacemente rimossi dal convogliatore di trucioli a catena.

3. Il sistema di raffreddamento della linea di foratura CNC per travi impiega la tecnologia di raffreddamento a nebbia, fornendo funzioni di raffreddamento sia interne che esterne. Ogni unità mandrino di foratura è dotata di un ugello di raffreddamento esterno separato e di un connettore di raffreddamento interno, offrendo flessibilità in base alle specifiche esigenze di foratura. Sia il raffreddamento interno che quello esterno possono essere utilizzati in modo indipendente o simultaneo, a seconda dei requisiti.

4. Il sistema di cambio utensile automatico (ATC) può essere personalizzato e installato secondo le specifiche del cliente, eliminando la necessità di sostituzione manuale degli utensili. Questa funzione riduce significativamente i tempi di inattività e migliora l'efficienza operativa.

5. La macchina per la foratura di travi può essere dotata opzionalmente di un sistema di marcatura a disco idraulico. Il disco è posizionato da un servomotore, consentendo la marcatura efficiente di fino a 36 caratteri diversi.

6. Le funzioni automatiche di scanalatura e maschiatura sostituiscono il metodo convenzionale di scanalatura manuale. Gli utensili di scanalatura vengono utilizzati per marcare le posizioni delle piastre per la successiva saldatura sulle flange e sulle anime delle travi a I, risparmiando così tempo e migliorando l'accuratezza. Le operazioni di maschiatura possono anche essere eseguite sulle flange e sulle anime delle travi a I, migliorando significativamente l'efficienza produttiva.

5. La macchina per la foratura di travi può essere dotata opzionalmente di un sistema di marcatura a disco idraulico. Il disco è posizionato da un servomotore, consentendo la marcatura efficiente di fino a 36 caratteri diversi.

6. Le funzioni automatiche di scanalatura e maschiatura sostituiscono il metodo convenzionale di scanalatura manuale. Gli utensili di scanalatura vengono utilizzati per marcare le posizioni delle piastre per la successiva saldatura sulle flange e sulle anime delle travi a I, risparmiando così tempo e migliorando l'accuratezza. Le operazioni di maschiatura possono anche essere eseguite sulle flange e sulle anime delle travi a I, migliorando significativamente l'efficienza produttiva.

Durante le dimostrazioni di campioni, la macchina CNC per la foratura, marcatura e taglio di lamiere per travi dimostra efficacemente le sue capacità di lavorazione utilizzando campioni standard di travi a I (con diverse larghezze di flangia e spessori di anima) nonché campioni di profilati a U di diverse dimensioni. I campioni presentati in queste dimostrazioni evidenziano chiaramente la capacità della macchina utensile di ottenere un posizionamento preciso dei fori, filettature maschiate pulite e schemi di marcatura chiari, dimostrando a fondo la sua elevata accuratezza e affidabilità in scenari applicativi pratici.

La macchina ad alta velocità CNC per foratura, marcatura e taglio di travi a I è prevalentemente utilizzata negli impianti di fabbricazione di strutture in acciaio e nei progetti di costruzione di ponti. Nelle officine di strutture in acciaio, esegue lavorazioni precise su travi a I utilizzate in telai e sistemi di supporto, garantendo una solida base per l'assemblaggio stabile delle strutture in acciaio. Nella costruzione di ponti, la macchina esegue operazioni di foratura ad alta precisione su travi a I, migliorando l'integrità strutturale dei ponti e garantendo la loro capacità di sopportare carichi a lungo termine. Con la sua elevata efficienza operativa, la macchina fornisce un supporto affidabile a questi settori infrastrutturali vitali, contribuendo al progresso senza intoppi dei progetti associati.
