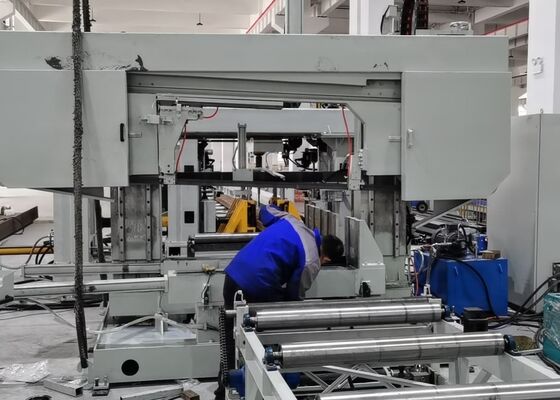

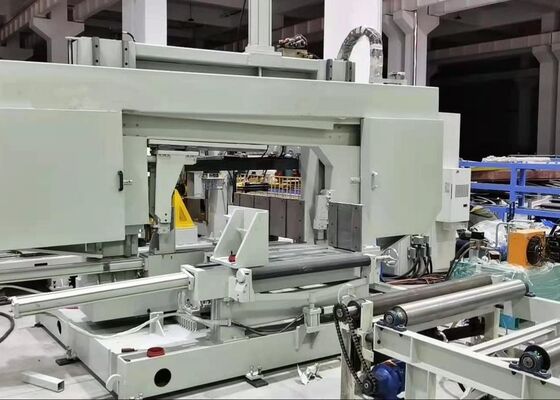

Macchine per la perforazione CNC a grande sezione per la lavorazione di travi BHD1250C Perforazione continua multi-buco

Modello di lavorazione travi grande sezione BHD1250C Macchina per foratura CNC Foratura continua multi-foro

Introduzione al prodotto:

La macchina della serie BHD è un sistema di foratura specializzato progettato per travi con una larghezza massima di 1250 mm e un'altezza di 600 mm. Viene impiegata principalmente per operazioni di foratura su profilati a H, profilati a U, angolari e tubi rettangolari. Il posizionamento e l'avanzamento dei tre mandrini sono interamente azionati da servomotori. Questa macchina è dotata di un mandrino azionato da riduttore, avanzamento azionato da servomotore e avanzamento tramite slitta CNC. È ampiamente applicata in settori quali l'edilizia, la produzione di ponti e altre industrie correlate.

Informazioni sulla configurazione del prodotto:

APPLICAZIONE:

Questa macchina è specificamente progettata per operazioni di foratura su profilati a H, profilati a U e travi scatolari, e trova ampia applicazione in settori quali la carpenteria metallica, l'edilizia, la produzione di ponti, le strutture di parcheggio tridimensionali e altro ancora. La macchina per foratura 3D di profilati in acciaio a 7 assi CNC sfrutta sette servomotori per garantire un posizionamento preciso lungo due assi verticali, un asse orizzontale e un asse longitudinale, oltre all'avanzamento servo-controllato per i tre mandrini. La macchina è dotata di tre superfici di foratura, ciascuna dotata del proprio mandrino di foratura dedicato. Ogni mandrino è alimentato da un motore a frequenza controllata e l'avanzamento servo-controllato garantisce un'efficienza operativa ottimale. Capace di lavorare fori con un diametro di 1, la macchina consente la foratura su tutti e tre i lati del pezzo in un unico ciclo, offrendo sia un'elevata produttività che un posizionamento preciso dei fori. Questa attrezzatura svolge un ruolo fondamentale nel mantenere gli elevati standard di qualità nei settori della carpenteria metallica e della produzione.

Caratteristiche principali della linea di foratura travi CNC:

1. Nastro trasportatore di ingresso e slitta di avanzamento – Veloce, affidabile e preciso
2. Nastro trasportatore trasversale e sistema di carico opzionali – Miglioramento dell'efficacia operativa
3. Unità di marcatura a disco opzionale – Seleziona automaticamente 38 caratteri di marcatura
4. Unità di foratura – Ogni mandrino è in grado di movimento indipendente lungo l'asse X entro 520 mm

5. Telaio macchina – Costruzione robusta, eccezionale rigidità e stabilità eccezionale
6. Sistema elettrico – Programmazione e funzionamento intuitivi, compatibile con i formati di file CAM NC1, DXF e DSTV
7. Unità idraulica e sistema di raffreddamento – Bloccaggio idraulico per travi con sistema di raffreddamento ad aria/aria condizionata
8. Stazione idraulica – Integrata con un meccanismo di raffreddamento ad acqua

LAVORAZIONE A FREDDO: La macchina per foratura travi a H viene utilizzata per creare schemi di fori su piastre di collegamento di profili in acciaio.

STRUTTURA GENERALE: Gli alberi esterni sono azionati da servomotori e supportati da guide lineari ad alta precisione, garantendo un'eccezionale precisione operativa su tutto il sistema.

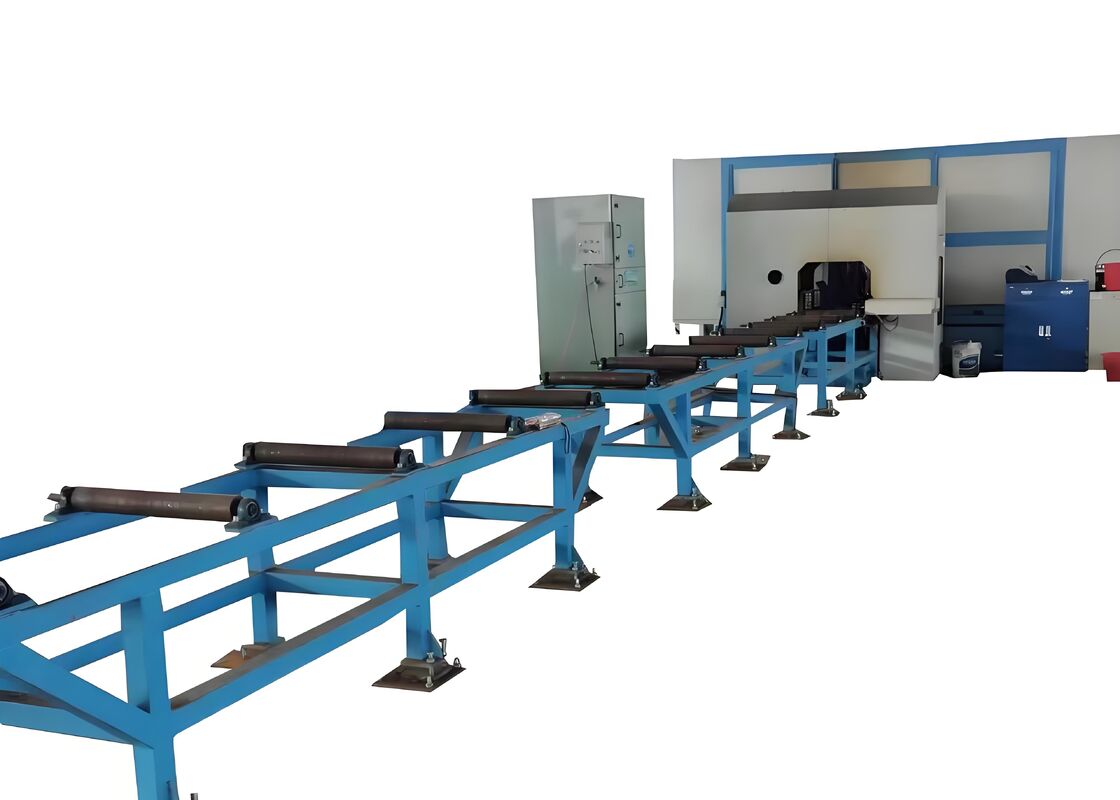

TELAIO RULLI DI AVANZAMENTO: Composto da cinque set di gruppi rulli, rulli non motorizzati e ruote di posizionamento laterali, il telaio rulli di avanzamento presenta un design semplice, facilità d'uso, alta precisione di avanzamento e notevole efficienza.

AREA DI STOCCAGGIO PEZZI FINITI: Al termine della foratura, il pezzo viene trasferito dall'unità di foratura e convogliato tramite un sistema di rulli motorizzati con trasmissione a catena. Il prodotto finito viene quindi stoccato direttamente utilizzando quattro set di carrelli.

AVANZAMENTO AUTOMATICO: L'avanzato sistema di bloccaggio riduce l'intervento manuale. Il binario del carrello è dotato di guide e supporti di precisione, garantendo un avanzamento stabile e accurato.

FACILE DA USARE: Il sistema supporta opzioni di programmazione sia online che offline. I dati esterni possono essere trasferiti tramite unità USB. È pienamente compatibile con il software TEKLA 3D e i file DSTV, consentendo l'esportazione diretta dei programmi di lavorazione.

Durante le sessioni di dimostrazione di campioni, la macchina per foratura, marcatura e taglio di travi e lamiere CNC dimostra efficacemente le sue capacità di lavorazione gestendo campioni di travi a H standard con diverse larghezze di flangia e spessori di anima, insieme a campioni di profilati a U di diverse dimensioni. I campioni presentati in queste dimostrazioni enfatizzano chiaramente la competenza della macchina nel raggiungere un posizionamento preciso dei fori, filettature pulite e schemi di marcatura chiari e accurati, evidenziando così la sua eccezionale precisione e affidabilità nelle applicazioni reali.

Questa macchina è specificamente progettata per la lavorazione ad alta velocità dei fori su travi a H e travi a U. È dotata di un mandrino azionato da un servomotore, controllato tramite un sistema CNC, con avanzamento gestito da una slitta CNC per garantire eccezionale efficienza e precisione. È ampiamente utilizzata in settori quali l'edilizia, la produzione di ponti e altre industrie correlate.
