Macchina per foratura e fresatura di profilati a H CNC per ingegneria delle costruzioni e ingegneria dei ponti

Macchina per foratura e fresatura CNC per profilati a H per ingegneria delle costruzioni e ingegneria dei ponti

Introduzione al prodotto:

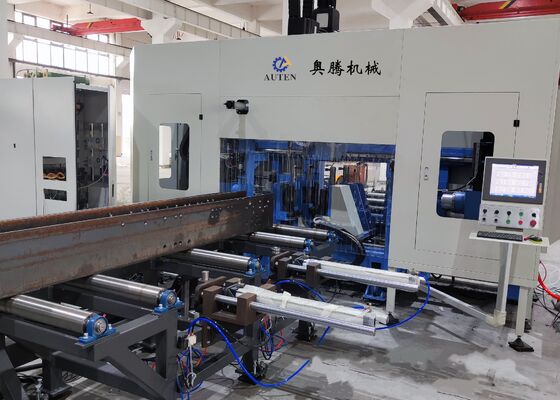

La macchina della serie BHD è una soluzione di foratura progettata per travi con dimensioni fino a 1250 mm di larghezza e 600 mm di altezza. Principalmente, viene utilizzata per la lavorazione di fori su profilati a H, profilati a U, angolari e tubi rettangolari. Il posizionamento e l'avanzamento dei tre mandrini sono tutti azionati da servomotori. È dotata di un mandrino azionato da un riduttore, avanzamento basato su servomotore e avanzamento tramite carrello CNC. Questa macchina è ampiamente impiegata in settori quali l'edilizia, la fabbricazione di ponti e altri settori correlati.

Informazioni sulla configurazione del prodotto:

APPLICAZIONE:

Questa macchina è utilizzata principalmente per la foratura di profilati a H, profilati a U e travi scatolari, ed è ampiamente impiegata in settori quali la fabbricazione di acciaio, l'edilizia, i ponti, i parcheggi tridimensionali e altro ancora. La macchina di foratura 3D per profilati in acciaio a 7 assi CNC impiega sette servomotori per ottenere un posizionamento preciso della foratura in due direzioni verticali, una direzione orizzontale e una direzione longitudinale, insieme all'avanzamento servo-azionato per i tre mandrini. La macchina dispone di tre superfici di foratura, ciascuna dotata di un mandrino di foratura. Ogni mandrino di foratura è azionato da un motore a conversione di frequenza e i mandrini offrono un avanzamento controllato da servo. Con un diametro del foro di 1, la macchina lavora i fori su tutti e tre i lati del pezzo in un unico passaggio, garantendo alta efficienza e posizionamento preciso dei fori. Questa macchina è essenziale per mantenere gli standard di qualità nell'industria manifatturiera della lavorazione dell'acciaio.

Caratteristiche principali della linea di foratura per travi CNC:

1. Nastro trasportatore di ingresso e carrello di avanzamento – Veloce, affidabile e preciso
2. Nastro trasportatore trasversale e sistema di carico opzionali – Alta efficienza
3. Unità di marcatura a disco opzionale – Seleziona automaticamente 38 caratteri di marcatura
4. Unità di foratura – Ogni mandrino è liberamente mobile lungo l'asse X entro 520 mm

5. Corpo macchina – Struttura robusta, elevata rigidità ed eccellente stabilità
6. Sistema elettrico – Programmazione e funzionamento intuitivi, compatibile con file CAM NC1, DXF e DSTV

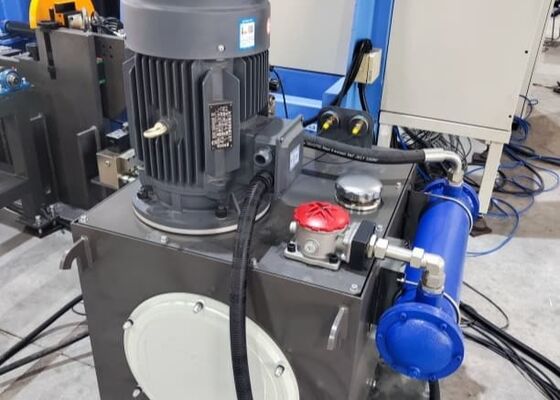

7. Gruppo idraulico e sistema di raffreddamento – Bloccaggio idraulico per travi e sistema di raffreddamento ad aria / Aria condizionata
8. Stazione idraulica – Dotata di sistema di raffreddamento ad acqua

LAVORAZIONE A FREDDO: La macchina per foratura profilati a H viene utilizzata per la foratura di schemi di fori su piastre di collegamento di profili in acciaio.

STRUTTURA GENERALE: Gli alberi esterni sono azionati da servomotori e guidati da guide lineari ad alta precisione, garantendo l'accuratezza operativa complessiva.

TELAIO RULLI DI AVANZAMENTO: Composto da cinque set di telai a rulli, rulli non motorizzati e ruote di posizionamento laterale, il telaio rulli di avanzamento presenta una struttura semplice, un funzionamento facile, un'elevata precisione di avanzamento e un'eccellente efficienza.

AREA DI STOCCAGGIO PEZZI FINITI: Il pezzo viene alimentato dall'unità di foratura e trasportato da un sistema di rulli motorizzati con catena. Il prodotto finito viene quindi immagazzinato direttamente utilizzando quattro set di carrelli.

AVANZAMENTO AUTOMATICO: Il sistema di bloccaggio intelligente riduce il lavoro manuale. Il binario del carrello è dotato di guide e cremagliere di precisione, garantendo un avanzamento stabile e accurato.

FACILE DA USARE: Il sistema supporta sia metodi di programmazione online che offline. Le informazioni esterne possono essere scambiate tramite un'unità USB. È compatibile con il software TEKLA 3D e i file DSTV, consentendo l'esportazione diretta dei programmi di lavorazione.

Durante le sessioni di dimostrazione di campioni, la macchina CNC per foratura, marcatura e taglio di travi e lamiere evidenzia efficacemente le sue capacità di lavorazione quando gestisce campioni di profilati a H standard con diverse larghezze di flangia e spessori di anima, nonché campioni di profilati a U di diverse dimensioni. I campioni presentati in queste dimostrazioni illustrano chiaramente la capacità della macchina di ottenere un posizionamento preciso dei fori, filettature pulite e motivi di marcatura chiari e accurati, dimostrando così a fondo la sua eccezionale precisione e affidabilità nelle applicazioni reali.

Questa macchina è utilizzata principalmente per la foratura ad alta velocità su profilati a H e profilati a U. È dotata di un mandrino azionato da un servomotore, controllato da un sistema CNC, con avanzamento gestito da un carrello CNC, garantendo sia alta efficienza che precisione. È ampiamente impiegata in settori quali l'edilizia, la costruzione di ponti e altri settori correlati.
