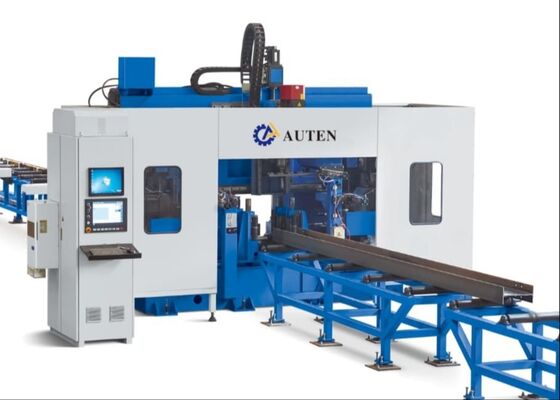

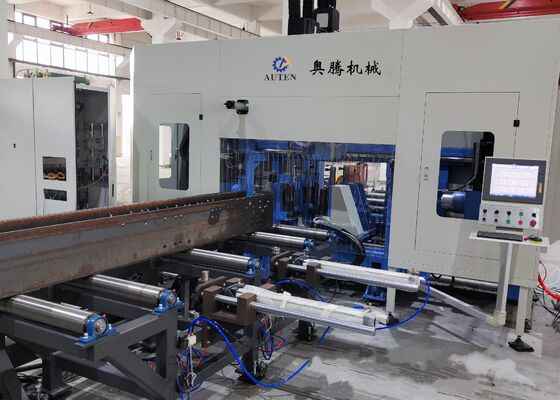

Macchina per foratura e taglio a fascio H CNC 3D industriale, sega a nastro 3D per metallo

Macchina per foratura e taglio a fascio H CNC 3D, sega a nastro 3D per metallo

Introduzione al prodotto:

La macchina serie BHD è una macchina per la foratura di profilati fino a 1250 mm di larghezza e 600 mm di altezza. Questa macchina è utilizzata principalmente per la lavorazione di fori su profilati a H, profilati a U, profilati ad L e tubi rettangolari. Il posizionamento e l'avanzamento dei tre mandrini sono tutti azionati da servomotori. Adotta un mandrino azionato da riduttore, avanzamento con servomotore e avanzamento tramite carrello CNC; ed è ampiamente utilizzata nell'edilizia, nei ponti e in altre industrie

Informazioni sulla configurazione del prodotto:

APPLICAZIONE:

Questa macchina è utilizzata principalmente per la foratura di profilati a H, profilati a U e profilati scatolari, ed è ampiamente utilizzata in edifici prefabbricati in acciaio, ponti, garage tridimensionali e altre industrie. La macchina per foratura 3D di profilati in acciaio CNC a 7 assi adotta sette servomotori per realizzare il posizionamento di foratura in due direzioni verticali, una direzione orizzontale e una direzione longitudinale e l'avanzamento servo dei tre mandrini. Ci sono 3 superfici di foratura, ciascuna con 1 mandrino di foratura, e 1 mandrino di foratura su ciascuna superficie è azionato da un motore a conversione di frequenza. Il mandrino di foratura è un mandrino di foratura con avanzamento servo. Quando il diametro del foro del pezzo è 1, i fori sui tre lati del pezzo possono essere lavorati dopo essere passati attraverso la macchina in un'unica volta, con alta efficienza e alta precisione della posizione del foro. È una macchina indispensabile per garantire la qualità nell'industria manifatturiera di prefabbricati in acciaio.

Caratteristiche principali della linea di foratura per profilati CNC:

1. Trasportatore di ingresso e carrello di avanzamento - Veloce, affidabile e preciso
2. Opzione trasportatore trasversale e sistema di carico - Alta efficienza
3. Opzione unità di marcatura a disco - 38 caratteri di marcatura scelti automaticamente
4. Unità di foratura - Ogni mandrino mobile liberamente sull'asse X entro 520 mm

5. Corpo macchina - Struttura robusta, alta rigidità e alta stabilità
6. Sistema elettrico - Programmazione e funzionamento semplici, lettura file NC1, DXF DSTV CAM
7. Gruppo idraulico e sistema di raffreddamento - Pinza idraulica per profilato e sistema di raffreddamento ad aria/aria condizionata
8. Stazione idraulica sceglie il raffreddamento ad acqua

LAVORAZIONE A FREDDO: La macchina per foratura di profilati a H viene utilizzata per la foratura di gruppi di fori su piastre di collegamento di profili in acciaio.

STRUTTURA GENERALE: Gli alberi esterni sono azionati da servomotori e sono guidati da guide lineari precise per garantire la precisione del funzionamento generale.

GRUPPO RULLI DI AVANZAMENTO: È composto principalmente da cinque set di gruppi rulli, rulli non motorizzati e ruote di posizionamento laterale. Struttura semplice, funzionamento semplice, alta precisione di avanzamento ed alta efficienza.

AREA DI STOCCAGGIO PEZZO FINITO: Il pezzo viene alimentato dall'unità di foratura e quindi su rulli motorizzati azionati da motore e catena, quindi il prodotto finito viene immagazzinato direttamente da quattro set di carrelli.

AVANZAMENTO AUTOMATICO: Serraggio intelligente, risparmio di manodopera. Il binario del carrello utilizza guide di precisione e cremagliere, e l'avanzamento è stabile e preciso.

FUNZIONAMENTO SEMPLICE: Metodi di programmazione online e offline; scambio di informazioni esterne tramite chiavetta USB; supporto software tridimensionale TEKLA file DSTV, esportazione diretta programmi di lavorazione.

Durante le sessioni di dimostrazione di campioni, la macchina CNC per foratura, marcatura e taglio di profilati e lamiere illustra efficacemente le sue capacità di lavorazione quando gestisce campioni standard di profilati a H—con varie larghezze di flangia e spessori di anima—così come campioni di profilati a U di diverse dimensioni. I campioni presentati in queste dimostrazioni mostrano chiaramente la capacità dell'attrezzatura di ottenere un posizionamento preciso dei fori, filettature pulite e motivi di marcatura ben definiti, dimostrando così la sua eccezionale precisione e affidabilità in scenari di applicazione pratica.

Questa macchina è utilizzata principalmente per la lavorazione di fori su profilati a H, profilati a U ad alta velocità. Adotta un servomotore mandrino, controllato da sistema CNC, e avanzamento tramite carrello CNC, alta efficienza e alta precisione; ed è ampiamente utilizzata nell'edilizia, nei ponti e in altre industrie.
