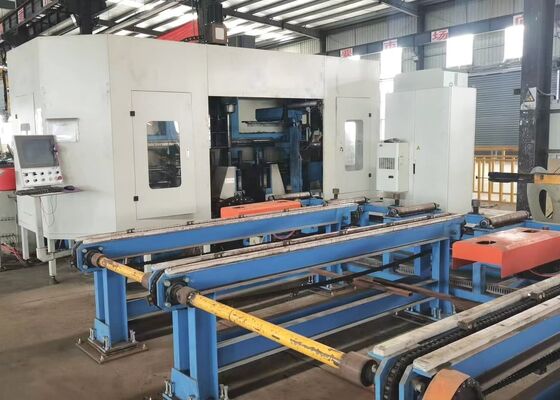

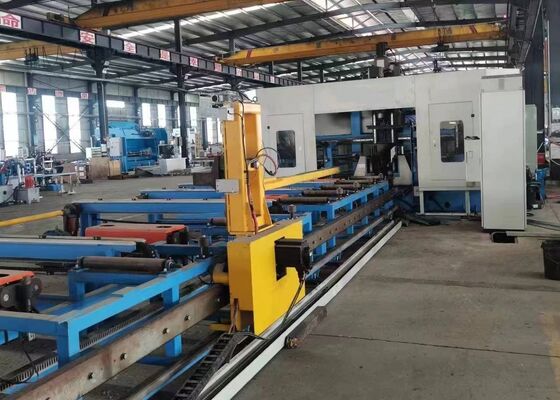

Nuova macchina CNC per la trivellazione di travi H per la costruzione in acciaio 11/15KW Potenza del motore a mandrino
Introduzione del prodotto:
La macchina di perforazione CNC a raggio H è progettata principalmente per la perforazione, il colpire, la marcatura e la marcatura di acciaio a forma di H, acciaio a canale, acciaio angolare e altri materiali metallici.È ampiamente utilizzato nell'industria delle strutture in acciaio, comprese le applicazioni negli edifici, nei garage, nelle torri e nelle strutture di rete.
1Una soluzione di perforazione vitale e specializzata per la costruzione di strutture in acciaio.
2. in grado di perforare tre superfici di travi e canali H contemporaneamente, garantendo un'elevata precisione ed efficienza.
3Equipaggiato con 7 assi CNC, che consentono un'alimentazione e un posizionamento completamente automatizzati e precisi.
4. Compatibile con i disegni di AUTOCAD e DSTV, convertendoli facilmente in programmi di lavorazione.
Parametri del prodotto:
| Modello |
BHD1000/3 |
| H Larghezza della trave (mm) |
100~1000 |
| H Intervallo di altezza del fascio (mm) |
100 ~ 500 |
| Intervallo di larghezza del canale in acciaio (mm) |
100~1000 |
| Intervallo di altezza dell'acciaio del canale (mm) |
100 ~ 250 |
| Spessore massimo del pezzo (mm) |
80 |
| Lunghezza massima del pezzo (m) |
12 o 15 (facoltativo) |
| Qty del fuso di perforazione. |
Complessivamente 3 mandrini, un mandrino sull'unità superiore, rispettivamente sul lato sinistro e sul lato destro |
| Conicità del foro dello spinello |
BT1 commercio |
| Diametro massimo della perforazione (mm) |
40 |
| Potenza del motore a fusione (kW) |
Il Signore, 15/11 |
| Velocità del mandrino (r/min) |
100 ~ 3000 |
| Velocità di alimentazione del mandrino (m/min) |
0 ~ 10 |
| Velocità di alimentazione (m/min) nell'asse X |
0 ~ 20 |
| Qty del magazzino degli attrezzi |
3 |
| Tipo e capacità del caricatore di attrezzi |
Tipo di fila, 3x4 (facoltativo) |
| Unità di marcatura (facoltativo) |
Tipo di disco, 36 caratteri, dimensione Φ10 mm |
| Sistema CNC |
Siemens tedesca, Giappone Panasonic, Cina INVT |
| Metodo di raffreddamento |
Riscaldamento a spruzzo, raffreddamento interno + raffreddamento esterno |
| Dimensione complessiva della macchina (m) |
Circa 33x5,5x3.5 |
| Potenza totale ((kW) |
Circa 60. |
| I parametri di cui sopra possono essere regolati e modificati in base alle esigenze specifiche del cliente. |
Caratteristiche del prodotto:
1Il meccanismo di alimentazione della sega a trave incorpora un sistema di fissaggio e alimentazione del carrello controllato CNC, che garantisce un funzionamento ad alta velocità e una precisione di posizionamento precisa.
2. Tre fusi ad alta velocità BT40 sono utilizzati per perforare le tre superfici del raggio H. Dotati di fori di carburo, i fusi possono raggiungere velocità di rotazione fino a 3000 RPM,garantire un'efficienza di lavorazione superiore e prestazioni di perforazione eccezionaliLe truciole generate durante la perforazione vengono efficacemente rimosse dal trasportatore di truciole a catena.
3Il sistema di raffreddamento della linea di trivellazione a trazione CNC utilizza la tecnologia di raffreddamento a nebbia, fornendo capacità di raffreddamento sia interne che esterne.Ogni unità a fusione di perforazione è dotata di un ugello di raffreddamento esterno dedicato e di un connettore di raffreddamento interno, offrendo flessibilità per la scelta del metodo di raffreddamento appropriato in base alle specifiche esigenze di perforazione.a seconda delle esigenze operative.
4Il sistema automatico di cambio utensili (ATC) può essere installato secondo le specifiche del cliente, eliminando la necessità di cambi di utensili manuali.Questa caratteristica riduce significativamente i tempi di fermo e migliora l'efficienza operativa complessiva.
5. La macchina per la perforazione a trave può essere dotata opzionalmente di un sistema idraulico di marcatura del disco, posizionato con precisione da un servomotore,con un'ampiezza massima non superiore a 50 mm.
6Le funzioni di scrittura automatica e di scatto sostituiscono i processi di scrittura manuale tradizionali. Gli strumenti di scrittura vengono utilizzati per marcare le posizioni delle piastre per la successiva saldatura su flange e reti del raggio H,risparmio di tempo e miglioramento della precisioneInoltre, le operazioni di tocco possono essere eseguite sulle flange e le reti del raggio H, aumentando significativamente l'efficienza di produzione.
7. il processo di fissaggio del pezzo durante l'alimentazione e la lavorazione sulla macchina per la trivellazione a trave CNC, comprendente sollevamento longitudinale, fissaggio laterale,e il fissaggio e il rilascio delle pinze è completamente automatizzato dal sistema idraulicoCiò garantisce il funzionamento affidabile e coerente dell'apparecchiatura durante l'intero processo.
8Il sistema di controllo è composto da un computer centrale e da un PLC, con componenti chiave provenienti da marchi internazionali ben noti.che consente agli operatori di modificare facilmente vari programmiI dati di progettazione strutturale, come i file DXF e DSTV generati da sistemi AutoCAD o TEKLA Structures di terze parti, possono essere importati senza problemi.

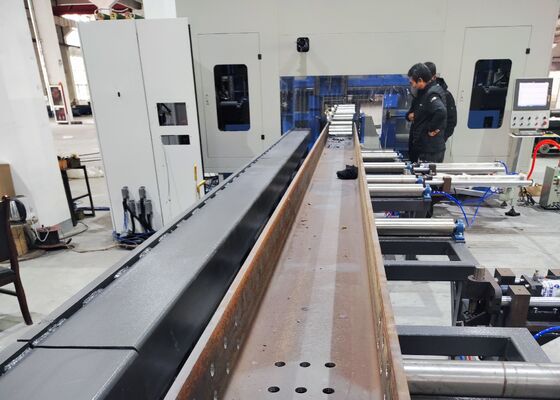

Durante le sessioni di dimostrazione dei campioni, la lamina CNC per la trivellazione, la marcatura, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesI campioni mostrati in queste dimostrazioni evidenziano chiaramente la capacità della macchina di ottenere un posizionamento preciso dei fori, fili bene distinti modelli di marcatura che dimostrano in modo completo la sua elevata precisione e affidabilità in scenari pratici di applicazione.
La macchina CNC ad alta velocità per la trivellazione, marcatura e taglio di travi H è utilizzata principalmente negli impianti di fabbricazione di strutture in acciaio e nei progetti di costruzione di ponti.esegue un'elaborazione precisa su travi H utilizzate in cornici e sistemi di supporto, che fornisce una solida base per il montaggio stabile delle strutture in acciaio.migliorando così l'integrità strutturale dei ponti e garantendo la loro capacità di sopportare carichi a lungo termineCon la sua eccezionale efficienza operativa, la macchina offre un supporto affidabile a questi settori di infrastrutture critiche, favorendo il buon andamento dei progetti correlati.
