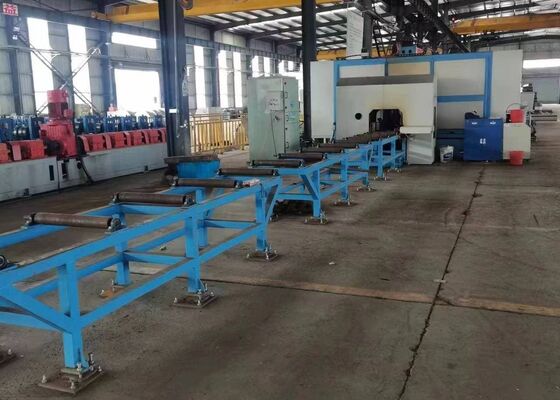

Linea di foratura, marcatura e taglio CNC per travi, diametro di punzonatura 26 mm, mandrino di foratura BT50

Linea di foratura, marcatura e taglio CNC per travi con diametro di foratura 26 mm, mandrino di foratura BT50

Introduzione al prodotto:

La foratrice CNC per travi a H viene utilizzata principalmente per operazioni di foratura, maschiatura, marcatura e incisione su acciaio a forma di H, acciaio a canale, acciaio angolare e altri materiali in acciaio. Trova ampia applicazione nell'industria delle strutture in acciaio, inclusi settori come l'edilizia, i garage, le torri e le strutture a griglia.

1. Attrezzatura di foratura essenziale e specializzata per l'industria delle costruzioni di strutture in acciaio.
2. In grado di forare contemporaneamente fori su tre superfici di travi a H e canali con eccezionale precisione ed elevata efficienza.
3. Dotata di 7 assi CNC, che consentono l'alimentazione e il posizionamento automatici e precisi.
4. In grado di riconoscere i disegni dei pezzi AUTOCAD e DSTV, convertendoli in programmi di lavorazione.

Parametri del prodotto:

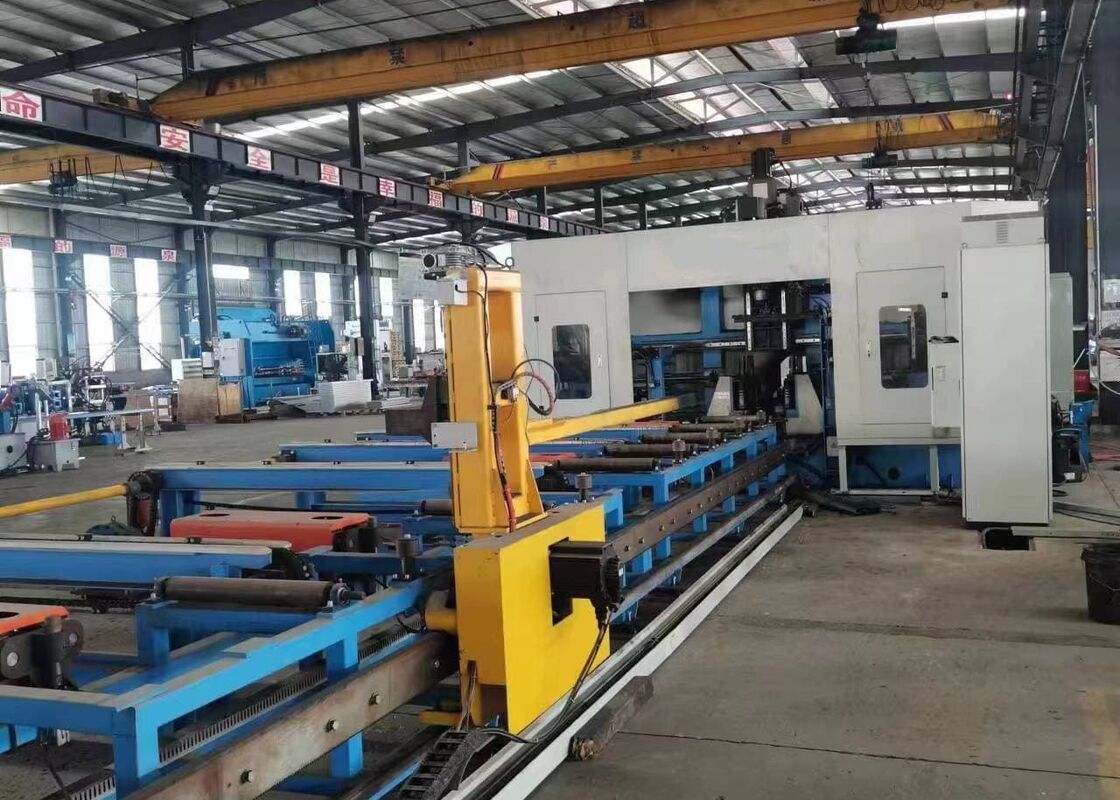

1. Il meccanismo di alimentazione della segatrice a trave utilizza il bloccaggio e l'alimentazione della slitta controllata da CNC, garantendo un funzionamento ad alta velocità e un'elevata precisione di posizionamento.

2. Vengono utilizzati tre mandrini ad alta velocità BT40 per forare le tre facce della trave a H. Dotati di punte per trapano in metallo duro, i mandrini possono raggiungere velocità di rotazione fino a 3000 giri/min. Questo design offre un'elevata efficienza di lavorazione e risultati di foratura eccellenti. I trucioli generati durante il processo di foratura vengono rimossi in modo efficiente dal trasportatore di trucioli a catena.

3. La linea di foratura a trave CNC è dotata di un sistema di raffreddamento a nebbia, che offre capacità di raffreddamento sia interne che esterne. Ogni unità mandrino di foratura è dotata del proprio ugello di raffreddamento esterno e connettore di raffreddamento interno, che possono essere selezionati in base alle specifiche esigenze di foratura. Il raffreddamento interno ed esterno può essere utilizzato indipendentemente o simultaneamente.

4. Il sistema di cambio utensile automatico (ATC) può essere installato in base alle esigenze del cliente, eliminando la necessità di cambi utensile manuali. Ciò aumenta l'efficienza temporale e migliora significativamente la produttività complessiva.

5. La foratrice a trave può essere opzionalmente dotata di un sistema di marcatura a disco idraulico. Il disco è posizionato con precisione da un servomotore ed è in grado di marcare 36 caratteri diversi in modo rapido ed efficiente.

6. Le funzioni di incisione e maschiatura automatiche sostituiscono i metodi di incisione manuali tradizionali. Gli utensili di incisione vengono utilizzati per contrassegnare le posizioni per il successivo processo di saldatura sulle flange e sulle anime delle travi a H, migliorando sia la precisione che l'efficienza temporale. Inoltre, la maschiatura può essere eseguita sulle flange e sulle anime delle travi a H, aumentando significativamente l'efficienza produttiva.

7. Il bloccaggio del pezzo durante l'alimentazione e la lavorazione sulla foratrice a trave CNC è gestito da un sistema idraulico, che controlla il sollevamento longitudinale del morsetto, il bloccaggio a spinta laterale e il fissaggio e l'allentamento del morsetto. Questa operazione idraulica garantisce l'affidabilità e la stabilità dell'apparecchiatura durante il suo funzionamento.

8. Il sistema di controllo è composto da un computer centrale e un PLC, che incorpora componenti chiave di marchi internazionali noti. Il sistema supporta più metodi di programmazione, consentendo agli operatori di modificare facilmente una varietà di programmi. I dati di progettazione strutturale generati da sistemi di terze parti come AutoCAD o TEKLA Structures, inclusi file DXF e DSTV, possono essere importati senza problemi.

Durante le sessioni dimostrative dei campioni, la foratrice, marcatrice e cesoia per piastre metalliche a trave CNC dimostra efficacemente le sue capacità di lavorazione quando si lavora con campioni di travi a H standard (con larghezze di flangia e spessori di anima variabili) e campioni di acciaio a canale di diverse dimensioni. I campioni esposti in queste dimostrazioni illustrano chiaramente la capacità della macchina di ottenere un posizionamento accurato dei fori, filettature maschiate pulite e modelli di marcatura distinti, evidenziando appieno la sua precisione e affidabilità nelle applicazioni reali.

La foratrice, marcatrice e cesoia per travi a H CNC ad alta velocità viene impiegata principalmente in strutture di fabbricazione di strutture in acciaio e progetti di costruzione di ponti. Nelle officine di strutture in acciaio, esegue lavorazioni precise su travi a H utilizzate in telai e strutture di supporto, fornendo una solida base per l'assemblaggio stabile delle costruzioni in acciaio. Nella costruzione di ponti, esegue forature ad alta precisione su travi a H, migliorando l'integrità strutturale dei ponti e consentendo loro di resistere efficacemente a carichi a lungo termine. Con la sua eccezionale efficienza operativa, la macchina offre un supporto affidabile a questi settori infrastrutturali critici, garantendo il regolare avanzamento dei progetti correlati.
