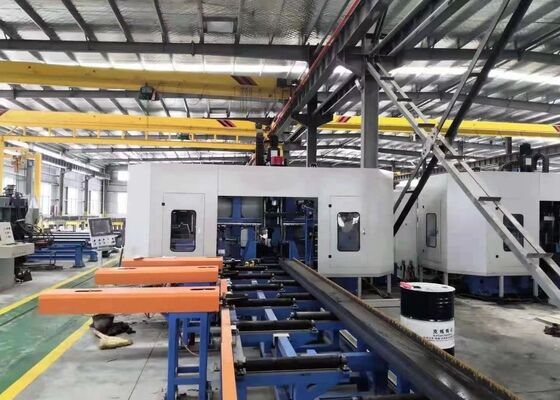

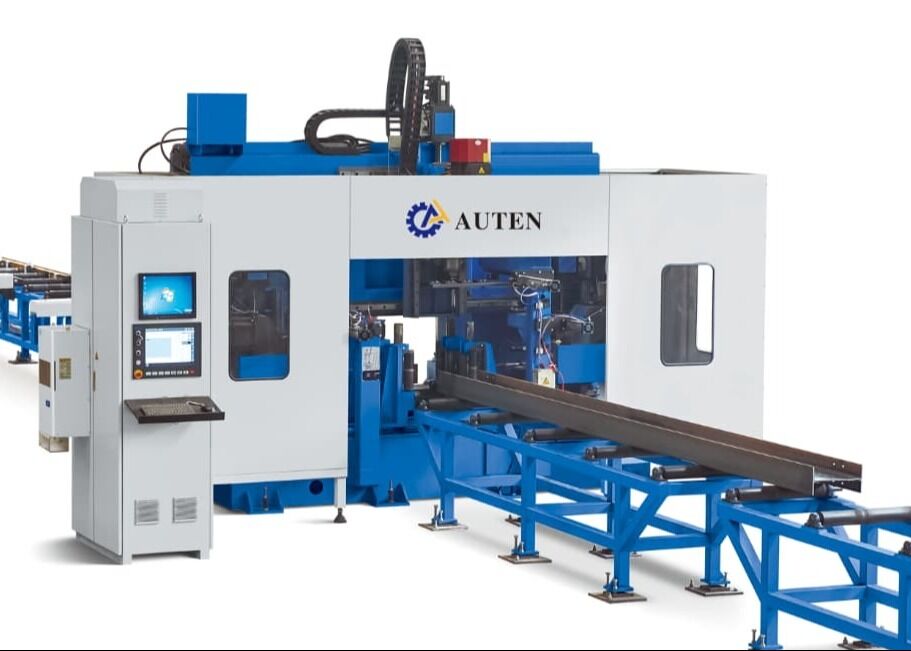

Modello BHD1000/3 CNC 3D Beam Drilling Cutting Machine Line 40mm diametro di perforazione

Linea di foratura e taglio travi 3D CNC BHD1000/3, diametro di foratura 40 mm

Introduzione al prodotto:

La foratrice per travi a H CNC viene utilizzata principalmente per forare, maschiettare, marcare e scanalare acciaio a forma di H, acciaio a canale, acciaio angolare e altri acciai. È ampiamente utilizzata in settori di strutture in acciaio come edifici, garage, torri e strutture a griglia.

1. Attrezzatura di foratura necessaria e speciale per l'industria delle strutture in acciaio per l'edilizia.
2. Fora fori su tre superfici su travi a H e canali contemporaneamente, con alta precisione ed efficienza.
3. 7 assi CNC, completano automaticamente l'alimentazione e il posizionamento precisi.
4. Può riconoscere i disegni dei pezzi AUTOCAD e DSTV e convertirli in programmi di lavorazione.

Parametri del prodotto:

Caratteristiche del prodotto:

1. Il meccanismo di alimentazione della segatrice per travi adotta il bloccaggio e l'alimentazione del carrello CNC con alta velocità e precisione di posizionamento.

2. Vengono utilizzati tre mandrini ad alta velocità BT40 per forare le tre facce della trave a H. Adotta una punta da trapano in metallo duro, la velocità di rotazione del mandrino può arrivare fino a 3000 giri/min. L'efficienza di lavorazione è elevata e l'effetto di foratura è buono. I trucioli prodotti durante la foratura verranno trasportati dal trasportatore di trucioli a catena.

3. Il sistema di raffreddamento della linea di foratura per travi CNC adotta il raffreddamento a nebbia, che ha le funzioni di raffreddamento interno ed esterno. Ogni scatola del mandrino di foratura è dotata del proprio ugello di raffreddamento esterno e connettore di raffreddamento interno, che possono essere selezionati in base alle esigenze di foratura. Il raffreddamento interno ed esterno possono essere utilizzati separatamente o contemporaneamente.

4. Il sistema di cambio utensile automatico (ATC) può essere equipaggiato in base alle esigenze dei clienti, senza la necessità di sostituire manualmente l'utensile, risparmiando tempo e migliorando l'efficienza del lavoro.

5. La marcatrice idraulica a disco per foratura di travi può essere equipaggiata opzionalmente. Il disco è posizionato tramite servomotore e può contrassegnare 36 caratteri diversi rapidamente.

6. Le funzioni di incisione e maschiatura automatiche sostituiscono l'incisione manuale tradizionale. Gli strumenti di incisione possono essere utilizzati per contrassegnare le posizioni della piastra per il successivo processo di saldatura su flange e anime di travi a H, risparmiando tempo e fatica e migliorando al contempo la precisione. La maschiatura può essere eseguita anche su flange e anime di travi a H, migliorando significativamente l'efficienza produttiva.

7. Il bloccaggio del pezzo della foratrice per travi CNC durante l'alimentazione e la lavorazione, il sollevamento longitudinale del morsetto e il bloccaggio laterale a spinta, il fissaggio e l'allentamento del morsetto sono tutti completati dal sistema idraulico, che garantisce l'affidabilità dell'apparecchiatura durante il funzionamento.

8. Il sistema di controllo è costituito da un computer host e un PLC, con componenti chiave di rinomati marchi internazionali. Molteplici metodi di programmazione consentono agli operatori di modificare facilmente vari programmi. I dati di progettazione strutturale generati da sistemi AutoCAD o TEKLA Structures di terze parti, come file DXF e DSTV, possono essere importati.

Durante le sessioni dimostrative dei campioni, la foratura, la marcatura e la cesoiatura di metalli per piastre di travi CNC mostrano efficacemente le sue capacità di lavorazione quando si lavora con campioni di travi a H standard (con diverse larghezze di flangia e spessori di anima) e campioni di acciaio a canale di varie dimensioni. I campioni presentati in queste dimostrazioni evidenziano chiaramente la capacità della macchina utensile di ottenere un posizionamento preciso dei fori, filettature maschiate pulite e schemi di marcatura chiari, dimostrando appieno la sua elevata precisione e affidabilità in scenari applicativi pratici.

La foratrice, marcatrice e cesoiatrice per travi a H CNC ad alta velocità viene utilizzata principalmente negli stabilimenti di fabbricazione di strutture in acciaio e nei progetti di costruzione di ponti. Nelle officine di strutture in acciaio, esegue lavorazioni di precisione su travi a H utilizzate in telai e strutture di supporto, fornendo una solida base per l'assemblaggio stabile di costruzioni in acciaio. Nella costruzione di ponti, esegue operazioni di foratura ad alta precisione su travi a H, che non solo migliorano la resistenza strutturale dei ponti, ma consentono loro anche di sopportare efficacemente carichi a lungo termine. Con la sua elevata efficienza operativa, la macchina offre un supporto affidabile a questi settori infrastrutturali vitali, garantendo l'avanzamento senza soluzione di continuità dei progetti associati.
