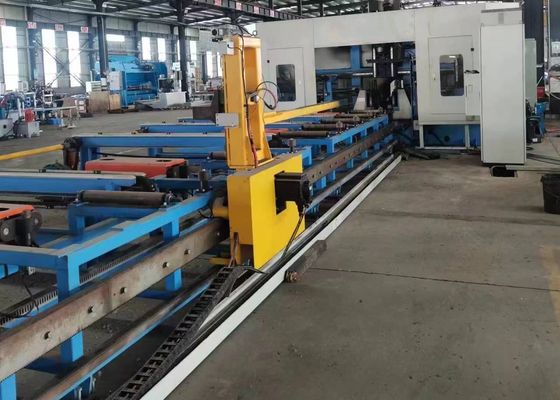

3 rivista di utensili BHD serie CNC macchina di trivellazione ad alta velocità per fascio 100-3000r/min velocità di mandrino
Applicazione:
La linea di perforazione e taglio a trazione H CNC è progettata principalmente per la perforazione, il tappaggio, la marcatura e il punteggio di travi H, acciai di canale, acciai angolari e altri tipi di materiali in acciaio.Essa trova ampia applicazione nei settori delle strutture in acciaio, compresi progetti di costruzione, costruzione di garage, produzione di torri e strutture di rete.
Specificità:
|
Modello
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Larghezza della trave
gamma(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
H Altezza della trave
gamma(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Acciaio di canalizzazione
gamma di larghezza(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
Acciaio di canalizzazione
gamma di altezza(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. pezzo da lavoro
spessore(mm)
|
40 |
40 |
80 |
80 |
|
Max. pezzo da lavoro
lunghezza (m)
|
12 o 15 (facoltativo) |
|
Fusoli di perforazione
- Qty.
|
Complessivamente 3 mandrini, un mandrino sull'unità superiore, rispettivamente sul lato sinistro e sul lato destro
|
|
Fuoco di fusione
conico
|
BT1 commercio |
BT1 commercio |
BT1 commercio |
BT1 commercio |
|
Max.perforazione
diametro (mm)
|
40 |
40 |
40 |
40 |
|
Motore a fusione
potenza (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Velocità del mandrino
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Alimentazione a fusione
velocità(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Alimentazione dell'asse X
velocità(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Qty dello strumento
rivista
|
3 |
3 |
3 |
3 |
|
Rivista di attrezzi
tipoe capacità
|
Tipo di fila, 3x4 (facoltativo) |
|
Unità di marcatura
(facoltativo)
|
Tipo di disco, 36 caratteri, dimensione Φ10 mm
|
| Sistema CNC |
Germania, Giappone, Cina
|
| Metodo di raffreddamento |
Riscaldamento a spruzzo, raffreddamento interno + raffreddamento esterno |
|
La macchina nel suo insieme
Dimensione (m)
|
Circa 32x5x3.5 |
Circa 33x5,5x3.5 |
Circa 33x5,5x3.5 |
Circa 33x6x3.5 |
| Potenza totale (kW) |
Circa 55 anni. |
Circa 55 anni. |
Circa 60. |
Circa 60. |
I parametri di cui sopra possono essere regolati e modificati in base alle esigenze specifiche del cliente.
1- Un dispositivo di perforazione essenziale e specializzato per l'industria delle costruzioni in acciaio.
2. in grado di perforare tre superfici di travi H e di acciai di canalizzazione contemporaneamente, fornendo un'elevata precisione ed efficienza.
3Equipaggiato con 7 assi CNC, esegue automaticamente accurate operazioni di alimentazione e posizionamento.
4Supporta il riconoscimento dei disegni di pezzo di lavoro AUTOCAD e DSTV e può convertirli in programmi di lavorazione.
Caratteristiche del prodotto
1Il meccanismo di alimentazione dell'apparecchiatura utilizza un sistema di fissaggio e alimentazione CNC basato su carrello.Questa configurazione avanzata non solo consente il trasporto rapido di materiali per soddisfare le esigenze di produzione efficienti, ma garantisce anche una precisione di posizionamento eccezionale, gettando in modo efficace una solida base per processi di lavorazione successivi stabili e precisi.
2Per le operazioni di perforazione sulle tre superfici delle travi H sono utilizzati tre fusi ad alta velocità BT40.e la velocità di rotazione dello spinello può raggiungere fino a 3000 giri al minuto, garantendo un'elevata efficienza di lavorazione e eccellenti prestazioni di perforazione.
3Il sistema di raffreddamento adotta la tecnologia di raffreddamento a nebbia, integrando funzioni di raffreddamento sia interne che esterne.Ogni scatola a fusione di perforazione è dotata di un ugello di raffreddamento esterno dedicato e di un connettore di raffreddamento internoIl raffreddamento interno ed esterno può essere utilizzato indipendentemente o contemporaneamente.
4Un sistema di cambio utensile automatico (ATC) può essere configurato in base alle esigenze del cliente.risparmiando così tempo operativo e migliorando l'efficienza generale del lavoro.
Durante le sessioni di dimostrazione dei campioni, la trave CNC e la perforazione, la marcatura, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsI campioni mostrati in queste dimostrazioni illustrano chiaramente la capacità della macchina utensile di ottenere un posizionamento preciso delle fori, filettature a tappatura liscia e schemi di marcatura chiari,riflettendo così pienamente la sua elevata precisione e affidabilità in scenari pratici di applicazione.
La macchina CNC ad alta velocità per la trivellazione, la marcatura e il taglio del raggio H è utilizzata principalmente in officine di costruzione di strutture in acciaio e nei progetti di costruzione di ponti.esegue lavorazioni di precisione su travi H utilizzate per cornici e strutture di supporto, ponendo così una solida base per l'assemblaggio stabile delle strutture in acciaio.Questo non solo contribuisce a migliorare la stabilità strutturale dei ponti, ma consente anche loro di sopportare efficacemente i carichi a lungo termineCon un'elevata efficienza operativa, la macchina fornisce un supporto affidabile per questi settori chiave delle infrastrutture e garantisce il regolare avanzamento dei progetti correlati.
