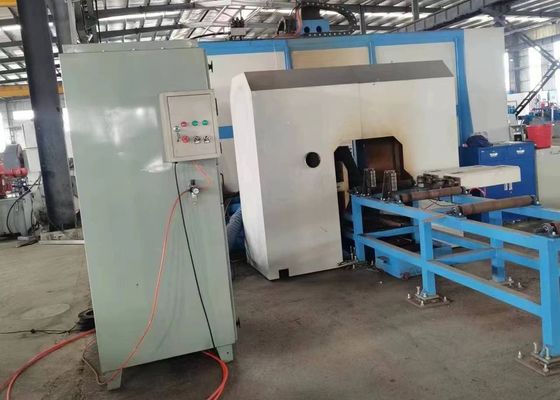

BHD500 Modello CNC per foratura e taglio dell'acciaio, macchina con 3 magazzini utensili per foratura di travi

Trapano e cesoia CNC modello BHD500 per acciaio, macchina foratrice per travi con 3 magazzini utensili

Applicazione:

Questa attrezzatura CNC per punzonatura, foratura e marcatura di lamiere è progettata principalmente per eseguire operazioni di foratura, maschiatura, marcatura e incisione su acciai, inclusi acciaio a sezione H, acciaio a canale e acciaio angolare. Viene ampiamente applicata in settori delle strutture in acciaio come la costruzione di edifici, la costruzione di garage, la produzione di torri e l'ingegneria delle strutture a griglia.

Specifiche:

I parametri sopra indicati possono essere regolati e modificati in base alle specifiche esigenze del cliente.

1. Un'attrezzatura di foratura essenziale e specializzata per l'industria delle strutture in acciaio per l'edilizia.
2. In grado di forare fori su tre superfici di travi a H e acciai a canale contemporaneamente, con elevata precisione ed efficienza.
3. Dotata di 7 assi CNC, che completano automaticamente l'alimentazione e il posizionamento accurati.
4. In grado di riconoscere i disegni di pezzi AUTOCAD e DSTV e convertirli in programmi di lavorazione.

Caratteristiche del prodotto

1. La marcatrice idraulica a disco può essere equipaggiata opzionalmente. Il disco è posizionato tramite servomotore e può marcare 36 caratteri diversi rapidamente.

2. Le funzioni di incisione e maschiatura automatiche sostituiscono l'incisione manuale tradizionale. Gli utensili di incisione possono essere utilizzati per contrassegnare le posizioni della piastra per il successivo processo di saldatura su flange e anime di travi a H, risparmiando tempo e fatica e migliorando la precisione. La maschiatura può essere eseguita anche su flange e anime di travi a H, migliorando significativamente l'efficienza produttiva.

3. Il bloccaggio del pezzo durante l'alimentazione e la lavorazione, il sollevamento longitudinale del morsetto e il bloccaggio a spinta laterale, il fissaggio e lo svitamento del morsetto sono tutti completati dal sistema idraulico, che garantisce l'affidabilità dell'attrezzatura durante il funzionamento.

4. Il sistema di controllo è costituito da un computer host e un PLC, con componenti chiave di rinomati marchi internazionali. Molteplici metodi di programmazione consentono agli operatori di modificare facilmente vari programmi. I dati di progettazione strutturale generati da sistemi AutoCAD o TEKLA Structures di terze parti, come file DXF e DSTV, possono essere importati.

Nel corso delle attività di dimostrazione dei campioni, la macchina per foratura, marcatura e taglio di metalli per piastre di travi CNC è in grado di esibire efficacemente le sue prestazioni di lavorazione durante il funzionamento su campioni di travi a H standard (caratterizzati da diverse larghezze di flangia e spessori di anima) nonché su campioni di acciaio a canale con diverse dimensioni. I campioni presentati in queste dimostrazioni dimostrano chiaramente la capacità della macchina utensile di realizzare un posizionamento accurato dei fori, filettature maschiate lisce e modelli di marcatura leggibili, incarnando così pienamente la sua elevata precisione e affidabilità in scenari applicativi reali.

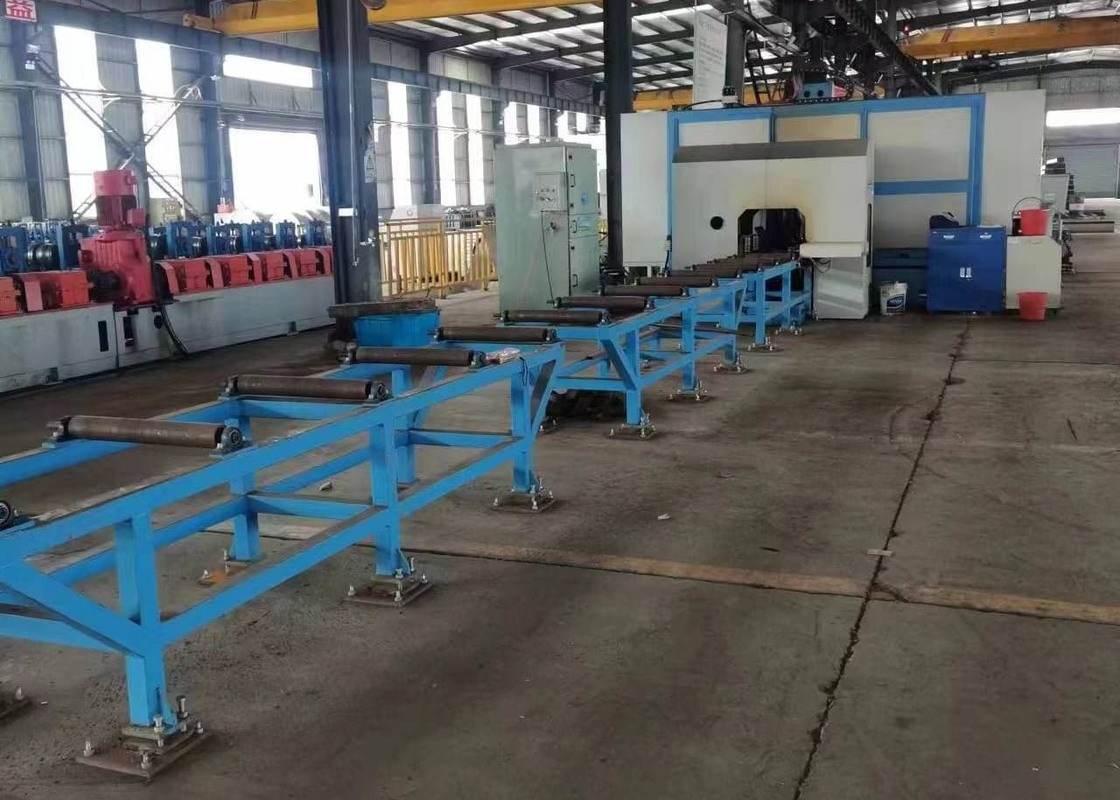

La macchina per foratura, marcatura e taglio di travi a H CNC ad alta velocità viene applicata principalmente in officine di strutture in acciaio e iniziative di costruzione di ponti. All'interno delle officine di strutture in acciaio, esegue lavorazioni di precisione su travi a H utilizzate per telai e strutture di supporto, costruendo così una solida base per l'assemblaggio stabile delle strutture in acciaio. Nei contesti di costruzione di ponti, implementa lavori di foratura ad alta precisione su travi a H: questo non solo aiuta a migliorare l'integrità strutturale dei ponti, ma consente loro anche di sopportare efficacemente carichi a lungo termine. Possedendo un'elevata efficienza operativa, la macchina offre un supporto affidabile a questi campi infrastrutturali critici, salvaguardando il regolare avanzamento dei progetti correlati.
