700 × 500 mm Larghezza X altezza 3D CNC H Beam Drilling Tapping Machine φ5 ̊φ30 mm Diametro del foro
Industria delle applicazioni:
Questa macchina utensile è stata progettata specificamente per operazioni di perforazione su acciaio a forma di H. Utilizza tre fusioni di perforazione ad alta precisione per eseguire la perforazione del pezzo da lavorare,che vanta un'elevata precisione di lavorazione e una facile operabilitàCome un elemento essenziale di alta efficienza nell'industria delle strutture in acciaio, è ampiamente applicato nella costruzione, nell'ingegneria dei ponti, nei pali delle torri, nelle strutture di griglia e in altri campi correlati.
Specificità:
| Parametro del fascio H |
Dimensione massima Larghezza x altezza |
700 × 500 mm |
| Min. Dimensione Larghezza x Altezza |
100 × 100 mm |
| Lunghezza del raggio |
2000 ∼ 12200 mm |
| Fuso principale |
- Qty. |
3 |
| Modello |
BT1 commercio |
| Potenza del motore |
11 kW |
| Velocità del mandrino |
100 ‰ 3000 giri/min |
| Diametro del foro |
φ5 φ30 mm |
| Asse CNC |
Potenza del servomotore dell'asse X |
Circa 5 kW |
| Potenza del servomotore dell'asse di posizionamento della trivellazione orizzontale |
Circa 1,5 kW |
| Potenza del servomotore dell'asse di posizionamento della perforazione verticale |
Circa 3 kW |
| Servomotore di alimentazione per trivellazione |
Circa 2 kW |
| Rivista di attrezzi |
- Qty. |
3 |
| Tipo |
Stile riga |
| Capacità del magazzino utensili |
4 x 3 |
| Precisione di elaborazione |
Diviazione della distanza tra le fori |
Due buchi entro un metro. |
± 0.5 |
| Il valore di deviazione ammissibile aumenta di ±0,2 mm per ogni ulteriore metro della distanza tra le fori e il massimo non supera ±2 mm. |
| Diviazione del margine finale |
±1,0 mm |
| Dimensioni della macchina |
Circa 33x5.5x3.3m |
Componenti della linea di trivellazione CNC
La linea di perforazione CNC è composta principalmente da componenti principali, tra cui un corpo della macchina principale, un sistema di alimentazione CNC, un trasportatore di alimentazione esterna, un sistema di raffreddamento, un sistema idraulico,un sistema pneumatico, un sistema di lubrificazione, un sistema elettrico e un carrello dei rifiuti.La funzionalità di perforazione 3D abilitata da questa progettazione strutturale facilita l'implementazione di processi di produzione automatizzati, sostenendo operazioni di produzione efficienti e coerenti.
1. Corpo della macchina principale
Il corpo principale della macchina è composto principalmente da una base, un letto, un tavolo scorrevole mobile, una testa, un dispositivo di pressatura superiore, un dispositivo di pressatura laterale e un rivista utensile a fila.Il letto ha un'eccellente rigidità e stabilità, che le consente di resistere ai carichi e alle vibrazioni generati durante i processi di lavorazione ad alta velocità.Questa prestazione strutturale garantisce il mantenimento della precisione di lavorazione della macchina utensile durante tutte le operazioni.
2. Convogliatore di alimentazione

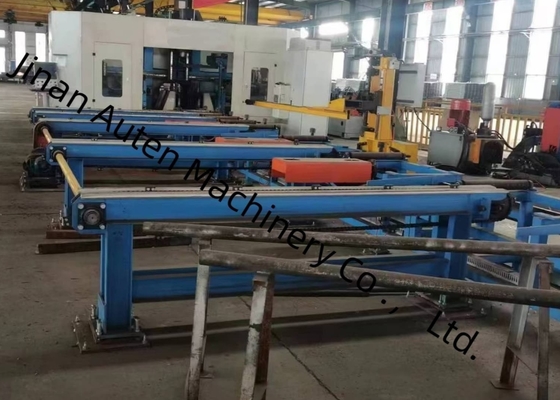

Il trasportatore di alimentazione è composto da un supporto del trasportatore, da rulli di supporto, da rulli di posizionamento laterali, da un dispositivo di spinta laterale e da un rack, tra gli altri componenti.Il canale di alimentazione del trasportatore è progettato per trasportare i pezzi da lavorare da elaborareUn interruttore fotoelettrico è installato all'estremità anteriore del canale di alimentazione per rilevare l'estremità anteriore del pezzo di lavoro, determinando così il dato di elaborazione in direzione X.Il dispositivo di spinta laterale stringe il pezzo di lavoro saldamente e lo preme contro i rulli di posizionamento laterale, che consente il posizionamento approssimativo del pezzo in direzione Y.
3. Inserimento di NC Carriage
Il carrello NC è composto da ingranaggi, servomotori e manipolatori.con una capacità di accensione superiore a 50 W,Dopo che il manipolatore ha fissato il pezzo di lavoro, il carrello viene azionato dal servomotore; sotto la trasmissione del meccanismo di staffa e pignone,il pezzo di lavoro viene alimentato nella direzione X, questo garantisce la precisione di lavorazione longitudinale del processo di perforazione.
Questa macchina utensile è specificamente progettata per le operazioni di perforazione, tap e marcatura su travi H, acciaio a canalizzazione e una serie di altri pezzi di acciaio.Supporta la lavorazione di componenti in acciaio con diverse specifiche, garantendo al contempo un'elevata precisione ed efficienza operativa durante l'intero ciclo di lavorazione. the machine tool can effectively exhibit its processing capabilities using standard H-beam samples (featuring varying flange widths and web thicknesses) and channel steel samples of different dimensionsQuesti campioni mostrati illustrano chiaramente la capacità della macchina utensile di ottenere un posizionamento accurato dei fori, filettature liscee distinti modelli di marcatura che riflettono pienamente la sua elevata precisione e affidabilità in scenari pratici di applicazione.
La macchina di perforazione ad alta velocità CNC H-Beam è utilizzata principalmente in officine di costruzioni in acciaio e progetti di costruzione di ponti.esegue elaborazioni di precisione su travi H utilizzate per cornici e strutture di supportoIn caso di costruzione di ponti, la costruzione di una struttura in acciaio può essere effettuata in base a una serie di criteri.esegue operazioni di perforazione ad alta precisione su travi H, contribuendo a migliorare l'integrità strutturale dei pontiLa sua elevata efficienza operativa fornisce un supporto tecnico affidabile per questi settori di infrastrutture critiche.assicurare il buon andamento dell'esecuzione del progetto.
