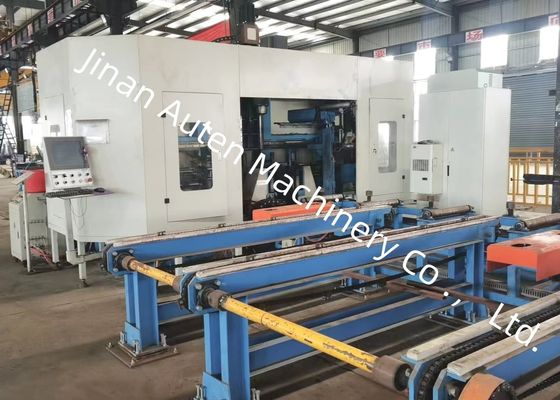

3pcs Spindle principale CNC I Beam per la perforazione, taglio e taglio macchina 11KW Potenza del motore
Utilizzo delle macchine utensili:
Questa macchina utensile è progettata principalmente per operazioni di perforazione, taping e marcatura su acciaio a forma di H, acciaio a canalizzazione e altre varietà di acciaio.con uno dedicato a ciascuna faccia dell'acciaioIl magazzino di attrezzature di tipo fila può ospitare fino a 4 specifiche di trapano.
Specificità:
| Parametro del fascio H |
Dimensione massima Larghezza x altezza |
500 × 500 mm |
| Min. Dimensione Larghezza x Altezza |
100 × 100 mm |
| Lunghezza del raggio |
2000 ∼ 13000 mm |
| |
Acciaio di canalizzazione |
10# ¢ 40# |
| Fuso principale |
- Qty. |
3 |
| Modello |
BT1 commercio |
| Potenza del motore |
11 kW |
| Velocità del mandrino |
100 ‰ 3000 giri/min |
| Diametro del foro |
φ5 φ30 mm |
| Asse CNC |
Potenza del servomotore dell'asse X |
Circa 4,5 kW |
| Potenza del servomotore dell'asse di posizionamento della trivellazione orizzontale |
Circa 1,5 kW |
| Potenza del servomotore dell'asse di posizionamento della perforazione verticale |
Circa 3 kW |
| Servomotore di alimentazione per trivellazione |
Circa 2 kW |
| Rivista di attrezzi |
- Qty. |
3 |
| Tipo |
Stile riga |
| Capacità del magazzino utensili |
4 x 3 |
| Precisione di elaborazione |
Diviazione della distanza tra le fori |
Due buchi entro un metro. |
± 0.5 |
| Il valore di deviazione ammissibile aumenta di ±0,2 mm per ogni ulteriore metro della distanza tra le fori e il massimo non supera ±2 mm. |
| Diviazione del margine finale |
±1,0 mm |

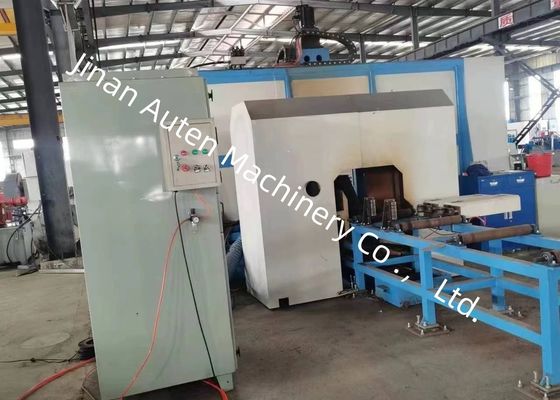

Struttura e configurazione della macchina utensile:
Questa macchina utensile è costituita principalmente da un'unità di perforazione, carrello di alimentazione, canale di alimentazione, canale di scarico, sistema di raffreddamento, sistema idraulico, sistema pneumatico, sistema di lubrificazione,e sistema elettricoIl sistema di perforazione a tre dimensioni, con un letto fisso e un pezzo mobile, favorisce la produzione automatizzata.
1Scarico Channe.
Il canale di scarico è composto da una staffa di canale, rulli di supporto e altri componenti, che servono a trasportare i pezzi di lavoro che hanno completato la lavorazione.
2Sistema di raffreddamento
La trivella viene raffreddata mediante un metodo di raffreddamento interno a fusione.
3Sistema idraulico
È progettato per alimentare il dispositivo di fissaggio del pezzo e il cilindro dell'utensile.
4Sistema pneumatico
È utilizzato per fornire potenza per la pinzazione del pezzo di lavoro, il soffiamento dell'aria del mandrino e le operazioni correlate.
5Sistema di lubrificazione
Si utilizza una combinazione di lubrificazione centralizzata e manuale.Un dispositivo di lubrificazione centralizzato viene utilizzato per lubrificare guide lineari specifiche e viti a piombo in modo tempestivo e quantitativo, mentre altri punti di lubrificazione sono mantenuti mediante lubrificazione manuale.
6. Sistema elettrico
Il sistema di controllo della macchina utensile comprende un computer ospitante, un PLC e altri componenti.
Metodo di programmazione: i programmi di elaborazione sono generati inserendo disegni CAD o parametri di lavorazione tramite un'interfaccia USB o tastiera.e comunicato in qualsiasi momento sulla base dei numeri delle partiLa macchina utensile supporta sia la regolazione manuale con controllo indipendente dei singoli parametri di lavorazione che il controllo automatico dell'intera sequenza di lavorazione.
Questa macchina utensile è progettata principalmente per le operazioni di perforazione, tap e marcatura su acciaio a forma di H, acciaio a canalizzazione e una varietà di altri tipi di acciaio.Può gestire pezzi di acciaio di diverse specifiche, garantendo un'elaborazione precisa ed efficiente.può mostrare efficacemente le sue capacità di lavorazione su campioni standard di acciaio a forma di H con larghezza di flange e spessore di tela variabile, nonché campioni di acciaio a canalizzazione di diverse dimensioni. Questi campioni mostrano chiaramente la capacità della macchina utensile di ottenere posizioni precise dei fori, filetti lisci,e distinti modelli di marcatura, che incarna pienamente la sua elevata precisione e affidabilità nelle applicazioni pratiche.Tali dimostrazioni di campioni offrono ai clienti prove per valutare le prestazioni della macchina utensile e la sua idoneità alle loro esigenze specifiche di lavorazione..
La macchina per la perforazione ad alta velocità CNC H Beam è prevalentemente applicata in laboratori di struttura in acciaio e progetti di costruzione di ponti.
Nell'ambito delle officine di costruzioni in acciaio, esegue la lavorazione precisa delle travi H per le cornici e i supporti, garantendo un montaggio stabile.esegue perforazioni di alta precisione di travi H, rafforzando l'integrità strutturale per sopportare carichi a lungo termine.
