2 KW Servo Motor Perforazione Infeed CNC H-Beam Perforazione Shearing And Tapping Machine Line 500×500mm Dimensione
Utilizzo delle macchine utensili:
Questa macchina utensile è principalmente dedicata ai processi di perforazione, tap e marcatura per materiali in acciaio come acciaio a forma di H e acciaio a canale.Si avvale di tre fusi ad alta velocità BT40 per eseguire la perforazione sulle tre superfici dell'acciaioIl corrispondente ripostiglio utensili a fila è in grado di contenere fino a 4 specifiche di trapano.
Si distingue per l'elevata efficienza di lavorazione, l'alta precisione, il comodo funzionamento e l'ampia applicabilità.,Torri, e griglie.
1. Macchine per la perforazione
La macchina per la perforazione è composta principalmente da una base, un letto, uno scivolo mobile, una scatola a fusione, un dispositivo di premitura superiore, un dispositivo di fissaggio laterale e una rivista di attrezzi a fila.

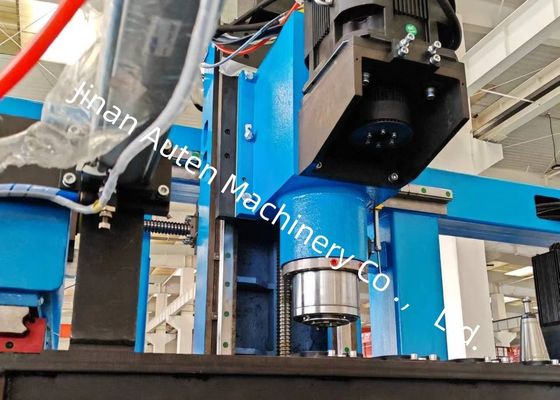

La macchina utensile è dotata di tre caselle a mandrino: la casella a mandrino laterale fissa, la casella a mandrino laterale mobile e la casella a mandrino dell'unità superiore,utilizzati rispettivamente per operazioni di perforazione in direzione orizzontale e verticaleOgni scatola a fusione può funzionare in modo indipendente ed eseguire la perforazione contemporaneamente, migliorando significativamente l'efficienza della produzione.Ogni scatola a fusione è dotata di un set di fusioni meccaniche ad alta velocità BT40, e la rivista di attrezzi corrispondente può contenere un massimo di 4 trapano di diametro diverso (quando non è montato alcun attrezzo sul fusibile).Permette l'elaborazione automatica di 4 fori di diametro diverso in un singolo fissaggio del pezzo. L'alimentazione del mandrino è azionata da un servomotore, che consente un rapido avanzamento, un alimentamento di lavoro e movimenti rapidi all'indietro tramite il controllo del programma; il motore del mandrino è alimentato da un servomotore di mandrino,con un'impostazione di regolazione della velocità senza gradini con un ampio intervallo di regolazione della velocità.
Le tre unità di scatola a fusione sono montate sul lato del letto. Ogni unità di scatola a fusione è azionata da due serie di servomotori per realizzare il movimento orizzontale e verticale,con trasmissione tramite viti a sfera e guida da guide lineari di precisioneDurante il processo di perforazione, questa apparecchiatura preme il pezzo in due direzioni:un cilindro idraulico spinge un meccanismo di pressatura sopra il pezzo da lavorare per premerlo contro il rullo di supporto orizzontale, mentre un altro cilindro idraulico azionerà un meccanismo di pressione laterale per fissare il pezzo da lato.
2. Canale di alimentazione

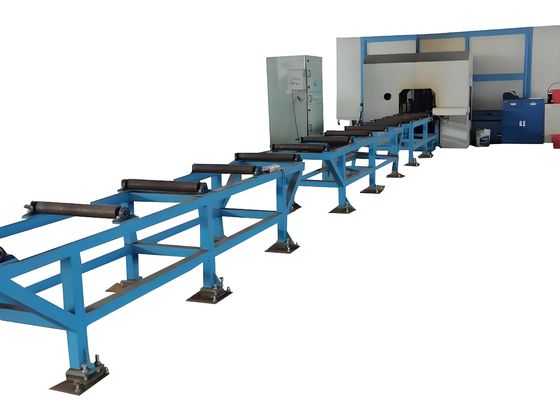

Il canale di alimentazione è composto da un supporto per il canale, rulli di supporto, rulli di posizionamento laterali, meccanismi di spinta laterali, scaffalature e altri componenti.Disponibile per il trasporto di pezzi da lavorareUn interruttore fotoelettrico è installato all'estremità anteriore del canale per rilevare l'estremità anteriore del pezzo da lavorare e determinare il riferimento di elaborazione in direzione X.I rulli di posizionamento laterali effettuano il posizionamento approssimativo del pezzo in direzione Y, mentre i meccanismi di spinta laterale premono il pezzo di lavoro contro i rulli di posizionamento laterali.
Specificità:
| Parametro del fascio H |
Dimensione massima Larghezza x Altezza |
500 × 500 mm |
| Min. Dimensione Larghezza x Altezza |
100 × 100 mm |
| Lunghezza del raggio |
2000 ∼ 13000 mm |
| |
Acciaio di canalizzazione |
10# ¢ 40# |
| Fuso principale |
Quanti? |
3 |
| Modello |
BT1 politica agricola |
| Potenza del motore |
11 kW |
| Velocità del mandrino |
100 ‰ 3000 giri/min |
| Diametro del foro |
φ5 φ30 mm |
| Asse CNC |
Potenza del servomotore dell'asse X |
Circa 4,5 kW |
| Potenza del servomotore dell'asse di posizionamento della trivellazione orizzontale |
Circa 1,5 kW |
| Potenza del servomotore dell'asse di posizionamento della perforazione verticale |
Circa 3 kW |
| Servomotore di alimentazione per trivellazione |
Circa 2 kW |
| Rivista di attrezzi |
Quanti? |
3 |
| Tipo |
Stile riga |
| Capacità del magazzino utensili |
4 x 3 |
| Precisione di elaborazione |
Diviazione della distanza tra le fori |
Due buchi entro un metro. |
± 0.5 |
| Il valore di deviazione ammissibile aumenta di ±0,2 mm per ogni ulteriore metro della distanza tra le fori e il massimo non supera ±2 mm. |
| Diviazione del margine finale |
±1,0 mm |
