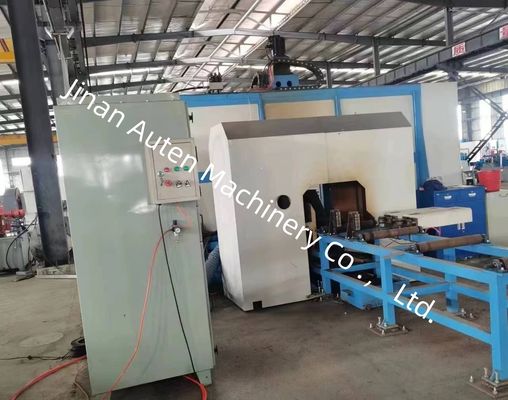

Linea di foratura, segatura e maschiatura per travi a I e H CNC 3D con mandrino principale BT40, motore da 11KW

Linea di foratura, maschiatura e segatura CNC 3D I-Beam H-Beam con mandrino principale BT40, motore da 11KW

Utilizzo della macchina utensile:

Questa macchina utensile è principalmente dedicata alla foratura, maschiatura e marcatura di materiali in acciaio come acciaio a forma di H e acciaio a canale. Impiega tre mandrini ad alta velocità BT40 per eseguire la foratura sulle tre superfici dell'acciaio, con un mandrino designato per ogni superficie. Il magazzino utensili di tipo a fila corrispondente può ospitare fino a 4 specifiche di punte.

È caratterizzata da alta efficienza di lavorazione, alta precisione, facilità d'uso e ampia applicabilità. È ampiamente utilizzata nelle industrie delle strutture in acciaio, tra cui edilizia, garage, torri e griglie.

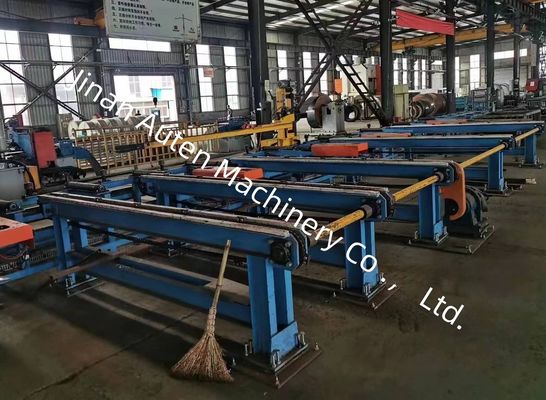

1. Canale di scarico
Il canale di scarico è composto da una staffa a canale, rulli di supporto, ecc., ed è utilizzato per trasportare il pezzo che è stato lavorato.
2. Sistema di raffreddamento
La punta viene raffreddata tramite il metodo di raffreddamento interno del mandrino.
3. Sistema idraulico
Viene utilizzato per fornire potenza al dispositivo di bloccaggio del pezzo e al cilindro del coltello.
4. Sistema pneumatico
Viene utilizzato per fornire potenza per il bloccaggio del pezzo, il soffiaggio del mandrino, ecc.



5. Sistema di lubrificazione
Viene utilizzata una combinazione di lubrificazione centralizzata e lubrificazione manuale. Un dispositivo di lubrificazione centralizzata viene utilizzato per lubrificare determinate guide lineari e viti a ricircolo di sfere in modo tempestivo e quantitativo, e altri punti di lubrificazione vengono lubrificati manualmente.



6. Sistema elettrico
Il sistema di controllo della macchina utensile è composto da un computer host, PLC, ecc.
Metodo di programmazione: Inserire disegni CAD o parametri di lavorazione tramite l'interfaccia USB o la tastiera per generare un programma di lavorazione. Il programma di lavorazione può essere memorizzato, richiamato, visualizzato e comunicato in qualsiasi momento in base al numero del pezzo. La macchina utensile può realizzare sia la regolazione manuale che il controllo di ogni parametro di lavorazione separatamente, e la lavorazione a controllo automatico dell'intero processo.


Specifiche:
