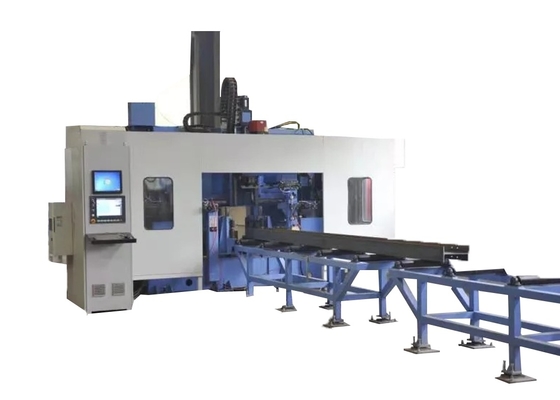

5-30 MM diametri di foratura a trazione CNC per la trivellazione e la marcatura della linea 4 x 3 fila
Utilizzo delle macchine utensili:
Questa macchina utensile è progettata principalmente per operazioni di perforazione, tap e marcatura su materiali in acciaio come acciaio a forma di H e acciaio a canale.Esso utilizza tre fusi ad alta velocità BT40 per eseguire la perforazione sulle tre superfici dell'acciaioIl corrispondente magazzino utensile a riga può ospitare fino a 4 specifiche di trapano.
È ampiamente utilizzato nelle industrie delle strutture in acciaio, tra cui costruzioni, garage, torri,e griglie.
Struttura e configurazione della macchina utensile:
Questa macchina utensile è composta principalmente da componenti quali una macchina da perforazione, carrello di alimentazione, canale di alimentazione, canale di scarico, sistema di raffreddamento, sistema idraulico, sistema pneumatico,sistema di lubrificazione, e sistema elettrico.
La macchina utensile è dotata di un letto fisso e di una struttura mobile del pezzo da lavorare.
1- Camione di alimentazione.
Il carrello di alimentazione è composto da ingranaggi, servomotori e manipolatori.il pezzo è alimentato nella direzione X per garantire la precisione di lavorazione longitudinale della perforazione.

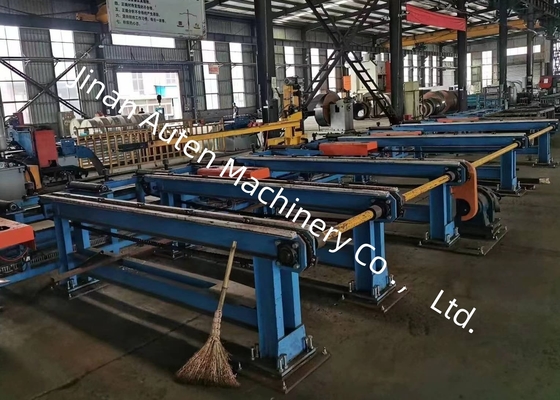

2. Canale di alimentazione
Il canale di alimentazione è composto da un supporto del canale, rulli di supporto, rulli di posizionamento laterali, meccanismi di spinta laterali, scaffali, ecc. Il canale di alimentazione è utilizzato per trasportare il pezzo da lavorare.Un interruttore fotoelettrico è installato all'estremità anteriore del canale per rilevare l'estremità anteriore del pezzo da lavorare e determinare il riferimento di lavorazione nella direzione XIl rullo di posizionamento laterale effettua il posizionamento grezzo del pezzo in direzione Y e il meccanismo di spinta laterale preme il pezzo contro il rullo di posizionamento laterale.
Specificità:
| Parametro del fascio H |
Dimensione massima Larghezza x Altezza |
500 × 500 mm |
| Min. Dimensione Larghezza x Altezza |
100 × 100 mm |
| Lunghezza del raggio |
2000 ∼ 13000 mm |
| |
Acciaio di canalizzazione |
10# ¢ 40# |
| Fuso principale |
Quanti? |
3 |
| Modello |
BT1 politica agricola |
| Potenza del motore |
11 kW |
| Velocità del mandrino |
100 ‰ 3000 giri/min |
| Diametro del foro |
φ5 φ30 mm |
| Asse CNC |
Potenza del servomotore dell'asse X |
Circa 4,5 kW |
| Potenza del servomotore dell'asse di posizionamento della trivellazione orizzontale |
Circa 1,5 kW |
| Potenza del servomotore dell'asse di posizionamento della perforazione verticale |
Circa 3 kW |
| Servomotore di alimentazione per trivellazione |
Circa 2 kW |
| Rivista di attrezzi |
Quanti? |
3 |
| Tipo |
Stile riga |
| Capacità del magazzino utensili |
4 x 3 |
| Precisione di elaborazione |
Diviazione della distanza tra le fori |
Due buchi entro un metro. |
± 0.5 |
| Il valore di deviazione ammissibile aumenta di ±0,2 mm per ogni ulteriore metro della distanza tra le fori e il massimo non supera ±2 mm. |
| Diviazione del margine finale |
±1,0 mm |
