Scopo della linea di produzione:

Questa linea di produzione è principalmente dedicata ai processi di perforazione, marcatura, segatura e taglio per materiali in acciaio, tra cui acciaio a forma di H e acciaio a canale.

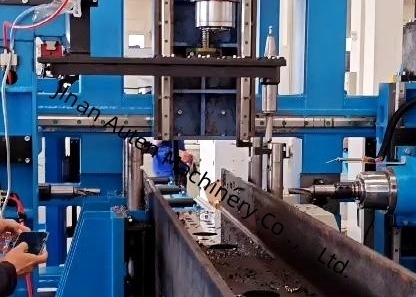

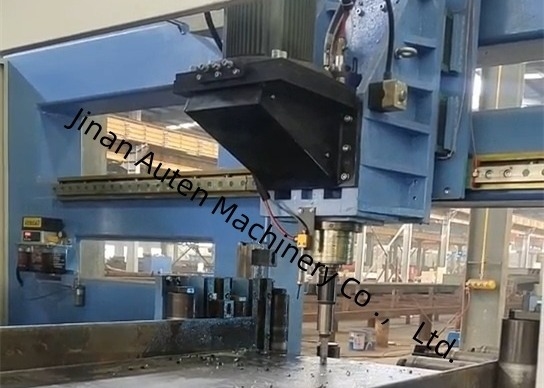

La macchina principale di perforazione utilizza 3 fusi ad alta velocità BT40 per effettuare operazioni di perforazione sulle tre superfici dell'acciaio, con un fusile designato per ogni superficie.Il corrispondente magazzino per utensili a riga può contenere fino a 4 specifiche di utensiliÈ dotato della capacità di convertire i disegni CAD in programmi di elaborazione e di supportare il funzionamento sincrono multi-thread, consentendo l'organizzazione razionale di compiti quali la perforazione,movimento del pezzoQuesto permette di svolgere due o tre di questi compiti in contemporanea, aumentando in tal modo significativamente l'efficienza della produzione.

La motosega principale utilizza una sega a fascia per eseguire il taglio a lunghezza fissa dell'acciaio.

Questa linea di produzione è dotata di un'interfaccia di comunicazione riservata, che facilita la futura gestione sistematica della linea di produzione da parte dei clienti.

1. Dispositivo per la digitazione
Marcare il pezzo

2Sistema di raffreddamento
Per raffreddare la trivella viene utilizzato il metodo di raffreddamento interno del fusibile e è inoltre dotato di un dispositivo di raffreddamento esterno.

3Sistema idraulico
Esso viene utilizzato per fornire energia per il dispositivo di pressatura e stampatura del pezzo da lavoro.

4Sistema pneumatico
Viene utilizzato per fornire potenza per dispositivi di spinta laterale, soffiatura a mandrino, ecc.

5Sistema di lubrificazione

Adotta una combinazione di lubrificazione centralizzata e lubrificazione manuale.e la lubrificazione manuale è utilizzata per altri punti di lubrificazione.

6. Sistema elettrico

Il sistema di controllo della linea di produzione è composto da un computer ospitante, un PLC, ecc.
Metodo di programmazione: Input disegni CAD o parametri di elaborazione attraverso l'interfaccia USB o tastiera per generare programmi di elaborazione.visualizzato e comunicato in qualsiasi momento in base al numero della parteLa linea di produzione può realizzare sia la regolazione manuale e il controllo di ogni parametro di lavorazione separatamente e il controllo automatico di tutto il processo.

PrincipaleSSpecificità:
