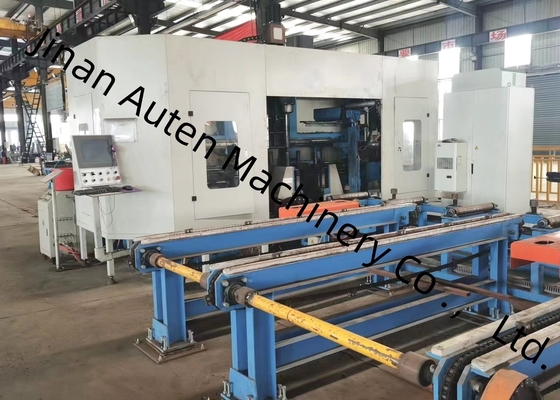

5-30mm Diametro di perforazione Intervallo 3D CNC H Beam Perforazione Tapping And Sawing Machine Line BT40 Fuso di perforazione
Scopo della linea di produzione:

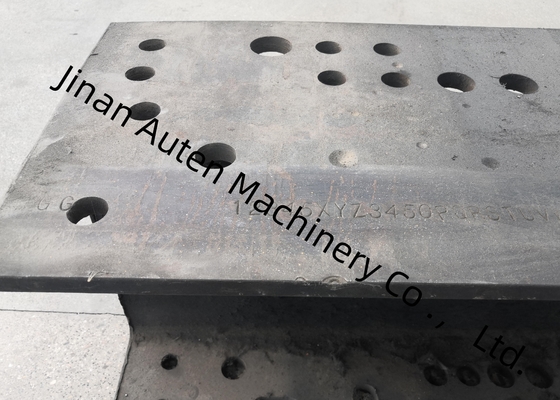

Questa linea di produzione è progettata principalmente per la perforazione, la marcatura, la segatura e il taglio di materiali in acciaio come acciaio a forma di H e acciaio a canale.
La macchina principale di perforazione utilizza 3 fusi ad alta velocità BT40 per eseguire operazioni di perforazione sulle tre superfici dell'acciaio, con un fusile assegnato a ciascuna superficie.Il corrispondente ripostiglio utensili a riga può contenere fino a 4 specifiche utensili. È in grado di convertire i disegni CAD in programmi di elaborazione e di consentire un funzionamento sincrono multi-thread, che consente l'organizzazione razionale di compiti quali la perforazione,movimento del pezzoQuesto permette di svolgere due o tre di questi compiti contemporaneamente, migliorando notevolmente l'efficienza della produzione.
La motosega principale utilizza una sega a fascia per tagliare l'acciaio fino a una lunghezza fissa.
Questa linea di produzione è dotata di un'interfaccia di comunicazione riservata, che facilita la futura gestione del sistema della linea di produzione da parte dei clienti.
1. carrello di alimentazione per trivellazione tridimensionale
È composto da ingranaggi, servomotori e manipolatori. Il manipolatore ha una buona rigidità e stabilità, può salire e scendere automaticamente secondo le specifiche del profilo,e appoggiare automaticamente il pezzoDopo che il manipolatore ha fissato il pezzo di lavoro, esso viene azionato dal servomotore.il pezzo è alimentato nella direzione X per garantire la precisione di lavorazione longitudinale della perforazione.
2. Ospite di perforazione tridimensionale
L'impianto di perforazione è costituito principalmente da una base, da un letto, da una diapositiva mobile, da una scatola a fusione, da un dispositivo di premitura superiore, da un dispositivo di fissaggio laterale e da una rivista di attrezzi a fila.
Il letto ha una buona rigidità e stabilità, può sopportare il carico e le vibrazioni generate dall'elaborazione ad alta velocità e garantire la precisione della macchina utensile.
Sono installati 3 casse a fusione, ovvero il lato fisso, il lato mobile e il casso a fusione dell'unità superiore, utilizzati rispettivamente per la perforazione orizzontale e verticale.Ogni scatola a fusione può essere azionata indipendentemente o completare le operazioni di perforazione contemporaneamente, che migliora notevolmente l'efficienza di produzione.e la corrispondente rivista per utensili a fila può installare fino a 4 diametri di trapano (quando non c'è strumento sul fusibile), e può elaborare automaticamente 4 diversi diametri di fori quando il pezzo viene fissato contemporaneamente.
L'alimentazione dello spinello è guidata da un servomotore, e veloce avanti, avanti e indietro può essere ottenuto attraverso il controllo del programma; il motore dello spinello è guidato da un servomotore dello spinello,e la velocità viene regolata senza gradini con un ampio intervallo di regolazione della velocità.
Le tre unità della scatola a mandrino sono appese sul lato del letto e ciascuna unità della scatola a mandrino è azionata da due serie di servomotori per ottenere il movimento orizzontale e verticale della scatola a mandrino,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm,Questa apparecchiatura preme il pezzo in due direzioni durante il processo di perforazione.C'è un meccanismo di pressatura a cilindro sopra il pezzo da lavoro per premere il pezzo contro il rullo di supporto orizzontale, ed è dotato di un meccanismo di premitura a cilindro laterale per premere il pezzo laterale.
3. Canale di scarico per perforazione 3D
È composto da un riduttore, un supporto per il canale, un rullo di supporto, un rullo di posizionamento laterale, una catena, ecc.
Il canale di scarico della sega viene utilizzato per trasportare il pezzo di lavoro dopo la sega.
PrincipaleSSpecificità:
| Parametro |
Valore |
| Dimensione del pezzo |
Intervallo larghezza |
150 ∼ 1250 mm |
| Intervallo di altezza |
100 ‰ 600 mm |
| Intervallo di lunghezza della materia prima |
2000 ∼ 12000 mm |
| Intervallo di lunghezza del pezzo finito |
2000 ∼ 12000 mm |
| Fusoli di perforazione |
Numero di fusioni di perforazione |
3 |
| Conicità dell'apertura dello spinello |
BT1 politica agricola |
| Potenza del motore a fusione |
11 kW |
| Velocità di rotazione |
200~3000 giri/min |
| Intervallo di diametro di perforazione |
φ5 ~ φ30 |
| Asse CNC |
Potenza del servomotore dell'asse X |
Circa 4,4 kW. |
| Velocità massima sull'asse X |
40 m/min |
| Potenza del servomotore per l'asse di posizionamento orizzontale di perforazione |
Circa 1,5 kW |
| Velocità massima dell'asse di posizionamento orizzontale di perforazione |
10 m/min |
| Potenza del servomotore dell'asse di alimentazione orizzontale di perforazione |
Circa 2 kW |
| Velocità massima dell'asse di posizionamento orizzontale di perforazione |
10 m/min |
| Potenza del servomotore per l'asse di posizionamento verticale della perforazione |
Circa 3 kW. |
| Velocità massima dell'asse di posizionamento verticale della perforazione |
10 m/min |
| Potenza del servomotore per l'asse di alimentazione verticale di perforazione |
Circa 3 kW. |
| Velocità massima dell'asse di alimentazione verticale di perforazione |
10 m/min |
| Rivista di attrezzi |
Quantità |
3 serie |
| Tipo |
tipo in linea |
| Quantità di attrezzi |
4 x 3 |
| Unità di marcatura idraulica |
Quota di caratteri |
36 |
| Dimensione del carattere |
Φ10 |
