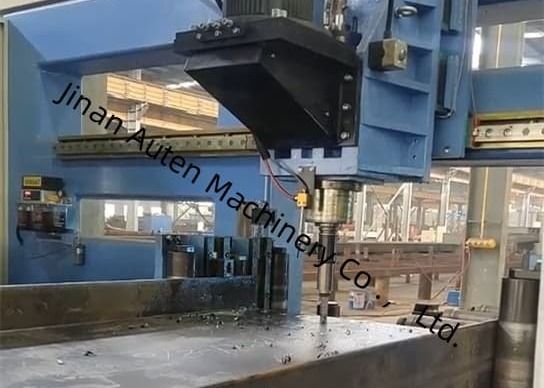

BT40 Modello Macchina per la trivellazione a fascia H CNC ad alta precisione con mandrino principale di 5-30 mm di diametro del foro

Trapano CNC di precisione ad alta velocità per mandrino principale modello BT40 per foratura di travi a H, diametro fori 5-30 mm

Settore di applicazione:

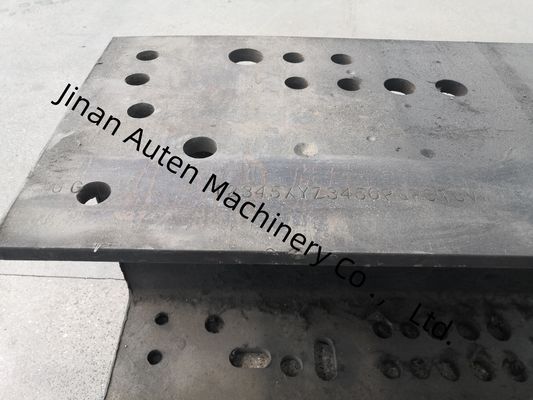

Questa macchina utensile è utilizzata principalmente per la foratura di acciaio a forma di H. La macchina utensile utilizza tre mandrini di foratura di precisione ad alta velocità per forare il pezzo. Ha le caratteristiche di elevata precisione di lavorazione e funzionamento conveniente. È un'attrezzatura ad alta efficienza indispensabile nel settore delle strutture in acciaio ed è ampiamente utilizzata nell'edilizia, nei ponti, nei tralicci di torri e nelle griglie. E altre industrie.

Componenti della foratrice CNCLinea:

La foratrice è composta principalmente da corpo macchina principale, sistema di alimentazione CNC, trasportatore di uscita, sistema di raffreddamento, sistema idraulico, sistema pneumatico, sistema di lubrificazione, sistema elettrico e carrello per materiale di scarto. La linea di produzione adotta una struttura a letto fisso e una struttura a pezzo mobile. Il trapano tridimensionale di questa struttura è comodo per la produzione automatizzata.

Corpo macchina principale:

È composto principalmente da una base, un letto, un tavolo scorrevole mobile, un cannotto, un dispositivo di pressatura superiore, un dispositivo di pressatura laterale e un magazzino utensili a fila.

Il letto ha una buona rigidità e stabilità, può sopportare il carico e le vibrazioni generate dalla lavorazione ad alta velocità e garantire la precisione della macchina utensile.

Ci sono un totale di 3 canotti installati sulla macchina principale, vale a dire il lato fisso, il lato mobile e il cannotto dell'unità superiore, per la foratura rispettivamente nelle direzioni orizzontale e verticale. Ogni cannotto può essere azionato indipendentemente e può anche completare le operazioni di foratura contemporaneamente, il che migliora notevolmente l'efficienza produttiva. Ogni cannotto ha un set di mandrini meccanici ad alta velocità BT40 e il corrispondente magazzino utensili a fila può installare fino a 4 diametri di punte (quando non c'è utensile sul mandrino) e 4 diverse aperture possono essere elaborate automaticamente quando il pezzo viene bloccato una volta. L'avanzamento del mandrino è azionato da un servomotore, che può realizzare l'avanzamento rapido, l'avanzamento di lavoro e il riavvolgimento rapido tramite il controllo del programma; il motore del mandrino è azionato da un servomotore del mandrino, la velocità è regolata in modo continuo e l'intervallo di velocità è ampio.

Tre unità del cannotto sono appese al letto e ogni unità del cannotto è azionata da due set di servomotori per realizzare il movimento orizzontale e verticale del cannotto, che è azionato da viti a sfera e guidato da guide lineari a rulli di precisione. Questa apparecchiatura comprime il pezzo in due direzioni durante il processo di foratura. Sopra il pezzo, c'è un cilindro dell'olio che aziona un meccanismo di pressatura per premere il pezzo sul rullo di supporto orizzontale e un cilindro dell'olio che aziona un meccanismo di pressatura per premere il pezzo dal lato.

Specifiche:
