Macchina per foratura di profilati in acciaio CNC ad alta velocità 200 m/min Velocità massima di taglio della punta

Macchina per foratura acciaio angolare CNC ad alta velocità, velocità di taglio massima della punta 200 m/min

Utilizzo del prodotto:

Questa linea di produzione di punzonatura acciaio angolare CNC personalizzata è costruita appositamente per operazioni di foratura e punzonatura su acciaio angolare di grandi dimensioni e ad alta resistenza, un materiale strutturale critico ampiamente utilizzato nella produzione di torri per linee di trasmissione. La linea di produzione è in grado di lavorare con precisione tutti i fori specificati nei componenti in acciaio angolare, offrendo un'eccellente qualità dei fori, una precisa accuratezza posizionale, un'elevata efficienza produttiva e un alto grado di capacità di lavorazione automatizzata.

Parametri principali:

Caratteristiche del prodotto:

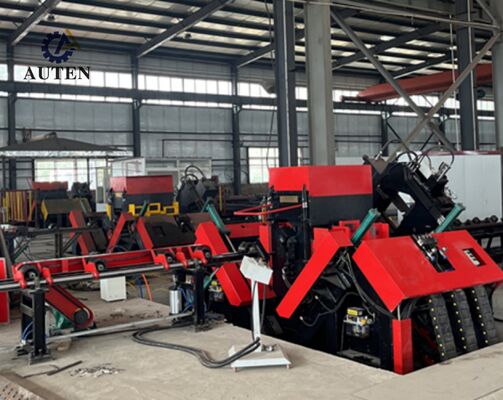

La linea di produzione di foratura acciaio angolare CNC presenta un'architettura di lavorazione altamente automatizzata, che incorpora un sistema di carico automatico composto da un trasportatore trasversale di materiale e un meccanismo di carico rotante, un sistema di scarico automatico e un sistema intelligente di alimentazione del pezzo. Le operazioni di foratura, punzonatura e marcatura possono essere completate sequenzialmente all'interno di un unico ciclo di lavorazione continuo, eliminando la necessità di intervento manuale durante la lavorazione. Questa automazione integrata riduce significativamente i requisiti di manodopera, aumenta la capacità produttiva, garantisce una qualità di lavorazione costante e fornisce prestazioni dell'attrezzatura stabili e affidabili.

L'unità di marcatura della linea di produzione di punzonatura e marcatura acciaio angolare CNC presenta una costruzione rigida a telaio chiuso, garantendo un'eccellente stabilità strutturale e mantenendo una costante accuratezza di marcatura durante un funzionamento continuo prolungato. L'assemblaggio comprende una base di supporto fissa installata sul telaio della macchina, una tavola di lavoro mobile e una testa di marcatura a caratteri azionata idraulicamente. In base ai programmi di lavorazione generati dal sistema di controllo CNC, le operazioni di marcatura vengono eseguite automaticamente alle coordinate designate specificate nei disegni tecnici. Per accogliere profili in acciaio angolare di diverse dimensioni, l'unità di marcatura è inoltre dotata di un meccanismo di regolazione manuale, che consente un posizionamento verticale flessibile dell'assemblaggio di marcatura mobile e una regolazione accurata della testa di marcatura per soddisfare i requisiti di produzione specifici.

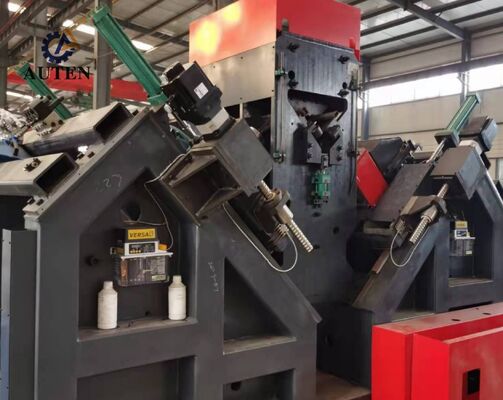

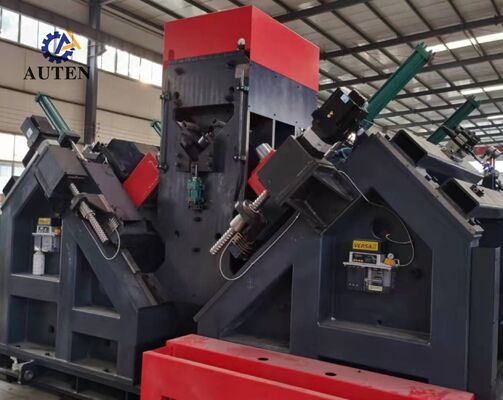

Il sistema di foratura dell'attrezzatura di lavorazione per torri di trasmissione CNC offre un'elevata precisione di posizionamento e prestazioni di lavorazione stabili. Il meccanismo di alimentazione del materiale è azionato da un servomotore ad alte prestazioni e impiega un sistema di trasmissione a cremagliera e pignone per ottenere un movimento fluido e preciso del pezzo. Un dispositivo di rilevamento della posizione della cremagliera, insieme a un encoder di feedback ad alta precisione, forma un sistema di posizionamento a circuito chiuso completo, garantendo un posizionamento affidabile e accurato del materiale durante tutto il processo di lavorazione. Allo stesso tempo, le teste di foratura che operano lungo entrambe le direzioni delle flange dell'acciaio angolare sono azionate da servo tramite meccanismi a vite a ricircolo di sfere di precisione, fornendo un posizionamento accurato dei fori, una stabilità di lavorazione costante e una qualità di lavorazione superiore per i componenti in acciaio angolare.

Il sistema di controllo CNC basato su computer industriale presenta un'interfaccia operativa in lingua cinese conveniente, che consente agli operatori di produzione di gestire le funzioni della macchina in modo efficiente e intuitivo. Il sistema fornisce una visualizzazione grafica delle configurazioni dei pezzi e delle informazioni sulle coordinate dei fori, facilitando la verifica della lavorazione e il monitoraggio del processo in tempo reale. Supporta inoltre l'importazione diretta di programmi di lavorazione generati da software di programmazione professionali, migliorando sostanzialmente l'efficienza dell'archiviazione, classificazione, recupero dei programmi CNC e gestione completa della produzione.

I campioni dimostrativi comprendono un'ampia selezione di dimensioni standard di acciaio angolare e schemi di fori rappresentativi comunemente applicati nella produzione di torri per linee di trasmissione. Questi componenti campione consentono a clienti, ingegneri e personale di controllo qualità di valutare direttamente le capacità di lavorazione dell'attrezzatura, tra cui precisione di foratura, qualità di marcatura, coerenza dimensionale e prestazioni complessive di lavorazione. Come pezzi di lavoro di riferimento pratici, i campioni forniscono una base efficace per verificare l'idoneità della macchina per i requisiti effettivi di produzione di torri di trasmissione.

Nelle applicazioni di trasmissione di energia ad altissima tensione (UHV), le torri di trasmissione devono resistere a condizioni ambientali impegnative, carichi strutturali significativi e stress operativi prolungati. Questo sistema di lavorazione acciaio angolare CNC è specificamente progettato per la produzione dei membri in acciaio angolare che formano la struttura portante primaria delle torri di trasmissione. Esegue operazioni di foratura e marcatura ad alta precisione sull'acciaio angolare utilizzato per i corpi delle torri, le traverse e altri componenti strutturali critici, garantendo un posizionamento accurato dei fori, una qualità di connessione affidabile e un assemblaggio preciso. Migliorando l'integrità strutturale, la sicurezza operativa e l'affidabilità del servizio a lungo termine, il sistema fornisce una soluzione di produzione efficiente e affidabile per le moderne infrastrutture di trasmissione di energia e la produzione di torri di trasmissione ad alto volume.
