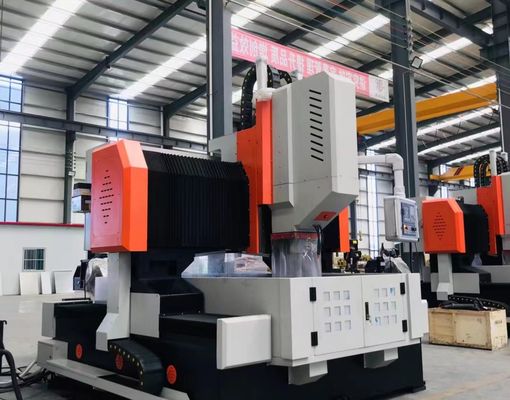

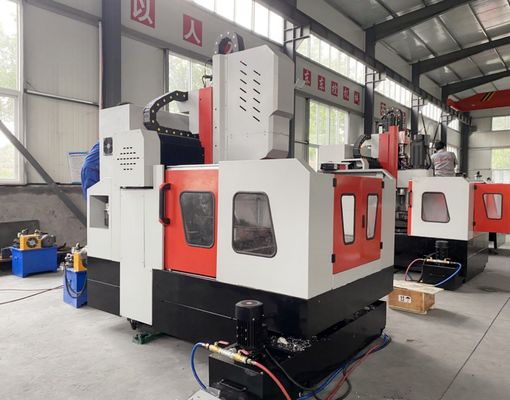

Macchine di fresatura avanzate ad alta velocità CNC per la perforazione di lamiere per grandi lamiere di acciaio

Macchine avanzate ad alta velocità per la trivellazione e la fresatura di lamiere CNC per grandi lamiere di acciaio

Applicazione:

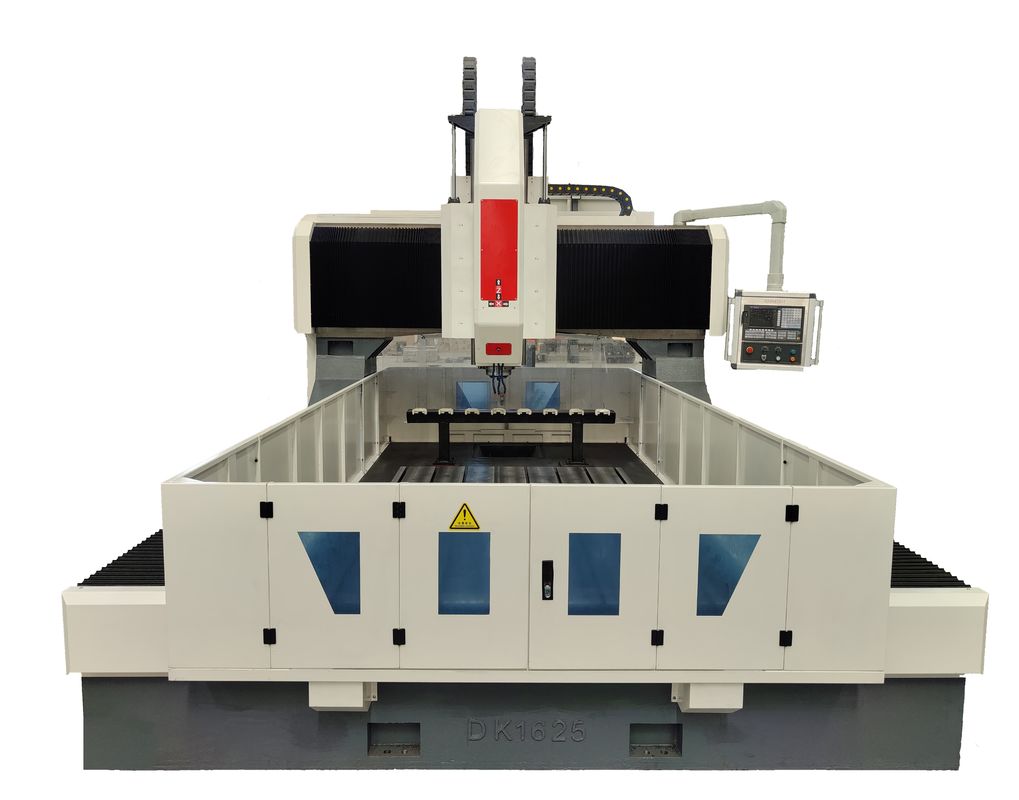

Questa macchina per la trivellazione e la fresatura di piastre di tipo portale CNC è stata appositamente sviluppata per eseguire una vasta gamma di processi di lavorazione, tra cui la perforazione, la cammaratura, il tappaggio, la fresatura e il foraggio,sulle lamiere di acciaio e sui componenti strutturaliFornisce soluzioni di lavorazione di fori altamente efficienti per vari pezzi da lavorare quali flange, dischi, anelli e strutture di piastre nell'intervallo di spessore applicabile.La macchina supporta sia l'elaborazione a fori aperti che a fori ciechi ed è adatta per la lavorazione di componenti compositi mono-materiali e multistrato. Integrando la tecnologia CNC avanzata, l'apparecchiatura offre un funzionamento conveniente, capacità di elaborazione automatizzata e prestazioni di produzione di alta precisione,rendendola una soluzione ideale per la produzione industriale su larga scala che richiede efficienza, precisione e affidabilità.

Specificità:

Caratteristiche del prodotto

1Sistema di trasmissione ad alta precisione:
La macchina adotta guide lineari di fabbricazione taiwanese e gruppi di slider di precisione, garantendo un movimento liscio dell'asse, un'eccellente stabilità del movimento,e maggiore capacità di carico per applicazioni di lavorazione pesante.

1) L'asse X è dotato di due linee di guida lineari di rotolamento, che forniscono sia la guida laterale che il supporto strutturale per soddisfare le esigenze delle operazioni di perforazione ad alta velocità.Il movimento dell'asse è azionato da un servomotore CA combinato con un sistema di trasmissione a vite a sfera ad alta precisione, garantendo un posizionamento preciso e un movimento lineare regolare.

2) L'asse Y è progettato con due linee di guida lineari a rotolamento pesanti installate su ciascun lato, con tre slider di tipo quadrato montati su ciascuna guida per formare una struttura di scorrere a portiere altamente rigida.Questa configurazione ottimizzata fornisce una resistenza strutturale e una stabilità eccezionali, offrendo vantaggi quali bassa resistenza all'attrito, elevata velocità di percorrenza, eccellente assorbimento delle vibrazioni,e lunghezza di vitaIl movimento del portiere adotta un sistema di azionamento sincrono a doppio servo, con servomotori installati su entrambi i lati per azionare contemporaneamente le viti a sfera.garantire un movimento sincronizzato e prestazioni di lavorazione precise controllate CNC.

3) Il carrello a fusione è dotato di quattro linee di guida lineari per lavori pesanti, che forniscono un'eccezionale rigidità, un'elevata precisione di posizionamento, eccellenti prestazioni dinamiche,e funzionamento stabile anche in condizioni di lavorazione a bassa velocità.

2Sistema di lubrificazione automatico e struttura protettiva:
La macchina è dotata di un sistema di lubrificazione automatica volumetrica di fabbricazione taiwanese con una precisa distribuzione della pressione.Il sistema fornisce automaticamente lubrificante a tutti i principali componenti in movimento, comprese le guide lineari, le viti a sfera e i sistemi di trasmissione a cremagliera, garantendo una copertura completa della lubrificazione e prolungando efficacemente la vita utile dei componenti critici.I sistemi dell'asse X e dell'asse Y sono muniti di coperture di protezione antipolvere, mentre intorno al tavolo di lavoro sono disposte protezioni impermeabili per proteggere la struttura della macchina e migliorare l'affidabilità operativa.

3Sistema di controllo CNC KND avanzato:

La macchina utilizza servomotori assoluti ad alta precisione per il controllo dell'azionamento ed è dotata di un'interfaccia di comunicazione RS232, uno schermo a colori e un'interfaccia operativa in lingua cinese.Il sistema CNC supporta sia il funzionamento locale che l'input di dati USB esterno, che fornisce una gestione del programma conveniente, un trasferimento flessibile dei dati e un controllo efficiente della lavorazione.

Questa apparecchiatura industriale per la perforazione e la marcatura delle lamiere di metallo a portale CNC ad alte prestazioni è elaborata per la lavorazione di precisione di componenti e parti strutturali di tipo piastra.Altri apparecchi per la lavorazione del ferro o dell'acciaioIn questo caso, il valore di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di una parte di un'altra.

In officine di costruzioni in acciaio, queste apparecchiature forano e fresano con precisione le piastre strutturali e i componenti di collegamento.stabilendo così una solida base per l'assemblaggio stabile delle strutture in acciaio- nel settore dell'energia eolica,L'azienda fornisce soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo indispensabile che garantisce che questi componenti siano in grado di resistere a condizioni ambientali difficili (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi e supporti per ponti, permettendo la formazione di travi stabili,connessioni durevoli progettate per sopportare carichi dinamici per tutta la durata prolungata del ponte.
