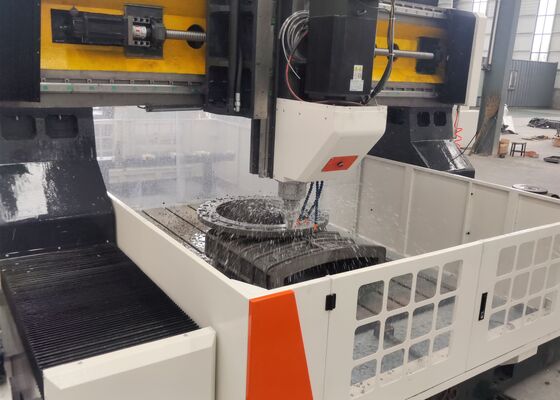

Macchine per la perforazione e la fresatura di lamiere CNC ad alta velocità per flange
Applicazione:
La macchina CNC per la perforazione e la fresatura delle lastre a grattaforma è specificamente sviluppata per la lavorazione ad alta precisione di lamiere di tubi, flange, piastre di cuscinetti, componenti degli scambiatori di calore,e un'ampia gamma di pezzi di lavoro di tipo piastra utilizzati nella lavorazione petrolchimicaLa macchina supporta la perforazione ad alta velocità del carburo con liquido di raffreddamento attraverso il mandrino,con un'intensità di calore inferiore o uguale a 50 °C,. Integrando perforazione, cammering, tap, fresatura e perforazione in una singola piattaforma di lavorazione CNC, fornisce eccezionale flessibilità di lavorazione ed efficienza di produzione.Una testa di fresatura automatica ad angolo retto a scelta migliora ulteriormente le sue capacità consentendo un'efficiente perforazione laterale, il tappaggio e la fresatura di pezzi complessi.
Specificità:
| Modello |
PHD2020 |
| Dimensione del pezzo |
LxW (mm) |
2000x2000 |
| Larghezza della fessura in T del banco di lavoro (mm) |
28 |
| Testa di potenza di perforazione |
- Qty. |
1 |
| Conico di fusione |
BT1 commercio |
| Diametro massimo di perforazione (mm) |
Φ80 |
| Spessore massimo (mm) |
≤ 250 |
| Diametro del tap |
M3-M30 |
| Velocità del mandrino (r/min) |
30 ~ 3000 |
| Potenza del motore del servospindle (kW) |
22/30 |
| Movimento laterale della testa di propulsione (asse X) |
Corsa massima orizzontale (mm) |
2000 |
| Velocità di movimento laterale (r/min) |
0 ~ 8 |
| Potenza del servomotore per movimento laterale (kW) |
2.4 |
| Movimento longitudinale del grattacielo (asse Y) |
Corso di alimentazione massimo (mm) |
2000 |
| Velocità di movimento dell'alimentazione (m/min) |
0 ~ 8 |
| Potenza del servomotore (kW) |
2.4 |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. corsa (mm) |
800 |
| Velocità di movimento (m/min) |
0 ~ 8 |
| Potenza del servomotore (kW) |
2.4 |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistema elettrico |
Sistema CNC |
FAGOR/KND/GSK |
| Cambi utensili |
Tipo di disco (facoltativo) |
24 posizioni degli utensili |
| Dimensione complessiva |
LxWxH (m) |
5.3x3.8x2.7 |
Caratteristiche del prodotto

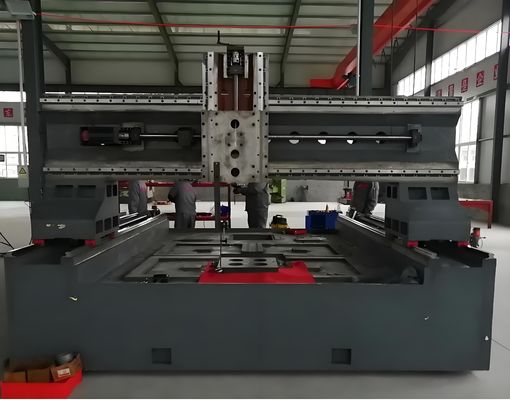

1L'apparecchiatura è costituita da una base di macchina pesante, da un impianto a scivolo longitudinale, da una struttura di portiere, da un meccanismo a scivolo trasversale, da un'unità di alimentazione verticale, da una testa di mandrino per la perforazione e la fresatura, da un tavolo da lavoro,sistema di circolazione del liquido di raffreddamento, trasportatore automatico per la rimozione dei chip, sistema di lubrificazione centralizzato, sistema pneumatico, armadio di controllo elettrico e altri componenti di supporto.Questi moduli integrati creano una piattaforma di lavorazione CNC completa ed efficiente progettata per soddisfare i requisiti della produzione industriale ad alta precisione.
2La testa di mandrino scorrevole servo-driven integra molteplici operazioni di lavorazione, tra cui perforazione, riaming, tapping, chamfering e slot milling.Questi processi possono essere eseguiti in modo indipendente o attraverso un controllo multiasse coordinato, offrendo un'eccezionale flessibilità e versatilità di lavorazione.Il fusibile è dotato di un fusibile di raffreddamento interno BT50 di alta precisione fabbricato a Taiwan e dispone di un sistema di fissaggio automatico degli utensili utilizzando la tecnologia a molla a discoIl meccanismo idraulico di rilascio dell'utensile consente una sostituzione rapida e comoda dell'utensile, accorciando efficacemente i cicli di cambio dell'utensile e migliorando l'efficienza generale della produzione.
3Le guide lineari ad alta precisione sono applicate in tutti i principali assi di movimento della macchina per garantire un funzionamento regolare, un'eccellente rigidità meccanica e prestazioni di posizionamento accurate.Il sistema di azionamento dell'alimentazione adotta servomotori CA combinati con trasmissione a cinghia sincrona e meccanismi a vite a sfera di precisione, offrendo una precisione di posizionamento superiore, un'eccellente ripetibilità e un'affidabile stabilità di lavorazione a lungo termine.
4. Il letto della macchina e il telaio del portiere sono fabbricati in ghisa di qualità superiore o strutture in acciaio saldato ad alta resistenza.tutti i principali componenti strutturali sono sottoposti a ricottura a tensione ad alta temperaturaQuesto processo di produzione avanzato migliora efficacemente la rigidità strutturale, aumenta la stabilità dimensionale,e garantisce prestazioni di lavorazione costantemente accurate per tutta la vita utile dell'apparecchiatura.
La macchina CNC per la trivellazione e la fresatura delle piastre è un centro di lavorazione CNC ad alte prestazioni specificamente sviluppato per la lavorazione di precisione dei componenti delle piastre e delle parti strutturali in acciaio.È ideale per l'elaborazione di flange, dischi, anelli, lamiere di acciaio e altri pezzi simili all'interno della gamma di lavorazione specificata.e capacità di lavorazione multifunzionale, la macchina fornisce una soluzione efficiente e affidabile per applicazioni industriali che richiedono una precisione eccezionale, un'elevata produttività e un funzionamento stabile.

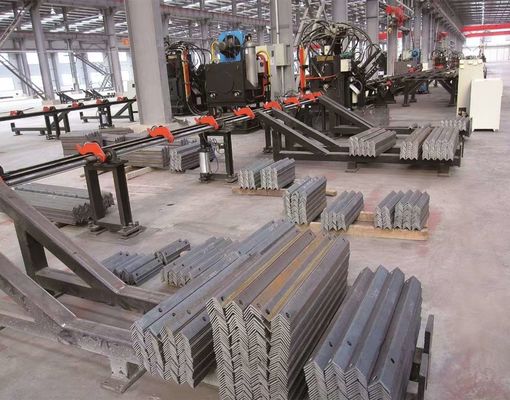

In impianti di fabbricazione di acciaio strutturale, l'apparecchiatura esegue operazioni di perforazione e fresatura ad alta precisione su piastre strutturali, piastre base e componenti di collegamento,fornitura di parti lavorate con precisione per l'assemblaggio efficiente di strutture in acciaioNell'industria dell'energia eolica è ampiamente utilizzato per la lavorazione di sezioni di torri di turbine eoliche e componenti di flange di grande diametro, garantendo un'eccellente precisione dimensionale, consistenza strutturale,e affidabilità a lungo termine in condizioni difficili come forti carichi di vento e fluttuazioni di temperatura estremeNei progetti di costruzione di ponti, la macchina è ampiamente applicata per la lavorazione di travi di ponti, piastre di fusione e componenti strutturali di supporto,la produzione di connessioni di precisione ad alta resistenza in grado di sopportare carichi dinamici a lungo termineAttraverso la sua combinazione di capacità di lavorazione avanzata, prestazioni affidabili e precisione superiore, l'apparecchiatura contribuisce significativamente a migliorare la sicurezza strutturale, la stabilità operativa,e una durata di vita prolungata per i progetti di ponti e infrastrutture su larga scala.
