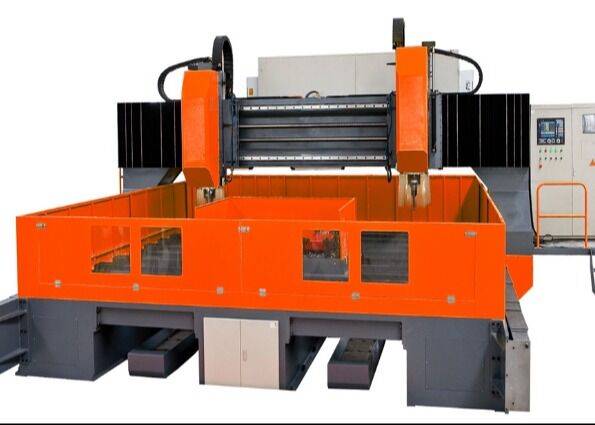

Utilizzo industriale Gantry CNC Plate Drilling And Milling Machine con trasportatore a chip

Foratrice e fresatrice per piastre CNC a portale per uso industriale con convogliatore di trucioli

Applicazione:

La macchina per foratura e fresatura di piastre a portale CNC è stata sviluppata appositamente per la lavorazione ad alta precisione di piastre tubiere, flange, piastre portanti, componenti di scambiatori di calore e un'ampia gamma di pezzi a piastre utilizzati nella lavorazione petrolchimica, nella produzione di energia nucleare, nell'energia eolica, nella produzione di caldaie e nella fabbricazione di acciaio strutturale. La macchina supporta la foratura in metallo duro ad alta velocità con refrigerante attraverso il mandrino, nonché la foratura elicoidale ad alta velocità con refrigerante esterno. Integrando foratura, smussatura, maschiatura, fresatura e alesatura in un'unica piattaforma di lavorazione CNC, offre eccezionale flessibilità di lavorazione ed efficienza produttiva. Una testa di fresatura automatica ad angolo retto opzionale migliora ulteriormente le sue capacità consentendo un'efficiente foratura laterale, maschiatura e fresatura di pezzi complessi.

Specifiche:

Caratteristiche del prodotto

1. L'attrezzatura è costituita principalmente da un basamento macchina per carichi pesanti, un gruppo slitta longitudinale, una struttura a portale, una slitta trasversale, un meccanismo di avanzamento verticale, una testa del mandrino di foratura e fresatura, un piano di lavoro, un sistema di circolazione del refrigerante, un sistema di rimozione automatica dei trucioli, un'unità di lubrificazione centralizzata, un sistema pneumatico, un armadio di controllo elettrico e altri componenti ausiliari, che formano una piattaforma di lavorazione completa ed altamente efficiente.

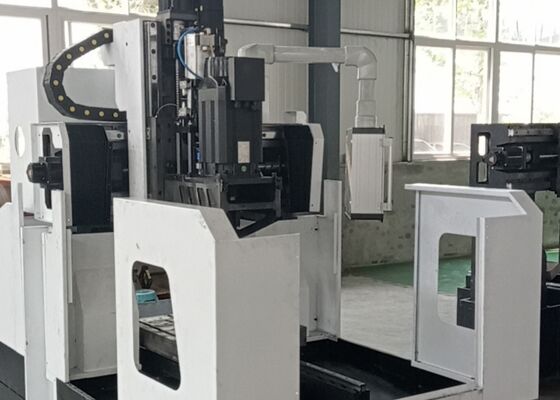

2. La testa del mandrino scorrevole servoassistita integra molteplici funzioni di lavorazione, tra cui foratura, alesatura, maschiatura, smussatura e fresatura di scanalature. Queste operazioni possono essere eseguite in modo indipendente o in modalità multiasse coordinata per massimizzare la flessibilità di lavorazione. Il mandrino è dotato di un mandrino BT50 con raffreddamento interno ad alta precisione prodotto a Taiwan e presenta un meccanismo di bloccaggio automatico dell'utensile con molla a disco. Il rilascio idraulico dell'utensile consente la sostituzione rapida e comoda di punte e frese, migliorando significativamente l'efficienza della lavorazione e riducendo i tempi di fermo non produttivi.

3. Guide lineari ad alta precisione sono integrate in tutta la macchina per garantire un movimento regolare degli assi, una rigidità eccezionale e un'eccezionale precisione di movimento. Il sistema di alimentazione è alimentato da servomotori CA tramite trasmissione a cinghia sincrona e gruppi di viti a ricircolo di sfere di precisione, garantendo precisione di posizionamento superiore, eccellente ripetibilità e stabilità di lavorazione affidabile a lungo termine.

4. Il basamento della macchina e il telaio del portale sono realizzati in ghisa di prima qualità o strutture in acciaio saldato per carichi pesanti. Tutti i principali componenti strutturali sono sottoposti a ricottura di distensione ad alta temperatura prima della lavorazione, seguita da un trattamento di distensione secondario dopo la semifinitura. La lavorazione finale di precisione garantisce un'eccellente rigidità strutturale, stabilità dimensionale superiore e precisione di lavorazione costantemente elevata per tutta la vita utile della macchina.

La foratrice e fresatrice per piastre CNC Gantry è un centro di lavoro CNC ad alte prestazioni sviluppato appositamente per la lavorazione di precisione di componenti in lamiera e pezzi strutturali. È ideale per la lavorazione di flange, dischi, anelli, piastre piane e componenti simili entro la capacità di lavorazione specificata della macchina. Caratterizzato da una struttura meccanica rigida, tecnologia CNC avanzata e capacità di lavorazione multifunzionali, fornisce una soluzione ideale per applicazioni industriali che richiedono precisione eccezionale ed elevata efficienza produttiva.

Negli impianti di fabbricazione di acciaio strutturale, la macchina esegue forature e fresature di precisione di piastre strutturali, piastre di base ed elementi di connessione, fornendo componenti accuratamente lavorati per un efficiente assemblaggio di strutture in acciaio. Nel settore dell'energia eolica, è ampiamente utilizzato per la lavorazione di sezioni di torri di turbine eoliche e gruppi di flange di grande diametro, garantendo un'eccellente precisione dimensionale e affidabilità strutturale in ambienti operativi difficili, inclusi forti carichi di vento e fluttuazioni di temperatura estreme. Nei progetti di costruzione di ponti, l'attrezzatura è ampiamente utilizzata per la lavorazione di travi di ponti, piastre di giunzione e elementi strutturali di supporto, producendo connessioni durevoli e ad alta resistenza in grado di resistere a carichi dinamici a lungo termine. Di conseguenza, contribuisce in modo significativo alla sicurezza strutturale, all’affidabilità operativa e alla durata prolungata delle infrastrutture dei ponti su larga scala.
