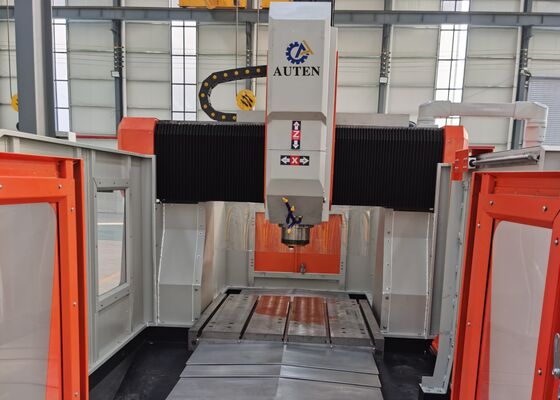

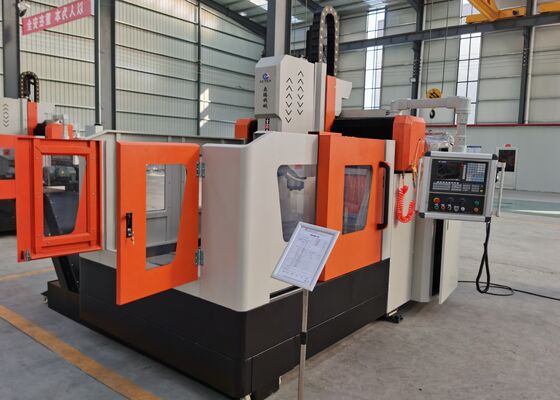

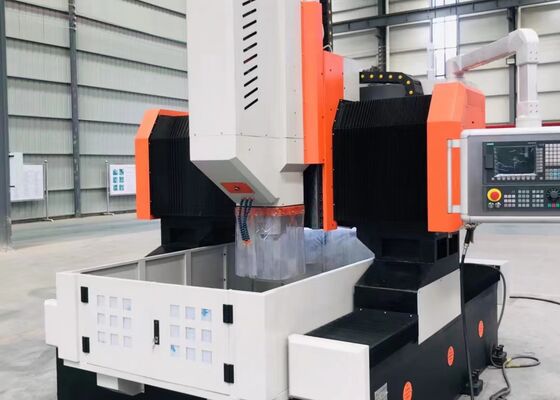

La generazione di energia eolica utilizza una macchina di perforazione a flangia CNC di piccole dimensioni

La generazione di energia eolica utilizza la perforatrice di piccole dimensioni con flangia CNC BT50 cono mandrino

Applicazione:

La macchina di foratura e fresatura a portale CNC per piastre di acciaio viene utilizzata principalmente per la lavorazione di piastre tubiere, flange, cuscinetti, scambiatori di calore e altri componenti in settori quali quello petrolchimico, dell'energia nucleare, dell'energia eolica, delle caldaie e delle strutture in acciaio. Supporta la foratura ad alta velocità utilizzando punte in metallo duro con raffreddamento interno o punte elicoidali ad alta velocità con raffreddamento esterno. La macchina offre un'ampia gamma di funzioni, tra cui foratura, smussatura, maschiatura, fresatura e alesatura. Inoltre, può essere equipaggiato opzionalmente con una testa ad angolo retto automatica per eseguire operazioni di foratura laterale, maschiatura e fresatura.

Specifiche:

Caratteristiche del prodotto

1. La macchina per foratura, fresatura e marcatura di piastre e flange comprende diversi componenti essenziali, tra cui base, slitta longitudinale, portale, slitta trasversale, unità di avanzamento verticale, mandrino di foratura e fresatura, piano di lavoro, sistema di raffreddamento, sistema di rimozione automatica dei trucioli, sistema di lubrificazione automatica, sistema pneumatico, sistema elettrico e altri elementi critici.

2. La testa di perforazione scorrevole servoassistita della macchina da taglio per lastre d'acciaio CNC è in grado di eseguire operazioni di foratura, alesatura, maschiatura, smussatura e fresatura di scanalature. Può operare sia in coordinamento con altre unità che in modo indipendente. Il mandrino di foratura è dotato di un mandrino di alta precisione prodotto a Taiwan (raffreddamento interno) con cono BT50 e incorpora un meccanismo di brocciatura automatica con molla a farfalla. Questo design consente una comoda sostituzione dell'utensile attraverso un sistema di rilascio dell'utensile a biella e cilindro idraulico, consentendo il passaggio rapido tra punte e frese.

3. La macchina per foratura e marcatura è costruita con guide lineari ad alta precisione, garantendo un movimento fluido e preciso. Un servomotore CA aziona una cinghia sincrona e un gruppo vite a ricircolo di sfere di precisione, garantendo un'eccezionale precisione di posizionamento.

4. Il telaio e il portale della macchina a portale in lamiera sono costruiti con pezzi fusi o piastre di acciaio di alta qualità saldate. Questi componenti vengono sottoposti a ricottura ad alta temperatura prima della lavorazione, seguita da un processo di ricottura secondaria dopo la semifinitura per alleviare le tensioni interne. Vengono quindi lavorati con precisione per garantire precisione uniforme e stabilità strutturale.

La tagliatrice per piastre a portale CNC è una soluzione industriale ad alte prestazioni, meticolosamente progettata per la lavorazione precisa di componenti a forma di piastra ed elementi strutturali. È specificamente progettato per accogliere pezzi come flange, dischi, anelli e piastre piane, a condizione che lo spessore dei materiali rientri nella capacità di lavorazione effettiva specificata della macchina.

Nelle officine di fabbricazione di strutture in acciaio, questa foratrice per piastre esegue operazioni precise di foratura e fresatura su piastre strutturali ed elementi di collegamento, fornendo una base affidabile per l'assemblaggio stabile di strutture in acciaio. Nel settore dell'energia eolica, fornisce lavorazioni ad alta precisione per torri e flange di turbine eoliche, un processo essenziale che garantisce che questi componenti possano resistere a condizioni ambientali impegnative, come forti venti e variazioni di temperatura. Nei progetti di costruzione di ponti, l'apparecchiatura elabora travi e supporti del ponte, consentendo la formazione di connessioni stabili e durevoli in grado di sopportare carichi dinamici per tutta la vita utile del ponte.
