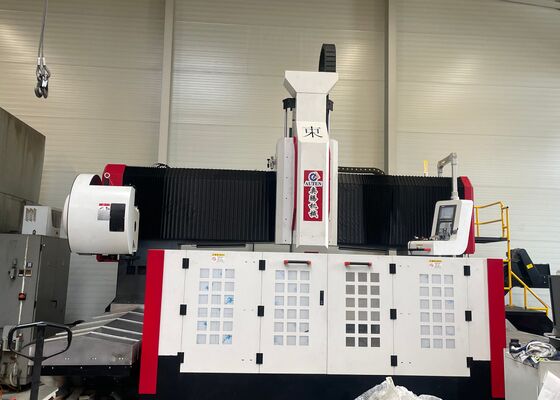

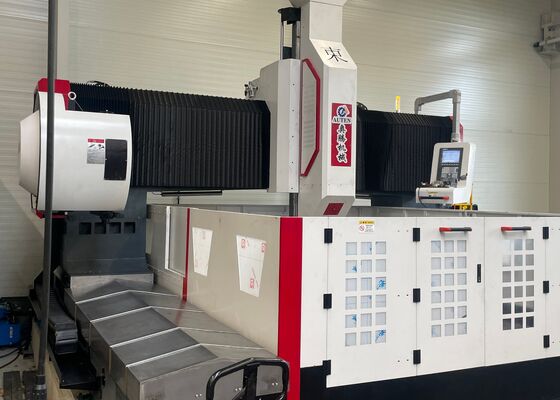

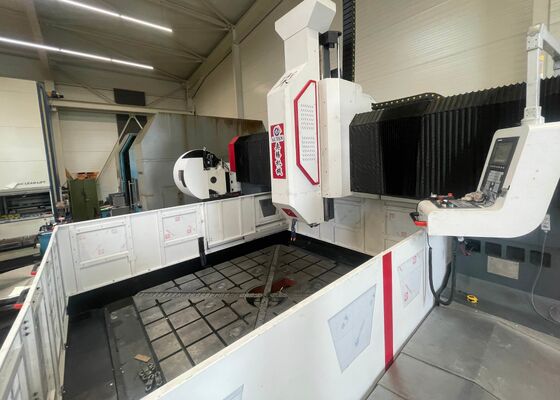

Modello PHD3535 Fresatrice per trivellazione a guanciale CNC di tipo diviso Φ100 mm di diametro di trivellazione

Modello PHD3535 Tipo spaccato Fresatrice per perforazione a cavalletto CNC Diametro di perforazione di Φ100 mm

Introduzione al prodotto:

Questa attrezzatura è progettata per la foratura, smussatura, maschiatura e fresatura di piastre e componenti strutturali. Viene utilizzato principalmente per la foratura ad alta efficienza di pezzi come flange, dischi, anelli e piastre entro l'intervallo di spessori di lavorazione specificati. Sia i fori passanti che i fori ciechi possono essere realizzati su componenti monomateriale e su materiali compositi. Il processo di lavorazione è controllato digitalmente, garantendo un funzionamento intuitivo. Il sistema supporta l'automazione, offre elevata precisione ed è adatto alla lavorazione di un'ampia varietà di prodotti nella produzione su larga scala.

Specifiche:

Struttura dell'attrezzatura:

Il basamento della macchina è realizzato in materiale fuso e comprende principalmente il piano di lavoro, il portale mobile, la slitta scorrevole, la testa del mandrino di foratura e fresatura, il sistema di lubrificazione automatica, la custodia protettiva, il sistema di raffreddamento a circolazione, l'unità di controllo digitale, l'impianto elettrico e componenti aggiuntivi. È dotato di coppie di guide di rotolamento temprate per supporto e guida, nonché di coppie di viti di precisione per la trasmissione del movimento. La macchina si distingue per l'elevata precisione di posizionamento e l'eccellente ripetibilità.

Caratteristiche del prodotto

1. Basamento della macchina e banco da lavoro:

Il basamento della macchina è realizzato in materiale fuso e comprende due componenti principali. Subisce una ricottura ad alta temperatura prima della lavorazione, seguita da una ricottura secondaria di distensione dopo la semifinitura, e viene quindi sottoposta alla lavorazione finale. Questo processo in più fasi garantisce stabilità e precisione a lungo termine della macchina. Il banco di lavoro è un pezzo unico di ghisa grigia (HT250), successivamente trattato con ricottura e invecchiamento. Questo trattamento fornisce un'eccezionale rigidità dinamica e statica, prevenendo efficacemente la deformazione. Il piano di lavoro è dotato di una serie di scanalature a T disposte secondo un layout ottimizzato per il bloccaggio sicuro dei pezzi.

Due guide lineari ad alta precisione sono montate su entrambi i lati della base del letto per garantire una distribuzione uniforme del carico lungo le guide. Questa disposizione migliora significativamente la rigidità della macchina, nonché la sua resistenza alla trazione e alla compressione. Il sistema di azionamento è alimentato da un servomotore CA abbinato a una vite a ricircolo di sfere di precisione, che consente un movimento accurato dell'asse Y del portale. I bulloni regolabili sono posizionati sotto il letto per consentire un comodo livellamento del banco di lavoro.

2. Portale mobile:

Il portale mobile è realizzato in ghisa grigia (HT250) ed è dotato di due guide lineari ad alta capacità sulla parte anteriore. Il movimento della slitta della testa motrice lungo l'asse X è facilitato da una coppia di viti a ricircolo di sfere di precisione azionate da un servomotore. Le teste di perforazione vengono montate direttamente su questa piastra scorrevole. Il movimento del gantry si ottiene attraverso la rotazione della chiocciola sulla vite a ricircolo di sfere, che viene azionata dal servomotore tramite un accoppiamento di precisione.

3. Sella mobile:

La sella mobile e scorrevole è un componente in ghisa di precisione. È dotato di due tavole di scorrimento lineari CNC ad alta capacità, una coppia di viti a ricircolo di sfere di precisione e un riduttore planetario ad alta precisione collegato al servomotore. Inoltre, la sella incorpora un cilindro di bilanciamento del gas di azoto, che compensa il peso della testata motrice, riducendo il carico sulla vite e prolungandone la durata. Questo sistema facilita il movimento dell'asse Z della testa di perforazione, consentendo operazioni quali avvicinamento rapido, avanzamento del lavoro, retrazione rapida e arresto preciso. Dispone inoltre di funzioni di rimozione ed espulsione truciolo automatiche e di pausa per migliorare l'efficienza operativa.

.

Questo avanzato sistema a portale CNC è stato realizzato appositamente per la foratura e la marcatura ad alta efficienza di componenti in lamiera e lamiera. È stato progettato con precisione per garantire una lavorazione accurata di pezzi simili a piastre e assemblaggi strutturali, rendendolo particolarmente adatto per la lavorazione di flange, dischi, componenti a forma di anello, piastre piane e articoli simili. Un requisito operativo fondamentale è che lo spessore del pezzo rientri nell'intervallo di lavorazione effettiva specificato dalla macchina.

Negli impianti di fabbricazione di strutture in acciaio, questa attrezzatura esegue forature e fresature ad alta precisione su piastre strutturali e componenti di connessione, fornendo una solida base per l'assemblaggio affidabile di strutture in acciaio. Nel settore dell'energia eolica, offre lavorazioni avanzate e ad alta precisione per torri e flange di turbine eoliche, garantendo che questi componenti siano progettati per resistere a condizioni ambientali severe, comprese variazioni estreme di vento e temperatura. Nella costruzione di ponti, l'attrezzatura lavora le travi del ponte e le staffe di supporto, consentendo la formazione di connessioni durevoli e stabili in grado di sopportare carichi dinamici per tutta la durata di servizio estesa della struttura.
