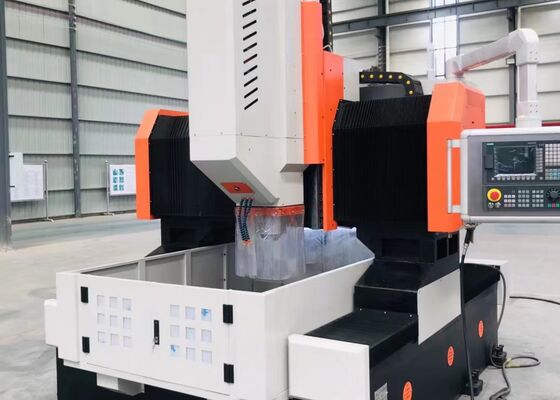

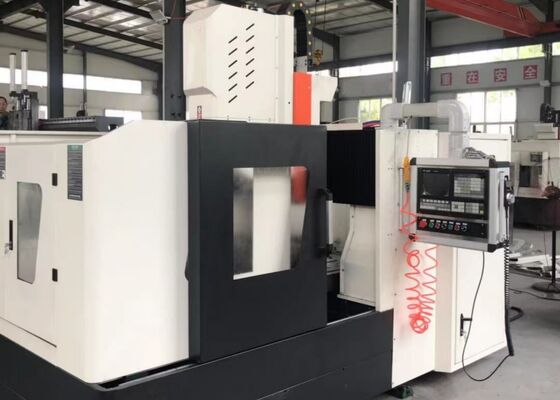

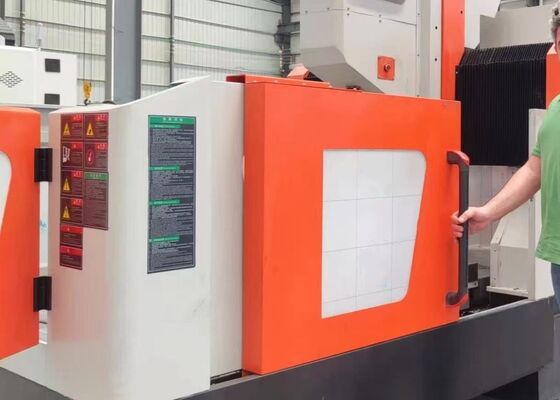

Utilizzato per piastre di fogli di tubo Flanges Cnc macchina di perforazione 11KW Servo Spindle Potenza del motore

Utilizzato per piastre tubiere, flange, perforatrice CNC, potenza del servomotore mandrino 11KW

Introduzione al prodotto:

L'attrezzatura è specificamente progettata per la lavorazione di piastre tubiere e flange, supportando diametri dei fori fino a φ80 mm. Le sue funzioni principali comprendono foratura, alesatura, alesatura, maschiatura, smussatura e fresatura. È adatto per l'uso sia con punte in metallo duro che convenzionali. Il sistema di controllo CNC è intuitivo e facilita il funzionamento semplice. La macchina raggiunge costantemente precisione e prestazioni eccezionali.

Configurazione del prodotto:

Caratteristiche del prodotto

1. Il telaio e la traversa della macchina sono realizzati con strutture in acciaio saldate e sottoposti a un trattamento termico di distensione completo per garantire un'elevata precisione. Il piano di lavoro, il tavolo scorrevole trasversale e il pistone sono realizzati in ghisa, offrendo durata e rigidità strutturale superiori.

2. Il sistema a doppio servoazionamento su entrambi i lati dell'asse X fornisce un movimento del gantry preciso e sincronizzato, garantendo un'eccellente perpendicolarità tra gli assi Y e X.

3. Il piano di lavoro è costruito in ghisa di alta qualità, garantendo un funzionamento affidabile, un'eccellente rigidità e stabilità a lungo termine.

4. Il mandrino di foratura presenta un design BT40 ad alta rigidità e precisione ed è dotato di un sistema di erogazione interno del refrigerante per una maggiore efficienza di lavorazione e una sostituzione semplificata dell'utensile. La gamma di velocità del mandrino va da 30 a 3000 giri/min.

5. Su entrambi i lati del piano di lavoro sono posizionati due sistemi di trasporto trucioli a catena e piastre. Queste unità raccolgono in modo efficiente trucioli metallici e refrigerante, facilitando un'efficace gestione dei trucioli e il ricircolo del refrigerante.

6. La macchina è dotata di sistemi di raffreddamento sia interni che esterni, ciascuno dei quali fornisce pressione e capacità di flusso sufficienti per prestazioni di lavorazione ottimali. Sono inoltre integrati dispositivi di monitoraggio del livello del liquido refrigerante per garantire una lubrificazione e un raffreddamento efficaci degli utensili da taglio durante il funzionamento.

7. La macchina incorpora un sistema di lubrificazione automatico centralizzato che fornisce una lubrificazione continua e affidabile ai componenti chiave del movimento, comprese guide, viti a sfere e cuscinetti volventi, contribuendo a prolungare la durata operativa di questi elementi critici.

8. Il sistema di controllo CNC è il modello 828D, che offre funzionalità complete, programmazione CAD-CAM integrata, funzionamento intuitivo, nonché avvisi automatici e funzioni di compensazione degli errori.

9. La macchina è dotata di componenti chiave di marchi di fama internazionale, tra cui guide lineari a rulli, viti a ricircolo di sfere, servomotori e azionamenti, mandrino, sistema di controllo CNC, pompe e valvole idrauliche e pompe di raffreddamento. Ciò garantisce un'affidabilità eccezionale e prestazioni operative costantemente stabili.

La tagliatrice per piastre a portale CNC è una soluzione industriale robusta, meticolosamente progettata per la lavorazione precisa di componenti di tipo piastra e parti strutturali. È progettato specificamente per la lavorazione di pezzi come flange, dischi, anelli e piastre piane, purché lo spessore del materiale rimanga entro l'intervallo di lavorazione effettiva designato dalla macchina.

Negli impianti di produzione dell'acciaio, questa perforatrice per piastre esegue operazioni di foratura e fresatura ad alta precisione su piastre strutturali e componenti di connessione, fornendo una base affidabile per la costruzione di strutture in acciaio robuste e affidabili. Nel settore dell'energia eolica, fornisce lavorazioni accurate di torri e flange di turbine eoliche, garantendo che questi componenti critici possano resistere a condizioni ambientali impegnative, inclusi carichi di vento elevati e fluttuazioni di temperatura. Per le applicazioni di ingegneria dei ponti, la macchina lavora le travi dei ponti e le strutture di supporto, consentendo la formazione di connessioni sicure e durevoli in grado di sopportare sollecitazioni dinamiche per tutta la durata operativa del ponte.
