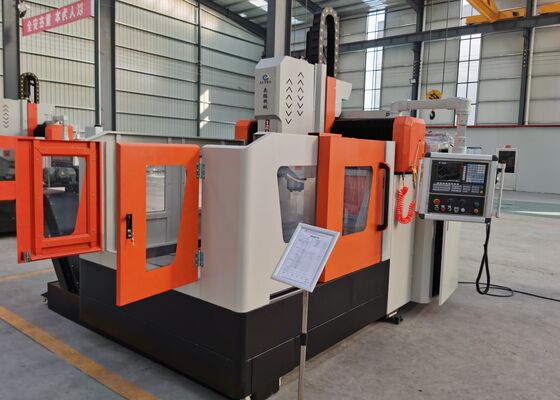

Linea di punzonatura e fresatura per flange CNC per la generazione di energia eolica Modello PHD1212

La produzione di energia eolica utilizza una linea di fresatura per perforare la piastra a flangia CNC Modello PHD1212

Introduzione del prodotto

La macchina per la perforazione e la fresatura del tipo gantry CNC è appositamente progettata per eseguire operazioni di perforazione, cammering, tapping e fresatura su pezzi di piastra e elementi strutturali.È in grado di elaborare componenti quali flange, dischi, anelli e piastre piatte, con parametri di spessore rigorosamente conformi alla gamma di lavorazione effettiva stabilita dalla macchina.La macchina supporta l'elaborazione sia di fori attraverso che di fori ciechi su strutture di materiali monolitici e compositiLa macchina è perfettamente integrata con il controllo digitale durante l'intero processo di lavorazione, garantendo facilità di funzionamento ed eccezionale efficienza.fornire risultati di alta precisione per soddisfare i requisiti delle applicazioni di produzione su larga scala e su larga scala.

Specificità:

Caratteristiche del prodotto

1Sistema di trasmissione

Le guide lineari e gli slider di alta precisione, provenienti da Taiwan, sono stati progettati meticolosamente per fornire prestazioni fluide migliorando significativamente la capacità di carico dell'apparecchiatura.L'asse X è sostenuto da due guide lineari di rotolamento, e l'asse Z è sostenuto da quattro, entrambi che servono come componenti di guida e di carico per i movimenti laterali e longitudinali.Questa configurazione soddisfa pienamente i requisiti tecnici per le operazioni di perforazione ad alta velocitàPer la trasmissione di potenza, sia l'asse X che l'asse Z sono azionati da servomotori CA, che azionano viti a sfera di precisione per convertire il movimento di rotazione in spostamento lineare accurato.

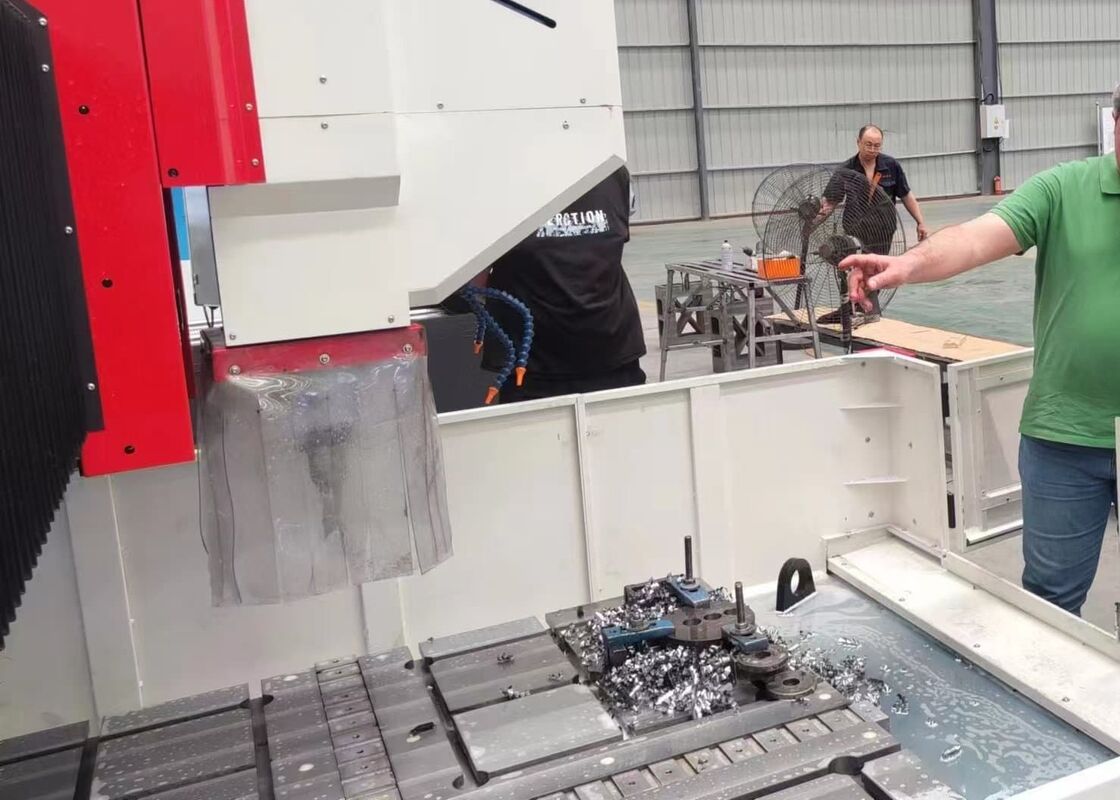

L'asse Y è dotato di due robuste guide lineari a rotolamento, ciascuna accoppiata a due slider quadrati, che formano il meccanismo di scorrimento dell'asse Y.Questo progetto non solo soddisfa i rigorosi requisiti di rigidità e resistenza della struttura del portiere, ma offre anche diversi vantaggi tecnici, con un basso coefficiente di attrito, un funzionamento ad alta velocità, un'eccellente ammortizzazione delle vibrazioni e una lunga durata di vita.l'asse Y utilizza la tecnologia di servomotore sincrono, che spinge le viti a sfera all'unisono, facilitando il preciso movimento reciproco del tavolo di lavoro dell'asse Y per garantire prestazioni di lavorazione CNC accurate.

2Sistema di lubrificazione automatico e meccanismi di protezione:
Questa macchina è dotata di un sistema di lubrificazione automatica volumetrica a pressione parziale di fabbricazione taiwanese, che garantisce una lubrificazione completa e senza angolo per parti in movimento come le rotaie guida,per il riciclaggio di materie primeL'asse X e l'asse Y sono protetti da coperture antipolvere,mentre le protezioni impermeabili sono installate intorno al tavolo da lavoro, che fornisce una maggiore protezione durante il funzionamento.

3Sistema centrale di distribuzione del liquido di raffreddamento:

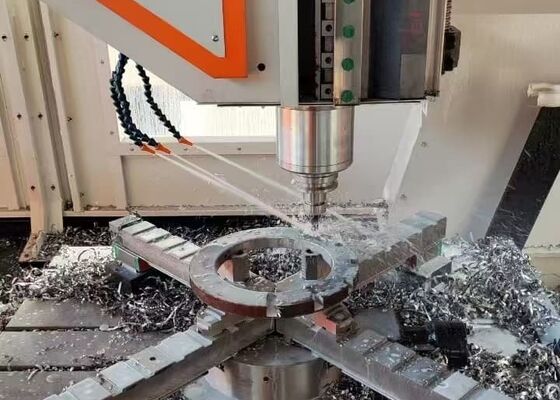

Questa macchina è dotata di un sistema di distribuzione centrale di liquido di raffreddamento standard, la cui circolazione interna impedisce efficacemente l'accumulo di schegge di ferro sull'utensile durante l'elaborazione.riducendo così l'usura degli attrezzi, prolungando la durata dell'utensile e migliorando la finitura superficiale dei pezzi da lavorare.L'uscita del liquido di raffreddamento ad alta pressione alla punta dell'utensile assicura una protezione affidabile sia per la superficie del pezzo da lavorare che per l'articolazione rotante ad alta velocità, prevenendo blocchi di contaminanti e migliorando sia la qualità del pezzo che l'efficienza operativa complessiva.

Questa sofisticata attrezzatura industriale CNC, progettata per le operazioni di perforazione e marcatura su lamiere e lamiere,è progettato meticolosamente per la lavorazione precisa di componenti simili a piastre ed elementi strutturali. Specificamente ottimizzato per la lavorazione di pezzi da lavoro quali flange, dischi, anelli e piastre piatte, è costruito secondo standard rigorosi,garantire che lo spessore di questi pezzi di lavoro sia pienamente conforme ai parametri di lavorazione effettivi predefiniti della macchina.

In impianti di fabbricazione di strutture in acciaio, questa apparecchiatura effettua operazioni di perforazione e fresatura precise sulle piastre strutturali e sui componenti di collegamento,fornire una base affidabile per l'assemblaggio stabile di cornici in acciaioNell'industria eolica,fornisce soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, processi critici che garantiscono che questi componenti possano resistere a condizioni ambientali estreme (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, facilitando la creazione di travi robuste,connessioni durevoli progettate per sopportare carichi dinamici per tutta la durata prolungata del ponte.
