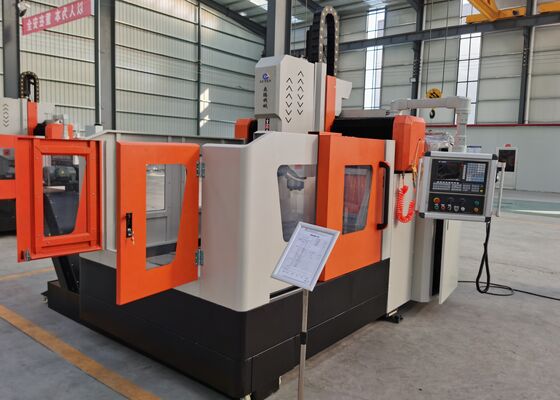

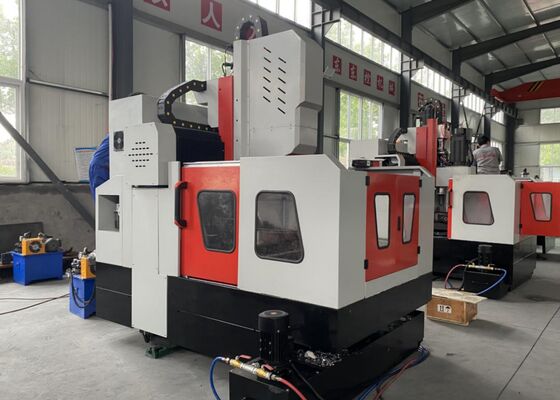

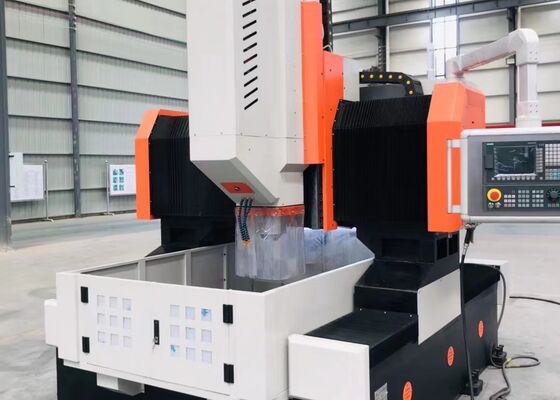

Modello PHD1212 Cnc Gantry Flange Boiler Drilling Machine 0~8 M/Min Velocità di movimento dell'asse Z
Introduzione del prodotto
La macchina per la perforazione e la fresatura del tipo gantry CNC è specificamente progettata per eseguire operazioni di perforazione, cammering, tapping e fresatura su pezzi da lavoro in piastra e componenti strutturali.È in grado di lavorare oggetti come flange, dischi, anelli e piastre piatte, con parametri di spessore rigorosamente conformi alla gamma di lavorazione effettiva definita dalla macchina.La macchina supporta l'elaborazione sia di fori attraverso che di fori ciechi su componenti monolitici e compositi. Completamente integrata con il controllo digitale per l'intero ciclo di lavorazione, garantisce facilità di funzionamento ed eccezionale efficienza.fornire risultati di alta precisione per soddisfare le esigenze di applicazioni di produzione su larga scala e su larga scala.
Specificità:
| Dimensione del pezzo |
LxW |
1200x1200 mm |
| Altezza del grattacielo |
750 mm |
| Scaffalatura |
Larghezza della fessura in T |
18 mm |
| Testa di potenza di perforazione |
- Qty. |
1 |
| Conico di fusione |
BT1 commercio |
|
Diametro massimo della trivellazione
(acciaio al carbonio ordinario)
|
Φ60 mm |
| Diametro del tap |
M3-M28 |
| Velocità del mandrino |
30 ~ 3000 giri/min |
| Potenza del motore servospindle |
22 kW |
| Distanza dall'estremità inferiore dello spinello al tavolo di lavoro |
200-750 mm |
|
Movimento laterale della testina motrice(asse X)
|
Max.curva orizzontale |
1200 mm |
| Velocità di movimento laterale |
0~8 giri/min |
| Potenza del servomotore per il movimento laterale |
2.4 kW |
| Movimento longitudinale del grattacielo (asse Y) |
Max. corsa di alimentazione |
1200 mm |
| Velocità di movimento dell'alimentazione |
0~8 m/min |
| Potenza del servomotore di alimentazione |
2.4 kW |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. colpo |
550 mm |
| Velocità di movimento |
0~8 m/min |
| Potenza del servomotore |
20,8 kW (freno) |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Dimensione complessiva |
LxWxH |
4000x3800x2800 mm |
Caratteristiche del prodotto
1Sistema di trasmissione
Le rotaie e gli scivoli di guida ad alta precisione, provenienti da Taiwan, sono stati appositamente progettati per garantire prestazioni fluide migliorando significativamente la capacità di carico dell'apparecchiatura.L'asse X e l'asse Z sono dotati di due e quattro guide lineari di rotolamentoQuesta disposizione soddisfa pienamente le esigenze tecniche delle operazioni di perforazione ad alta velocità..In termini di trasmissione di potenza, sia l'asse X che l'asse Z sono azionati da servomotori CA, che guidano viti a sfera di precisione per convertire il movimento di rotazione in precisi spostamenti lineari.
L'asse Y è dotato di due robuste guide lineari a rotolamento, ciascuna dotata di due slider quadrati, che formano il meccanismo di scorrimento dell'asse Y.Questa configurazione non solo soddisfa i severi requisiti di rigidità e resistenza del telaio del portiere, ma offre anche diversi vantaggi tecnici, con basso coefficiente di attrito, movimento ad alta velocità, ammortizzazione delle vibrazioni superiore e una durata operativa prolungata.l'asse Y utilizza la tecnologia di azionamento del servomotore sincrono, che azionano contemporaneamente le viti a sfera, consentendo un preciso movimento reciproco del banco di lavoro dell'asse Y per garantire accurate operazioni di lavorazione CNC.
2Sistema di lubrificazione automatico e meccanismi di protezione:
Questa macchina è dotata di un sistema di lubrificazione automatica a pressione parziale volumetrica di fabbricazione taiwanese, che fornisce una lubrificazione completa e senza angolo a componenti in movimento come rotaie guida, viti a piombo,L'asse X e l'asse Y sono protetti da coperture antipolvere, mentre intorno al banco di lavoro sono installati dispositivi antiscipruzzo impermeabili.offrendo una protezione migliore durante il funzionamento.
3Sistema centrale di distribuzione del liquido di raffreddamento:
Questa macchina è dotata di un sistema centrale di distribuzione del liquido di raffreddamento.riducendo così l'usura degli attrezzi, prolungando la durata dell'utensile e migliorando la finitura superficiale dei pezzi da lavorare.L'uscita del liquido di raffreddamento ad alta pressione alla punta dell'utensile assicura una protezione affidabile sia per la superficie del pezzo da lavorare che per l'articolazione rotante ad alta velocità, prevenendo blocchi causati da contaminanti e migliorando sia la qualità del pezzo che l'efficienza operativa complessiva.
Questa avanzata attrezzatura industriale CNC di tipo portale, progettata per operazioni di perforazione e marcatura su lamiere e lamiere,è progettato con precisione per la precisione di lavorazione di componenti simili a piastre e parti strutturali. specificamente progettato per la lavorazione di pezzi di lavoro quali flange, dischi, anelli e piastre piatte, è costruito secondo una specifica critica,garantire che lo spessore di questi pezzi di lavoro rispetti rigorosamente i parametri di lavorazione efficaci predefiniti della macchina.
In impianti di fabbricazione di strutture in acciaio, queste apparecchiature eseguono operazioni di perforazione e fresatura precise sulle piastre strutturali e sui componenti di collegamento,che stabilisce una solida base per l'assemblaggio stabile delle cornici in acciaio- nel settore dell'energia eolica,fornisce soluzioni di lavorazione ad alta precisione per le torri e le flange delle turbine eoliche, che garantiscono che tali componenti siano in grado di resistere a condizioni ambientali estreme (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, permettendo la formazione di forti,connessioni durevoli progettate per resistere a carichi dinamici durante la lunga vita del ponte.
