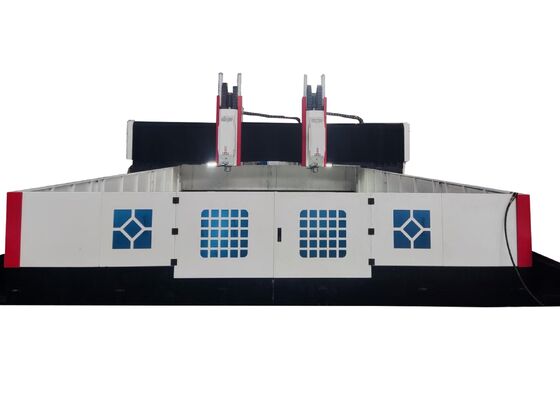

Macchina per foratura e fresatura di piastre CNC Modello PHD6060 Potenza motore mandrino servo 22KW

Modello PHD6060 Macchina per la trivellazione e la fresatura di piastre CNC 22KW Servo Spindle Motor Power

Applicazione:

Questa macchina di perforazione e fresatura a flangia CNC progettata su misura è progettata per eseguire una gamma completa di operazioni di lavorazione, tra cui perforazione, cammering, tapping, fresatura,e noioso., su pezzi di lavoro di tipo piastra e assemblaggi strutturali. fornisce capacità di lavorazione di fori ad alta efficienza per componenti come flange, dischi, parti a forma di anello e piastre,all'interno della gamma di spessore specificataLa macchina è in grado di trattare sia fori trasparenti che buchi ciechi, dimostrando una eccezionale compatibilità con componenti in materiali monolitici e pezzi in materiali compositi.Equipaggiato con tecnologia di controllo digitale avanzata, questa macchina garantisce una facilità e una comodità operative superiori, consente una produzione automatizzata di alta precisione, si adatta alle esigenze di lavorazione di vari tipi di pezzo da lavoro,e supporta i requisiti di produzione su larga scala.

Specificità:

Struttura dell'apparecchiatura:

Questa macchina CNC per la perforazione e la marcatura del portiere è specificamente progettata con un banco di lavoro in ferro fuso, una struttura mobile del portiere, una sella di traversata, un'unità di potenza per la perforazione e la fresatura,un sistema automatico di lubrificazione e sicurezza, un modulo di raffreddamento a ricircolo, un sistema di controllo numerico (NC) e un modulo di controllo elettrico.la macchina garantisce un'eccezionale capacità di carico e un preciso controllo del movimento, mentre i sistemi di azionamento a vite a sfera ad alta precisione garantiscono un'eccezionale precisione di posizionamento e una ripetibilità operativa costante.

Caratteristiche del prodotto

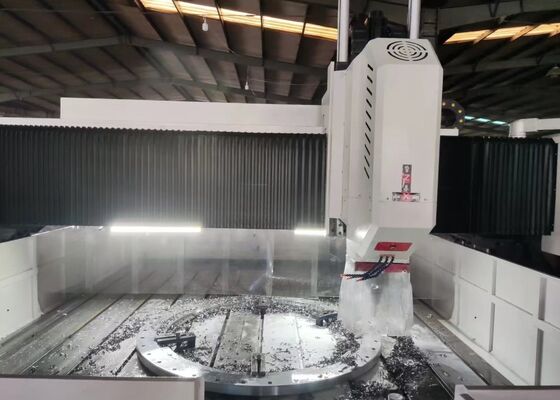

1. Testa di potenza di perforazione
La testa di potenza di perforazione è dotata di un motore a fusione servo azionato dedicato,con una cintura sincrona dentata per ridurre la velocità e aumentare la coppia per azionare uno spinello di precisione su misuraIl mandrino è dotato di sei file di cuscinetti angolari di contatto giapponesi (quattro cuscinetti anteriori e due posteriori), che consentono una regolazione continua della velocità.di cilindrata superiore a 600 cm3Il movimento di alimentazione è alimentato da un servomotore collegato a una vite a sfera.Entrambi gli assi X e Y supportano movimenti coordinati e utilizzano il controllo a ciclo semiclosso, che consente l'interpolazione lineare e circolare. Il naso del fusibile è progettato con un foro conico BT50 e è accoppiato con un giunto rotante ad alta velocità,che consente operazioni di trivellazione a U ad alta velocità attraverso la consegna del liquido di raffreddamento attraverso lo spinello.

2Sistema di trasmissione
Dotato di rotaie di guida di fabbricazione taiwanese e di una configurazione di slider ad alta precisione, il sistema garantisce un funzionamento regolare e una maggiore capacità di carico pesante.L'asse X utilizza due rotaie lineari guida come elementi di guida laterali e di caricoLa trasmissione a asse X è azionata da un servomotore CA accoppiato a una vite a sfera di precisione, che consente un controllo preciso del movimento lineare.

3Sistema di trasmissione (sezione dell'asse Y, continua)
L'asse Y è equipaggiato da due rotaie lineari di guida a rotazione pesante su entrambi i lati, ciascuna dotata di tre carri quadrati fissati alle rotaie guida, formando il meccanismo di scorrimento dell'asse Y.Questa progettazione non solo soddisfa i requisiti di elevata rigidità e integrità strutturale del telaio del portiere, ma offre anche diversi vantaggi tecnici, con un basso coefficiente di attrito, alta velocità di movimento, proprietà di ammortizzazione delle vibrazioni superiori e una durata di funzionamento prolungata.è utilizzata la tecnologia di azionamento sincrono a doppio servomotore: un servomotore dedicato su ciascun lato guida la rotazione della vite a sfera in sincronia, consentendo lo spostamento preciso del telaio del portiere e supportando compiti di lavorazione CNC ad alta precisione.

.

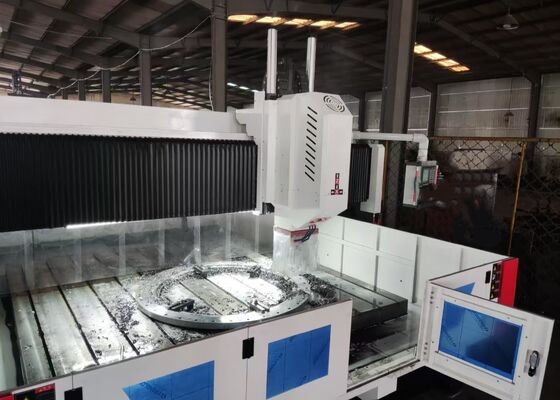

Questa avanzata macchina industriale a portiere CNC è progettata su misura per eseguire operazioni di perforazione e marcatura su componenti in lamiera e lamiera.Altre macchine per la lavorazione a caldo di materie plastiche, è specificamente compatibile con la lavorazione di flange, dischi, parti a forma di anello, piastre piatte e componenti simili.Un requisito operativo fondamentale è che lo spessore dei pezzi di lavoro deve rispettare rigorosamente le specifiche di lavorazione efficaci predefinite della macchina.

In impianti di fabbricazione di strutture in acciaio, questa apparecchiatura esegue operazioni di perforazione e fresatura precise sulle piastre strutturali e sugli elementi di collegamento,fornire una base affidabile per l'assemblaggio stabile di cornici in acciaioNel settore dell'energia eolica, offre soluzioni di lavorazione avanzate e di alta precisione per torri e flange di turbine eoliche, garantendo che questi componenti possano resistere a condizioni ambientali difficili,come forti venti e variazioni di temperaturaPer i progetti di costruzione di ponti, l'apparecchiatura elabora travi e supporti per ponti, consentendo la creazione diconnessioni durevoli progettate per sopportare carichi dinamici per tutta la durata prolungata del ponte.
