Macchina per la foratura automatica a cambio utensile CNC per la produzione di attrezzature petrolchimiche, industria navale
Introduzione al prodotto:

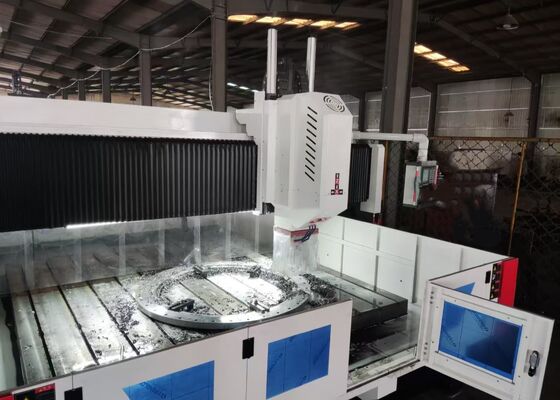

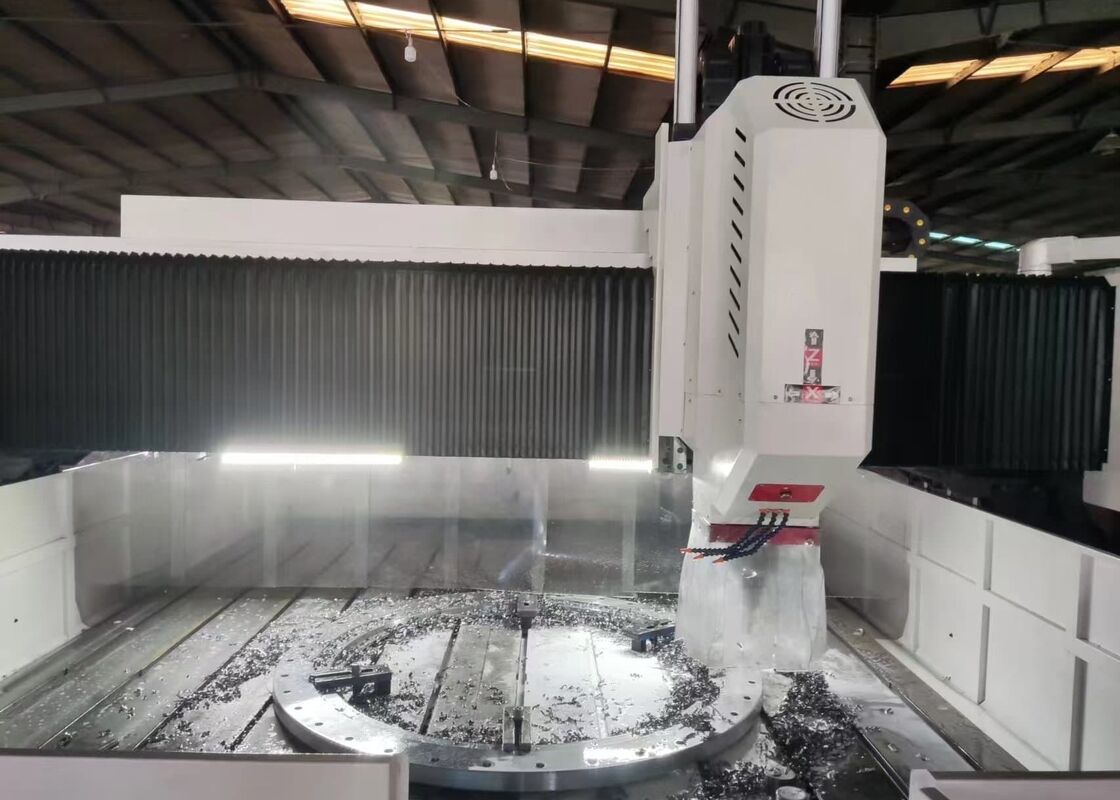

Questa macchina è una fresatrice e foratrice ad alta velocità CNC mobile di tipo a portale, progettata principalmente per operazioni di foratura, maschiatura e fresatura su componenti quali lamiere d'acciaio, flange, scambiatori di calore, piastre tubiere e anelli di rotazione. Supporta l'uso di punte in metallo duro per la foratura ad alta velocità con raffreddamento interno. La macchina è dotata di un sistema CNC o KND per il controllo bus, offrendo facilità d'uso e consentendo l'automazione. È ideale per ottenere alta precisione, versatilità e produzione efficiente di piccoli e medi lotti con capacità multi-varietà.
Configurazione del prodotto:
| Modello |
PHD4080 |
| Dimensioni del pezzo |
LxL (mm) |
4000x8000 |
| Larghezza scanalatura a T del banco di lavoro (mm) |
28 |
| Testa di foratura |
Quantità. |
1 o 2 |
| Attacco cono mandrino |
BT50 |
| Diametro max. di foratura (mm) |
Φ90 |
| Spessore max. (mm) |
≤300 |
| Diametro di maschiatura |
M3-M36 |
| Velocità mandrino (giri/min) |
30~3000 |
| Potenza motore mandrino servo (kW) |
22/30/37 |
| Movimento laterale della testa (asse X) |
Corsa orizzontale max. (mm) |
4000 |
| Velocità di movimento laterale (giri/min) |
0~6 |
| Potenza motore servo per movimento laterale (kW) |
3.6 |
| Movimento longitudinale del portale (asse Y) |
Corsa di avanzamento max. (mm) |
8000 |
| Velocità di movimento di avanzamento (m/min) |
0~6 |
| Potenza motore servo di avanzamento (kW) |
3.6/5.5 |
| Movimento di avanzamento verticale del montante (asse Z) |
Corsa max. (mm) |
1400 |
| Velocità di movimento (m/min) |
0~4 |
| Potenza motore servo (kW) |
3.6 |
| Precisione di posizionamento a tre assi |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Precisione di riposizionamento a tre assi |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistema elettrico |
Sistema CNC |
FAGOR/ KND/ GSK |
| Cambio utensile |
Tipo a disco (Opzionale) |
24 posizioni utensile |
| Dimensioni complessive |
LxLxH (m) |
13x6.9x6.2 |
Caratteristiche del prodotto
1. La macchina è composta principalmente da un basamento, un banco di lavoro, un portale mobile, una testa mandrino verticale a montante, un sistema idraulico, un sistema pneumatico, un sistema di raffreddamento, un sistema di lubrificazione centralizzata, un sistema di controllo elettrico e un sistema automatico di rimozione trucioli.

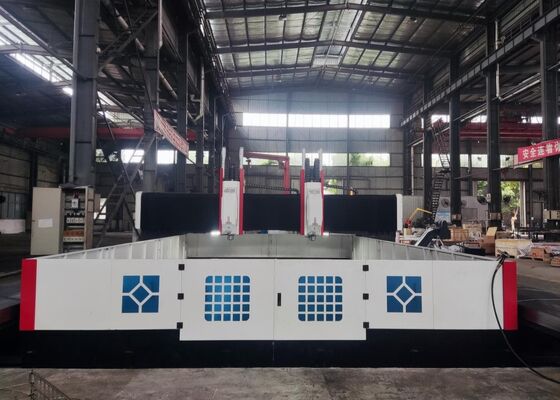

2. In questa serie di macchine, il banco di lavoro e il portale sono separati, con il portale che si muove lungo due basi. Questo design migliora significativamente la stabilità e la precisione di lavorazione, offrendo al contempo un'elevata capacità di carico.
3. Il banco di lavoro è realizzato in ghisa grigia di alta qualità.
Il basamento e il banco di lavoro della macchina sono costruiti in ghisa grigia di alta qualità (HT300), con stress alleviato tramite due trattamenti termici di rinvenimento. Per mitigare la risonanza generata durante il processo di foratura e prolungare la durata della punta in metallo duro, il basamento e il banco di lavoro sono progettati come componenti indipendenti.
1. Il sistema automatico di rimozione trucioli e raffreddamento a circolazione minimizza i tempi di inattività non produttivi e riduce l'intensità del lavoro. L'operatore è tenuto solo a caricare e scaricare il pezzo e a sostituire le punte.
2. La macchina è dotata di un mandrino BT50 di fabbricazione taiwanese, con raffreddamento interno e alta precisione. È compatibile con punte in metallo duro. Inoltre, la macchina utilizza un cilindro pneumatico per il cambio utensile, facilitando le operazioni di cambio. Il motore del mandrino principale ad alta potenza è azionato da una cinghia sincrona servo-assistita, consentendo di supportare un'ampia gamma di velocità di rotazione.
3. Questa macchina per foratura CNC è progettata in base alle caratteristiche specifiche e ai requisiti di precisione del pezzo. Il suo design compatto e la flessibilità garantiscono prestazioni ottimali, soddisfacendo efficacemente le esigenze di lavorazione. Sia che i fori siano disposti in un modello circolare o lineare, la macchina fornisce risultati rapidi e precisi. Pertanto, rappresenta una soluzione altamente conveniente.
La macchina per il taglio di lamiere CNC a portale è una robusta soluzione industriale, meticolosamente ingegnerizzata per la lavorazione accurata di componenti a piastra e parti strutturali. Questa attrezzatura è specificamente progettata per la gestione di pezzi quali flange, dischi, anelli e piastre piane, a condizione che lo spessore del materiale rientri nella capacità di lavorazione effettiva specificata dalla macchina.
Negli impianti di produzione di strutture in acciaio, questa macchina per la foratura di lamiere esegue operazioni precise di foratura e fresatura su piastre strutturali e componenti di collegamento, fornendo una base affidabile per l'assemblaggio robusto di telai in acciaio. Nel settore dell'energia eolica, fornisce lavorazioni di alta precisione per torri e flange di turbine eoliche, processi essenziali che garantiscono che questi componenti possano resistere a condizioni ambientali difficili, comprese condizioni di vento estremo e fluttuazioni di temperatura. Per i progetti di costruzione di ponti, l'attrezzatura lavora travi e supporti di ponti, garantendo la creazione di connessioni stabili e durevoli in grado di sopportare carichi dinamici per tutta la lunga vita utile del ponte.
