Macchina per fresatura di lastre CNC per l'industria della produzione di caldaie Scambiatore di calore Produzione
Introduzione al prodotto:

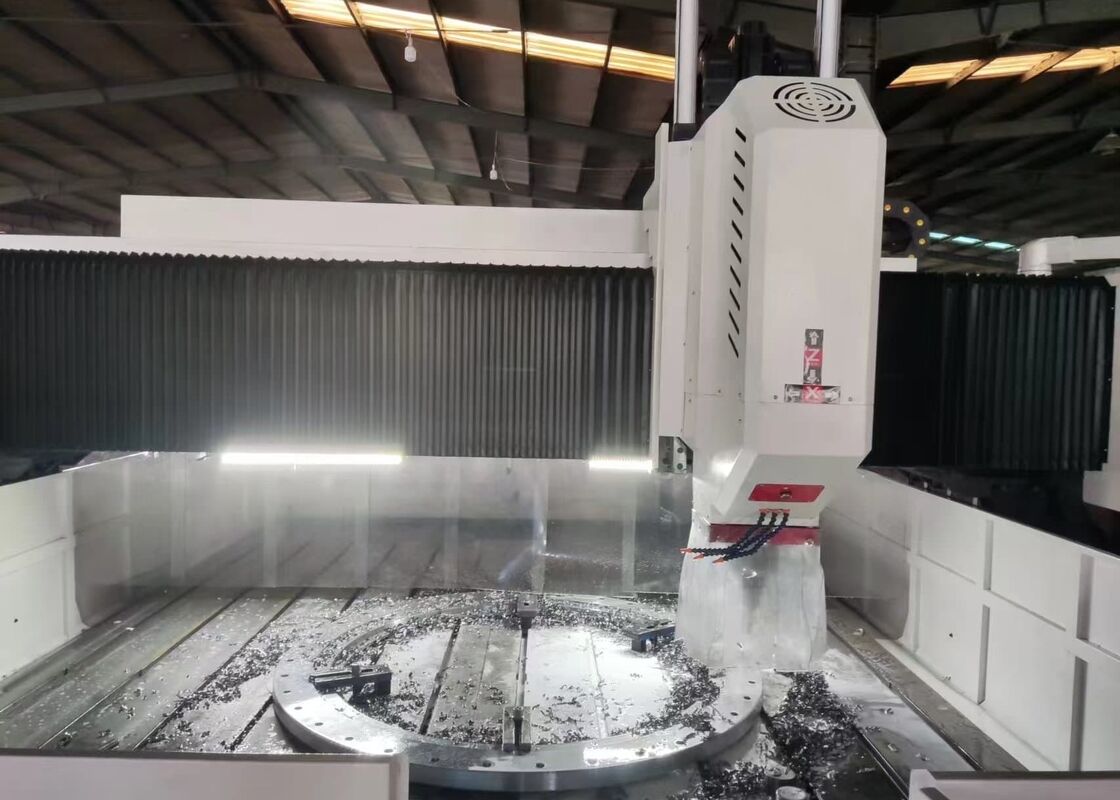

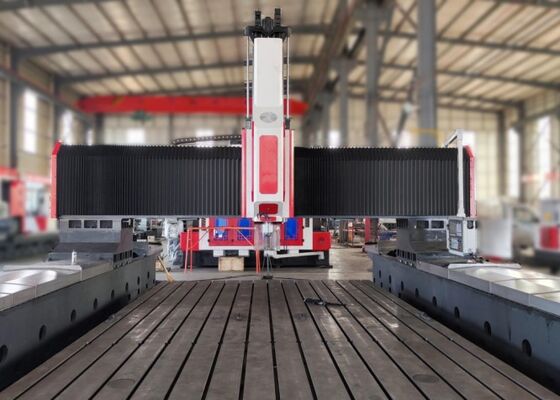

Questa macchina è una fresatrice per foratura e fresatura ad alta velocità CNC mobile a portale. È utilizzata principalmente per la foratura, la maschiatura e la fresatura di pezzi come lamiere, flange, scambiatori di calore, tubi alettati e supporti di rotazione. Le punte in carburo possono essere utilizzate per la foratura ad alta velocità con raffreddamento interno. Questa macchina è dotata di controllo bus di sistema KND o CNC, funzionamento conveniente, può raggiungere automazione, alta precisione, produzione multi-varietà, piccola e media.
Configurazione del prodotto:
| Modello |
PHD4080 |
| Dimensioni del pezzo |
LxL (mm) |
4000x8000 |
| Larghezza scanalatura a T del banco di lavoro (mm) |
28 |
| Testa di potenza di foratura |
Quantità. |
1 o 2 |
| Attacco cono mandrino |
BT50 |
| Diametro massimo di foratura (mm) |
Φ90 |
| Spessore massimo (mm) |
≤300 |
| Diametro di maschiatura |
M3-M36 |
| Velocità mandrino (giri/min) |
30~3000 |
| Potenza motore mandrino servo (kW) |
22/30/37 |
| Movimento laterale della testa di potenza (asse X) |
Corsa orizzontale massima (mm) |
4000 |
| Velocità di movimento laterale (giri/min) |
0~6 |
| Potenza motore servo per movimento laterale (kW) |
3.6 |
| Movimento longitudinale del portale (asse Y) |
Corsa di avanzamento massima (mm) |
8000 |
| Velocità di avanzamento (m/min) |
0~6 |
| Potenza motore servo di avanzamento (kW) |
3.6/5.5 |
| Movimento di avanzamento verticale del montante (asse Z) |
Corsa massima (mm) |
1400 |
| Velocità di movimento (m/min) |
0~4 |
| Potenza motore servo (kW) |
3.6 |
| Precisione di posizionamento a tre assi |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Precisione di riposizionamento a tre assi |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistema elettrico |
Sistema CNC |
FAGOR/ KND/ GSK |
| Cambio utensile |
Tipo a disco (Opzionale) |
24 posizioni utensile |
| Dimensioni complessive |
LxLxH (m) |
13x6.9x6.2 |
Caratteristiche del prodotto

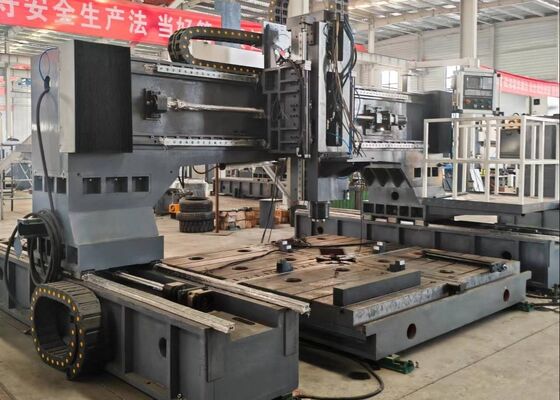

1. La macchina è composta principalmente da basamento, banco di lavoro, portale mobile, testa di potenza verticale a montante, sistema idraulico, sistema pneumatico, sistema di raffreddamento, sistema di lubrificazione centralizzata, sistema di controllo elettrico e sistema automatico di rimozione trucioli.
2. Per questa serie di macchine, il banco di lavoro e il portale sono separati, il portale si muove su due basi, questa struttura migliora notevolmente la stabilità e la precisione di lavorazione, elevata capacità di carico.
3. Banco di lavoro in ghisa grigia di alta qualità.
Il basamento e il banco di lavoro della macchina sono realizzati in ghisa grigia di alta qualità (HT300) e lo stress viene rimosso tramite due trattamenti termici di rinvenimento. Per eliminare la risonanza generata durante il processo di foratura e prolungare la durata della punta in lega, viene adottata la forma indipendente del basamento e del banco di lavoro.
1. Il sistema automatico di rimozione trucioli e raffreddamento a circolazione riduce i tempi non produttivi e l'intensità del lavoro. L'operatore deve solo caricare e scaricare il pezzo e cambiare le punte.
2. La macchina utilizza un mandrino Taiwan BT50, tipo a raffreddamento interno, mandrino ad alta precisione. Può utilizzare punte in carburo. La macchina adotta anche un cilindro utensile pneumatico, per rendere il cambio utensile più facile. Il motore mandrino principale di grande potenza è azionato da una cinghia sincrona servo. Questo può sopportare un ampio intervallo di velocità di rotazione.
3. Questa macchina per foratura CNC è progettata in base alle caratteristiche del pezzo e ai requisiti di precisione; ha una forma compatta ed è flessibile, soddisfa meglio i requisiti di lavorazione. Indipendentemente da come i fori sono disposti in cerchio o in linea retta, può completare il lavoro in modo rapido e preciso. Pertanto, questa macchina è una scelta economicamente vantaggiosa.
La macchina per taglio lastre CNC a portale è una soluzione industriale durevole, progettata esperta per la lavorazione precisa di componenti a lastra ed elementi strutturali. Questa attrezzatura è specificamente ottimizzata per la gestione di pezzi come flange, dischi, anelli e lastre piane, a condizione che lo spessore del materiale rientri nell'intervallo di lavorazione effettivo definito dalla macchina.
Negli impianti di produzione di strutture in acciaio, questa macchina per foratura di lastre esegue operazioni di foratura e fresatura precise su lastre strutturali e componenti di collegamento, fornendo una base affidabile per l'assemblaggio robusto di telai in acciaio. Nell'industria dell'energia eolica, offre lavorazioni di alta precisione per torri e flange di turbine eoliche - processi critici che garantiscono che questi componenti possano resistere a condizioni ambientali difficili (come forti venti e variazioni di temperatura). Per i progetti di costruzione di ponti, l'attrezzatura lavora travi e supporti di ponti, garantendo la creazione di connessioni stabili e durevoli in grado di resistere a carichi dinamici per tutta la lunga vita utile del ponte.
