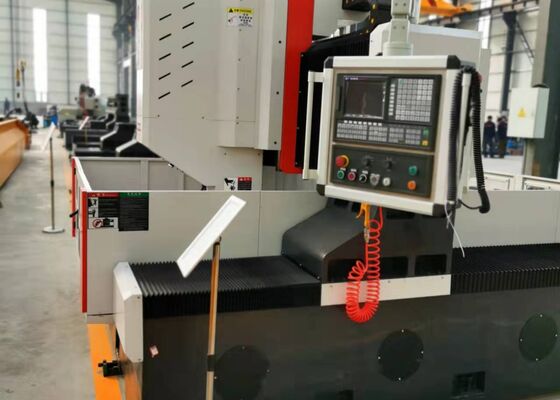

750 mm altezza di grembiule Cnc tipo grembiule piastra di acciaio lamiera flangia macchina di perforazione 18 mm larghezza T-slot

750 mm altezza di grembiule Cnc tipo grembiule piastra di acciaio lamiera flangia macchina di perforazione 18 mm larghezza T-slot

Introduzione del prodotto

La macchina per la perforazione e la fresatura del tipo portale CNC è specificamente progettata per operazioni di perforazione, cammeratura, toccatura e fresatura su pezzi da lavoro in piastra e componenti strutturali.È in grado di lavorare oggetti come flange, dischi, anelli e piastre piatte, con parametri di spessore rigorosamente entro il range di lavorazione efficace specificato dalla macchina.La macchina supporta sia l'elaborazione a buco attraverso che a buco cieco su componenti di materiale singolo e composito. Con un controllo completamente digitale durante l'intero processo di lavorazione, garantisce facilità di funzionamento e maggiore efficienza.fornire risultati di alta precisione per soddisfare le esigenze di varietà, ambienti di produzione su larga scala.

Specificità:

Caratteristiche del prodotto

1Sistema di trasmissione

I binari e gli scivoli di guida ad alta precisione, importati da Taiwan, sono stati appositamente progettati per garantire un funzionamento regolare, migliorando notevolmente la capacità dell'apparecchiatura di gestire carichi pesanti.L'asse X e l'asse Z sono dotati di due e quattro guide lineari di rotolamento, rispettivamente, che servono come componenti di guida e di carico per i movimenti sia laterali che longitudinali.Questo impianto soddisfa pienamente i requisiti tecnici per le operazioni di perforazione ad alta velocitàPer la trasmissione di potenza, l'asse X e l'asse Z sono azionati da servomotori CA, che guidano viti a sfera di precisione per convertire il movimento di rotazione in spostamento lineare accurato.

L'asse Y è equipaggiato con due guide lineari di rotolamento pesanti, ciascuna delle quali incorpora due slider quadrati, che insieme formano il meccanismo di scorrimento dell'asse Y.Questo progetto non solo soddisfa gli elevati requisiti di rigidità e resistenza del telaio del portiere, ma offre anche diversi vantaggi tecnici, con un basso coefficiente di attrito, un movimento ad alta velocità, un ammortizzatore di vibrazioni superiore e una durata di vita prolungata.l'asse Y utilizza la tecnologia di azionamento sincrono del servomotore, che azionano contemporaneamente le viti a sfera, garantendo un preciso movimento reciproco del banco di lavoro dell'asse Y per accurate operazioni di lavorazione CNC.

2Sistema di lubrificazione automatico e meccanismi di protezione

Questa macchina è dotata di un sistema di lubrificazione automatica a pressione parziale volumetrica di fabbricazione taiwanese, che fornisce una lubrificazione accurata e senza angolo per i componenti in movimento come le rotaie guida, le viti a piombo,e scaffalatureL'asse X e l'asse Y sono protetti da coperture antipolvere, mentre intorno al banco di lavoro sono installati antiproiettile,offrendo una protezione migliore durante il funzionamento.

3Sistema centrale di distribuzione del liquido di raffreddamento:

Questa macchina è dotata di un sistema di distribuzione centrale di liquido di raffreddamento standard, la cui circolazione interna impedisce efficacemente ai frammenti di ferro di aderire allo strumento durante la lavorazione.riducendo così l'usura degli attrezzi, prolungando la durata dell'utensile e migliorando la finitura superficiale dei pezzi da lavorare.L'uscita del liquido di raffreddamento ad alta pressione alla punta dell'utensile fornisce una protezione affidabile sia per la superficie del pezzo da lavorare che per l'articolazione rotante ad alta velocità, prevenendo blocchi causati da contaminanti e migliorando la qualità complessiva del pezzo e l'efficienza operativa.

Questa attrezzatura industriale ad alte prestazioni di tipo gantry CNC, progettata per operazioni di perforazione e marcatura di lamiere e lamiere,è progettato meticolosamente per la lavorazione precisa di componenti simili a piastre e parti strutturali. specificamente ottimizzati per la lavorazione di pezzi da lavoro quali flange, dischi, anelli e piastre piatte,è costruito per garantire che lo spessore di questi pezzi di lavoro sia rigorosamente conforme ai parametri di lavorazione efficaci predefiniti della macchina.

In impianti di fabbricazione di strutture in acciaio, queste apparecchiature eseguono operazioni di perforazione e fresatura precise sulle piastre strutturali e sui componenti di collegamento,fornire una base affidabile per l'assemblaggio stabile di cornici in acciaio- nel settore dell'energia eolica,offre soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, processi critici che garantiscono che questi componenti possano resistere a condizioni ambientali estreme (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti,consentire la creazione di connessioni robuste e durevoli progettate per sopportare carichi dinamici per tutta la durata operativa prolungata del ponte.
