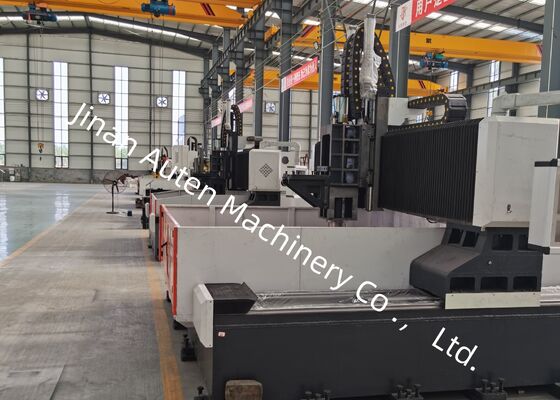

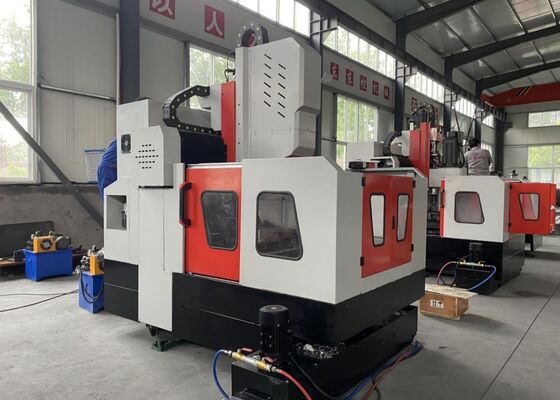

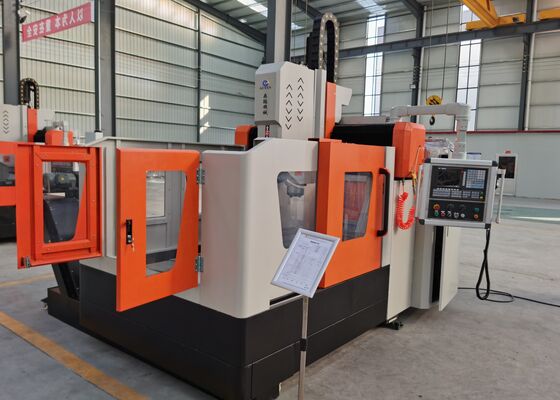

1200x1200mm Dimensione del pezzo di lavoro Macchina di perforazione in acciaio a flangia CNC a cornici 22KW Potenza del motore

1200x1200mm Dimensione del pezzo di lavoro Macchina di perforazione in acciaio a flangia CNC a cornici 22KW Potenza del motore

Introduzione del prodotto

La macchina per la perforazione e la fresatura del tipo gantry CNC è appositamente progettata per eseguire operazioni di perforazione, cammaratura, toccatura e fresatura su pezzi di piastra e componenti strutturali.Le sue capacità di elaborazione si estendono ad oggetti come le flange, dischi, anelli e piastre piatte, con parametri di spessore rigorosamente allineati al range di lavorazione efficace specificato dalla macchina.La macchina supporta la lavorazione sia attraverso fori e fori ciechi su singolo materiale e componenti di materiale compositoDotata di un controllo completamente digitale durante l'intero processo di lavorazione, garantisce facilità di funzionamento ed efficienza superiore.fornire risultati di elevata precisione per soddisfare i requisiti di ambienti di produzione su larga scala e di varietà.

Specificità:

Caratteristiche del prodotto

1Sistema di trasmissione

I binari e gli scivoli di guida ad alta precisione, provenienti da Taiwan, sono stati specificatamente progettati per garantire un funzionamento regolare migliorando significativamente la capacità di carico pesante dell'apparecchiatura.L'asse X e l'asse Z sono dotati di due e quattro guide lineari a rotolamento, rispettivamente, che fungono da componenti di guida e di carico per i movimenti sia laterali che longitudinali.Questa configurazione soddisfa pienamente i requisiti tecnici per le operazioni di perforazione ad alta velocitàPer la trasmissione di potenza, l'asse X e l'asse Z sono azionati da servomotori CA, che alimentano viti a sfera di precisione per convertire il movimento di rotazione in spostamento lineare accurato.

L'asse Y è equipaggiato con due guide lineari di rotolamento pesanti, ciascuna dotata di due slider quadrati, che formano il meccanismo di scorrimento dell'asse Y.Questo progetto non solo soddisfa gli elevati requisiti di rigidità e resistenza del telaio del portiere, ma offre anche diversi vantaggi tecnici, come un basso coefficiente di attrito, movimento ad alta velocità, eccellente ammortizzazione delle vibrazioni e una lunga durata di vita.l'asse Y utilizza la tecnologia di azionamento sincrono del servomotore, che azionano contemporaneamente le viti a sfera, consentendo il preciso movimento reciproco del banco di lavoro dell'asse Y per accurate operazioni di lavorazione CNC.

2Sistema di lubrificazione automatico e meccanismi di protezione:
Questa macchina è dotata di un sistema di lubrificazione automatica volumetrica a pressione parziale di fabbricazione taiwanese, che garantisce una lubrificazione completa e senza angolo per i componenti in movimento come le rotaie guida,per il riciclaggio di materie primeL'asse X e l'asse Y sono protetti da coperture antipolvere.mentre le protezioni impermeabili sono installate intorno al banco di lavoro per offrire una maggiore protezione durante il funzionamento.

3Sistema centrale di distribuzione del liquido di raffreddamento:
Questa macchina è dotata di un sistema di distribuzione centrale di liquido di raffreddamento standard, la cui circolazione interna impedisce efficacemente che i pezzi di ferro si attaccino all'utensile durante l'elaborazione.riducendo così l'usura degli attrezzi, prolungando la durata dell'utensile e migliorando la finitura superficiale dei pezzi da lavorare.L'uscita del liquido di raffreddamento ad alta pressione alla punta dell'utensile fornisce una protezione affidabile sia per la superficie del pezzo da lavoro che per l'articolazione rotante ad alta velocità, prevenendo blocchi causati da impurità e migliorando la qualità complessiva del pezzo e l'efficienza operativa.

Questa apparecchiatura industriale CNC ad alte prestazioni, progettata per operazioni di perforazione e marcatura di lamiere e lamiere,è progettato meticolosamente per la precisione di lavorazione di componenti simili a piastre e parti strutturali. specificamente ottimizzati per la lavorazione di pezzi da lavoro quali flange, dischi, anelli e piastre piatte,è costruito secondo una specifica fondamentale secondo la quale lo spessore di questi pezzi deve essere rigorosamente allineato ai parametri di lavorazione efficaci predefiniti dalla macchina..

In impianti di fabbricazione di strutture in acciaio, questa apparecchiatura effettua operazioni di perforazione e fresatura precise sulle piastre strutturali e sui componenti di collegamento,fornire una base affidabile per l'assemblaggio stabile di cornici in acciaioNel settore dell'energia eolica,fornisce soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, processi critici che garantiscono che questi componenti possano resistere a condizioni ambientali difficili (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti,facilitare la creazione di collegamenti robusti e durevoli progettati per sopportare carichi dinamici durante la lunga vita operativa del ponte.
