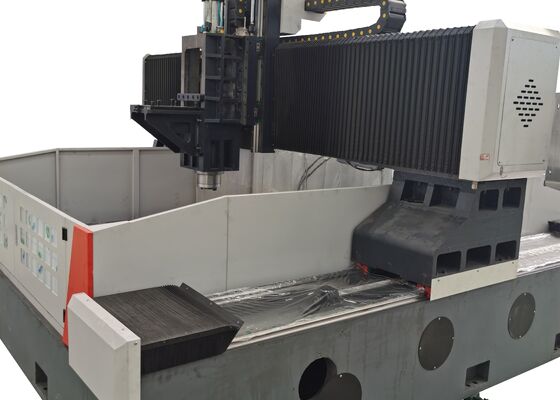

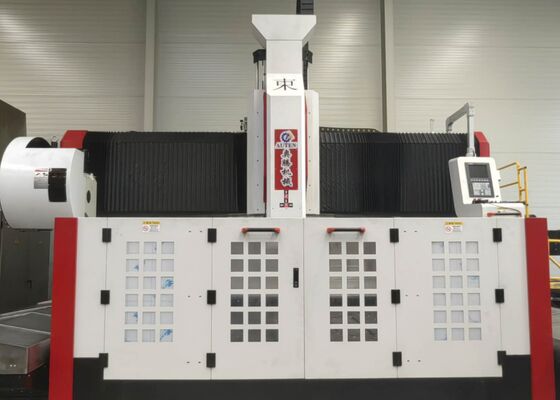

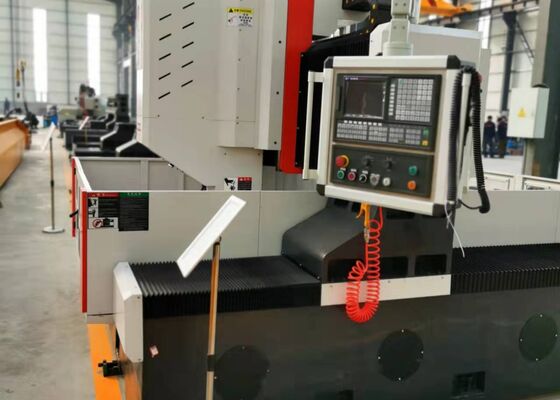

Nuova Macchina per Foratura Flange in Lamiera d'Acciaio Tipo Gantry CNC M3-28 Diametro Maschiatura

Nuova macchina per la perforazione di flange di lamiera di acciaio di tipo gantry Cnc progettata M3-28 diametro di spinta

Introduzione del prodotto

La macchina per la perforazione e la fresatura a portale CNC è specificamente progettata per eseguire operazioni di perforazione, cammaratura, toccatura e fresatura su pezzi da lavoro in piastra e componenti strutturali.Le sue capacità di lavorazione si estendono a pezzi di lavoro come flange, dischi, anelli e piastre piatte, con parametri di spessore rigorosamente conformi alla gamma di lavorazione effettiva specificata dalla macchina.La macchina supporta la lavorazione sia attraverso fori e fori ciechi su singolo materiale e componenti di materiale compositoLa macchina, dotata di un controllo digitale completo durante tutto il processo di lavorazione, garantisce un'eccezionale facilità di funzionamento ed efficienza.fornire risultati di elevata precisione e soddisfare le esigenze di ambienti di produzione su larga scala e multi-varietà.

Specificità:

Caratteristiche del prodotto

1Sistema di trasmissione:
I binari e i slider di guida di alta precisione, importati da Taiwan, sono progettati per garantire prestazioni operative senza intoppi, migliorando notevolmente la capacità di carico pesante dell'apparecchiatura.
L'asse X e l'asse Z sono dotati di due e quattro guide lineari di rotolamento, rispettivamente, che fungono da elementi di guida e di carico per il movimento laterale e longitudinale.Questa disposizione soddisfa pienamente i requisiti tecnici per le operazioni di perforazione ad alta velocitàPer la trasmissione di potenza, l'asse X e l'asse Z utilizzano servomotori CA per guidare viti a sfera di precisione, convertendo il movimento di rotazione in spostamento lineare accurato.

L'asse Y è dotato di due guide lineari di rotolamento per lavori pesanti, ciascuna dotata di due scorrevoli quadrati per formare il meccanismo di scorrimento dell'asse Y.Tale progetto non solo soddisfa gli elevati requisiti di rigidità e resistenza del telaio del portiere, ma offre anche diversi vantaggi tecnici, con un basso coefficiente di attrito, alta velocità di movimento, eccellente ammortizzazione delle vibrazioni e una lunga durata di vita.l'asse Y utilizza la tecnologia di azionamento sincrono del servomotore, che azionano le viti a sfera all'unisono, consentendo così al movimento reciproco del banco di lavoro dell'asse Y di ottenere operazioni di lavorazione CNC precise.

2Sistema di lubrificazione automatico e meccanismi di protezione:
Questa macchina utensile è dotata di un sistema di lubrificazione automatica a pressione parziale volumetrica di fabbricazione taiwanese, che garantisce una lubrificazione completa e senza angolo per i componenti in movimento come le rotaie guida,per il riciclaggio di materie primeL'asse X e l'asse Y sono muniti di coperture protettive antipolvere.mentre le protezioni impermeabili sono installate intorno al banco di lavoro per fornire una maggiore protezione durante il funzionamento.

3Sistema centrale di distribuzione del liquido di raffreddamento:
Questa macchina utensile è dotata di un sistema di distribuzione centrale di liquido di raffreddamento standard.ridurre l'usura degli attrezzi, prolungando la durata dell'utensile e migliorando la finitura superficiale dei pezzi da lavorare.L'uscita del liquido di raffreddamento ad alta pressione alla punta dell'utensile assicura una protezione affidabile sia per la superficie del pezzo da lavorare che per l'articolazione rotante ad alta velocità, impedendo l'intasamento dovuto alle impurità e migliorando la qualità complessiva del pezzo e l'efficienza operativa.

Questa attrezzatura industriale ad alte prestazioni di tipo gantry CNC, progettata per applicazioni di perforazione e marcatura di lamiere e lamiere,è accuratamente fabbricato per la lavorazione di precisione di componenti simili a piastre e parti strutturali. specificamente ottimizzati per la lavorazione di pezzi da lavoro quali flange, dischi, anelli e piastre piatte,aderisce a una specifica fondamentale secondo la quale lo spessore di questi pezzi deve essere rigorosamente conforme ai parametri di lavorazione efficaci preimpostati dalla macchina.

In impianti di fabbricazione di strutture in acciaio, questa apparecchiatura esegue operazioni di perforazione e fresatura precise sulle piastre strutturali e sui componenti di collegamento,fornendo una solida base per l'assemblaggio stabile di cornici in acciaio- nel settore dell'energia eolica,offre soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo essenziale che garantisce che questi componenti possano resistere a condizioni ambientali difficili (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti,consentire la creazione di connessioni stabili e durevoli progettate per resistere a carichi dinamici durante la lunga vita utile del ponte.
