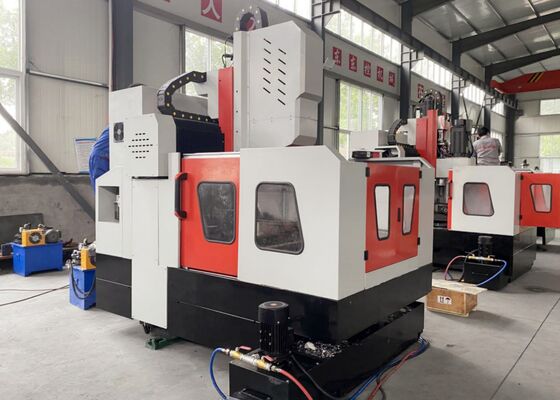

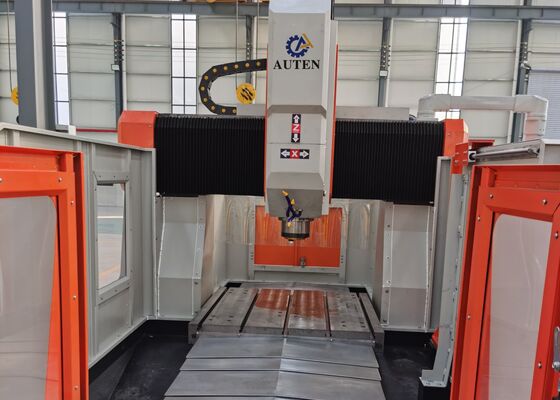

Cambio utensile automatico CNC per la trivellazione di lamiere di piastra metallica a flangia di 80 mm di diametro

Foratrice automatica per piastre metalliche e flange CNC, diametro di foratura 80mm

Applicazione:

La foratrice e fresatrice a portale CNC per piastre in acciaio è impiegata principalmente nella lavorazione di piastre tubiere, flange, cuscinetti, scambiatori di calore e altri componenti in settori come petrolchimico, energia nucleare, energia eolica, caldaie e strutture in acciaio. È in grado di forare ad alta velocità utilizzando punte in metallo duro con raffreddamento interno o punte elicoidali ad alta velocità con raffreddamento esterno. La macchina supporta una varietà di funzioni, tra cui foratura, smussatura, maschiatura, fresatura e alesatura. Inoltre, può essere equipaggiata con una testa angolare automatica opzionale per eseguire operazioni di foratura laterale, maschiatura e fresatura.

Specifiche:

Caratteristiche del prodotto

1. La foratrice, fresatrice e marcatrice per piastre e flange è composta da diversi componenti chiave, tra cui una base, una slitta longitudinale, un portale, una slitta trasversale, un'unità di avanzamento verticale, un mandrino di foratura e fresatura, un banco di lavoro, un sistema di raffreddamento, un sistema di rimozione automatica dei trucioli, un sistema di lubrificazione automatica, un sistema pneumatico, un sistema elettrico e altre parti essenziali.

2. La testa di foratura scorrevole servo-azionata della macchina per il taglio di piastre in acciaio CNC è in grado di eseguire operazioni di foratura, alesatura, maschiatura, smussatura e fresatura di scanalature. Può funzionare sia in combinazione con altre unità che indipendentemente. Il mandrino di foratura è dotato di un mandrino di precisione di fabbricazione taiwanese (raffreddamento interno) con un foro conico BT50 ed è integrato con un meccanismo di alesatura automatica a molla a farfalla. Questa configurazione facilita la facile sostituzione degli utensili tramite un'asta di collegamento e un sistema di allentamento degli utensili a cilindro idraulico, consentendo rapidi cambi tra punte o frese.

3. La struttura della foratrice e marcatrice è dotata di guide lineari ad alta precisione, che garantiscono un movimento fluido. Un servomotore CA aziona una cinghia sincrona e gruppi di viti a sfera di precisione, garantendo un'eccezionale precisione.

4. Il telaio e il portale della macchina a portale per piastre metalliche sono fabbricati con fusioni o piastre in acciaio di alta qualità saldate. Questi componenti subiscono una ricottura ad alta temperatura prima della lavorazione, seguita da un secondo processo di ricottura dopo la semifinitura per alleviare le sollecitazioni interne. Vengono quindi lavorati con precisione per garantire precisione e stabilità costanti.

La foratrice a portale CNC è una soluzione industriale ad alte prestazioni, progettata con cura per la precisa lavorazione di componenti a forma di piastra ed elementi strutturali. Questa apparecchiatura è specificamente configurata per gestire pezzi come flange, dischi, anelli e piastre piane, con la condizione chiave che lo spessore di questi pezzi rimanga entro la capacità di lavorazione effettiva designata della macchina.

Nelle officine di fabbricazione di strutture in acciaio, questa foratrice per piastre esegue operazioni di foratura e fresatura precise su piastre strutturali e componenti di collegamento, fornendo una base affidabile per l'assemblaggio stabile di telai in acciaio. Nel settore dell'energia eolica, offre lavorazioni ad alta precisione per torri e flange di turbine eoliche, un processo essenziale che garantisce che questi componenti possano resistere a condizioni ambientali difficili (ad esempio, forti venti, fluttuazioni di temperatura). Per i progetti di costruzione di ponti, l'apparecchiatura lavora travi e supporti del ponte, garantendo la creazione di collegamenti stabili e durevoli in grado di resistere a carichi dinamici per tutta la durata del ponte.
