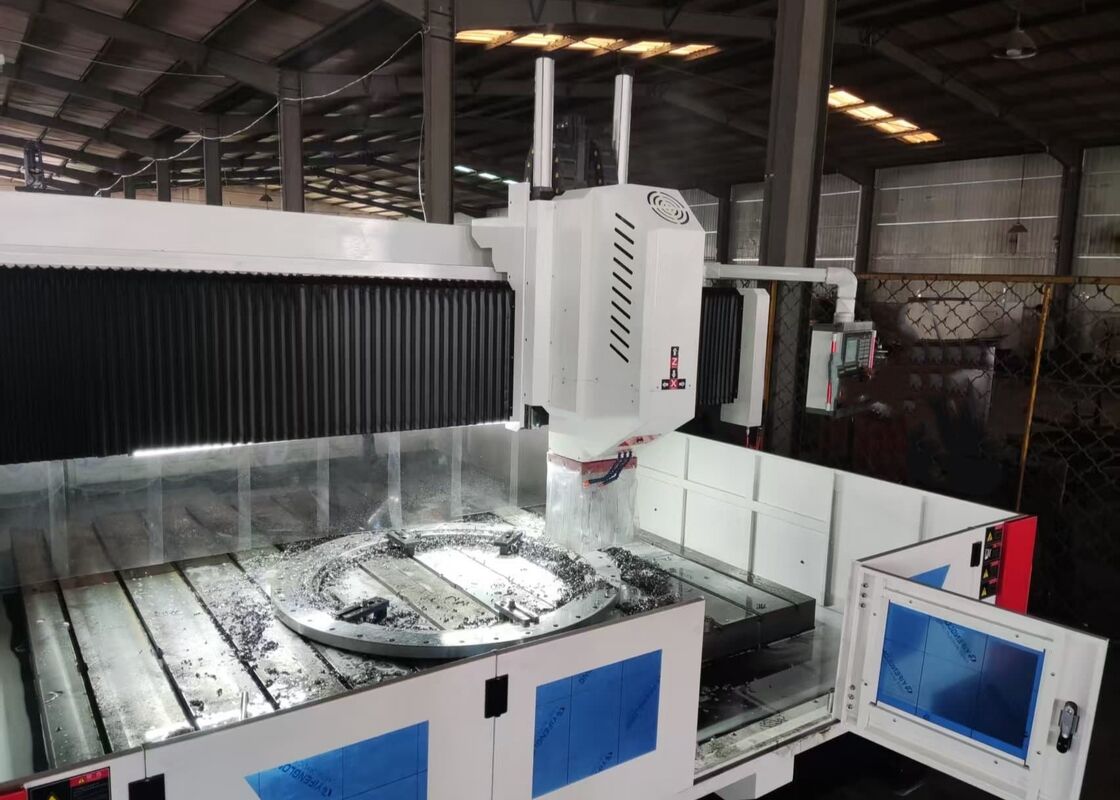

Trapano a flangia per piastre CNC automatico conico mandrino BT50 con controllo PLC

Macchina per foratura automatica CNC con flangia a piastra con cono mandrino BT50 e controllo PLC

Introduzione al prodotto:

Questa macchina per foratura a portale CNC è utilizzata principalmente per la lavorazione di tubi, flange, cuscinetti, scambiatori di calore e altri componenti in settori quali petrolchimico, energia nucleare, energia eolica, caldaie e strutture in acciaio. È in grado di forare ad alta velocità con punte in carburo con raffreddamento interno o utilizzando punte a spirale ad alta velocità con raffreddamento esterno. La macchina supporta una serie di funzioni, tra cui foratura, smussatura, maschiatura, fresatura e alesatura. Inoltre, può essere dotata di una testa angolare automatica opzionale per operazioni di foratura laterale, maschiatura e fresatura.

Configurazione del prodotto:

Caratteristiche del prodotto

1. La macchina per foratura di flange è composta da un basamento, una slitta longitudinale, un portale, una slitta trasversale, un'unità di avanzamento verticale, una testa di potenza di foratura e fresatura, un banco di lavoro, un sistema di raffreddamento, un sistema automatico di rimozione trucioli, un sistema di lubrificazione automatico, un sistema pneumatico, un sistema elettrico e altri componenti chiave.

2. La macchina per foratura di piastre CNC è dotata di una testa di potenza di foratura a slitta servo in grado di eseguire foratura, alesatura, maschiatura, smussatura e fresatura di scanalature. Queste funzioni possono operare simultaneamente o indipendentemente. Il mandrino di foratura è un mandrino di precisione di fabbricazione taiwanese (raffreddamento interno) con cono BT50 e incorpora un meccanismo di brocciatura automatico a molla a farfalla. La macchina può essere dotata di punte da trapano o frese tramite un'asta di collegamento e uno sgancio utensile a cilindro idraulico, rendendo la sostituzione degli utensili altamente efficiente e conveniente.

3. La macchina per foratura CNC ad alta velocità è dotata di guide lineari ad alta precisione, garantendo un movimento fluido. Un motore servo AC aziona una cinghia sincrona e coppie di viti a ricircolo di sfere di precisione, garantendo un'eccezionale accuratezza.

4. Il corpo e il portale della macchina per foratura CNC sono costruiti con materiali fusi o lamiere d'acciaio saldate di alta qualità. Questi componenti vengono sottoposti ad un trattamento di ricottura ad alta temperatura prima della lavorazione, seguito da una seconda ricottura dopo la semi-finitura per eliminare le tensioni residue, garantendo prestazioni stabili e precise durante tutto il processo di lavorazione.

5. La macchina per foratura di piastre è dotata di diverse scanalature a T orizzontali sul piano di lavoro, che consentono il fissaggio sicuro di maschere e piastre. Un mandrino autocentrante a quattro griffe opzionale migliora significativamente l'efficienza di produzione per la lavorazione in serie.

6. La macchina utilizza un sistema CNC tedesco, un sistema CNC spagnolo FAGOR o un sistema cinese KND. Le coordinate di foratura possono essere convertite senza interruzioni tra CAD e CAM, semplificando la programmazione, l'archiviazione, la visualizzazione e la comunicazione. L'interfaccia utente include compensazione degli errori, allarmi automatici e funzionalità di interazione uomo-macchina. Le posizioni dei fori del pezzo possono essere inserite tramite tastiera, USB, rete o grafica CAD, con generazione automatica dei programmi di lavorazione. Le funzioni di anteprima e ispezione pre-foratura garantiscono ulteriormente la facilità d'uso.

7. La macchina è dotata di un cercametro fotoelettrico, che consente un posizionamento rapido e preciso del pezzo. Inoltre, i caricatori a disco opzionali a 24 utensili o i caricatori lineari per utensili migliorano notevolmente l'efficienza di lavorazione.

8. La macchina è dotata di un trasportatore trucioli automatico e di un sistema di lubrificazione automatico. Il sistema di raffreddamento è dotato sia di una pompa di raffreddamento interna ad alta pressione che di una pompa di raffreddamento esterna a bassa pressione, offrendo la flessibilità di utilizzare il raffreddamento interno o esterno.

La macchina per taglio piastre a portale CNC è una soluzione industriale durevole, progettata esperta per la lavorazione precisa di componenti a piastra ed elementi strutturali. Questa attrezzatura è specificamente ottimizzata per la gestione di pezzi come flange, dischi, anelli e piastre piane, a condizione che lo spessore del materiale rientri nell'intervallo di lavorazione efficace definito dalla macchina.

Negli impianti di produzione di strutture in acciaio, questa macchina per foratura di piastre esegue operazioni precise di foratura e fresatura su piastre strutturali e componenti di collegamento, fornendo una base affidabile per il robusto assemblaggio di telai in acciaio. Nell'industria dell'energia eolica, offre lavorazioni di alta precisione per torri e flange di turbine eoliche, processi critici che garantiscono che questi componenti possano resistere a condizioni ambientali difficili (come venti forti e variazioni di temperatura). Per i progetti di costruzione di ponti, l'attrezzatura lavora travi e supporti di ponti, garantendo la creazione di connessioni stabili e durevoli in grado di resistere a carichi dinamici per l'intera vita utile del ponte.
