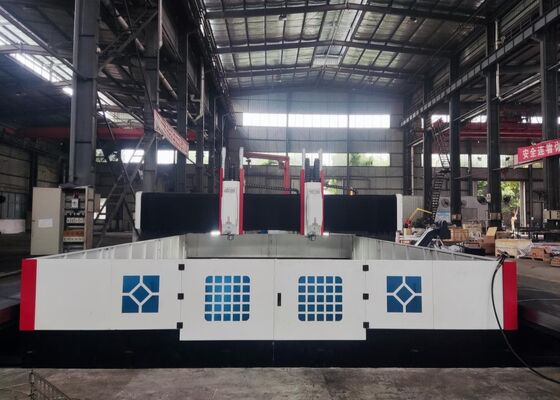

Modello PHD4080 Macchina per la perforazione di lamiere di metallo a flangia CNC per la struttura in acciaio e le applicazioni di caldaie
Introduzione al prodotto:
Questa macchina per la perforazione a portale CNC è utilizzata principalmente per la lavorazione di fogli di tubi, flange, cuscinetti, scambiatori di calore e altri prodotti nei settori petrolchimico, nucleare, eolico, caldaie,strutture in acciaio, ecc. Può utilizzare perline a carburo per la perforazione ad alta velocità con raffreddamento interno, o utilizzare perline a torsione ad alta velocità per la perforazione con raffreddamento esterno.scampificazioneÈ inoltre dotato di una testa automatica a angolo retto (opzionale) per la perforazione laterale, la perforazione e la fresatura.
Configurazione del prodotto:
| Modello |
PHD4080 |
| Dimensione del pezzo |
LxW (mm) |
4000x8000 |
| Larghezza della fessura in T del banco di lavoro (mm) |
28 |
| Testa di potenza di perforazione |
- Qty. |
1 o 2 |
| Conico di fusione |
BT1 commercio |
| Diametro massimo di perforazione (mm) |
Φ90 |
| Spessore massimo (mm) |
≤ 300 |
| Diametro del tap |
M3-M36 |
| Velocità del mandrino (r/min) |
30 ~ 3000 |
| Potenza del motore del servospindle (kW) |
22/30/37 |
| Movimento laterale della testa di propulsione (asse X) |
Corsa massima orizzontale (mm) |
4000 |
| Velocità di movimento laterale (r/min) |
0 ~ 6 |
| Potenza del servomotore per movimento laterale (kW) |
3.6 |
| Movimento longitudinale del grattacielo (asse Y) |
Corso di alimentazione massimo (mm) |
8000 |
| Velocità di movimento dell'alimentazione (m/min) |
0 ~ 6 |
| Potenza del servomotore (kW) |
3.6/5.5 |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. corsa (mm) |
1400 |
| Velocità di movimento (m/min) |
0 ~ 4 |
| Potenza del servomotore (kW) |
3.6 |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistema elettrico |
Sistema CNC |
SIEMENS/FAGOR/KND/GSK |
| Cambi utensili |
Tipo di disco (facoltativo) |
24 posizioni degli utensili |
| Dimensione complessiva |
LxWxH (m) |
13 per 6,9 per 6.2 |
Caratteristiche del prodotto

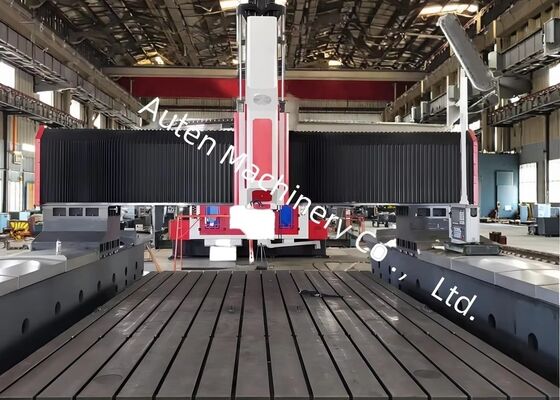

1La macchina di perforazione a flangia è composta da letto, scivolo longitudinale, portiere, scivolo trasversale, unità di alimentazione verticale, testa di perforazione e fresatura, banco di lavoro, sistema di raffreddamento,sistema automatico di rimozione delle truciole, sistema di lubrificazione automatico, sistema pneumatico, sistema elettrico, ecc.
2. La testa di foratura servo scorrevole della macchina di perforazione a piattaforma CNC ha la funzione di perforazione, riaming, tapping, chamfering e fresatura di scanalatura.Il fusibile di perforazione adotta il fusibile di precisione di Taiwan (raffreddamento interno), foro conico a fusione BT50, con meccanismo di apertura automatica a molla a farfalla, che può essere equipaggiato con trapano o fresatore attraverso canna di collegamento, strumento idraulico di allentamento del cilindro,ed è molto conveniente sostituire lo strumento.
3. Il corpo della macchina di perforazione CNC ad alta velocità è dotato di guida lineare ad alta precisione, mobilità mobile.Assicurare un'elevata precisione.
4. Il corpo e il porticato della macchina per la perforazione a CNC sono realizzati in fusione o saldatura di piastre d'acciaio di alta qualità.riannellato dopo la semilavoratura per eliminare lo stress, e poi finito per garantire una precisione stabile.
5La macchina per la perforazione delle lamiere dispone di diverse fessure orizzontali in T sul tavolo da lavoro per la fissaggio del dispositivo e della lamiera.Dispositivo di fissaggio autocentrante a quattro mascelle opzionale migliora notevolmente l'efficienza di produzione delle parti di lotto.
6Adottare il sistema CNC tedesco Siemens, il sistema CNC spagnolo FAGOR o il sistema KND cinese, le coordinate di perforazione possono essere direttamente convertite tra CAD e CAM, facilitando la programmazione, lo stoccaggio, la visualizzazione,e della comunicazione. L'interfaccia utente dispone di compensazione degli errori, allarmi automatici e interazione uomo-computer.con una lunghezza massima di 20 mm o piùLe capacità di anteprima e ispezione pre-perforazione garantiscono un funzionamento facile da usare.
7È dotato di un sensore fotoelettrico di bordo, che permette di individuare facilmente e rapidamente la posizione del pezzo.riviste di strumenti a disco 24T opzionali o riviste di strumenti lineari migliorano significativamente l'efficienza di lavorazione.
8È dotato di un trasportatore automatico e di un dispositivo di lubrificazione automatico.Il sistema di raffreddamento è dotato di una pompa di raffreddamento interna ad alta pressione e di una pompa di raffreddamento esterna a bassa pressionePuò adottare raffreddamento interno o esterno.
La macchina per il taglio delle piastre a portale CNC è una soluzione industriale robusta, progettata meticolosamente per la lavorazione precisa di componenti a forma di piastra e parti strutturali.Questa attrezzatura è specificamente progettata per la manipolazione di pezzi da lavoro quali flange, dischi, anelli e piastre piatte, con il requisito essenziale che lo spessore di questi materiali rimanga entro il range di lavorazione efficace specificato dalla macchina.
In impianti di fabbricazione di strutture in acciaio, questa macchina per la perforazione delle lamiere esegue operazioni di perforazione e fresatura precise sulle lamiere strutturali e sui componenti di collegamento,fornendo una solida base per l'assemblaggio affidabile di cornici in acciaio- nel settore dell'energia eolica,Il progetto offre un'elaborazione ad alta precisione per torri e flange di turbine eoliche, processi vitali che garantiscono che questi componenti possano resistere a condizioni ambientali difficili (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi e supporti,garantire lo sviluppo di collegamenti stabili e durevoli in grado di sopportare carichi dinamici per tutta la lunga durata di servizio del ponte.
