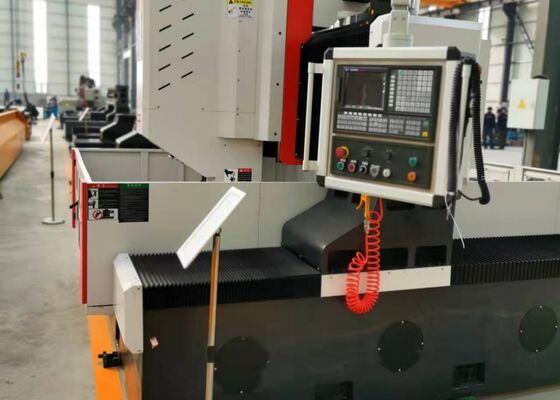

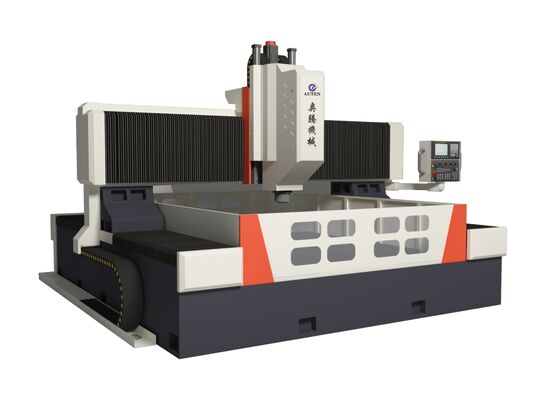

Spessore di 250 mm Macchina per la trivellazione in acciaio a placca di metallo CNC 22/30KW Servo Spindle Potenza del motore
Introduzione al prodotto:
La macchina per la perforazione e la fresatura a portale CNC è progettata principalmente per la lavorazione di lamiere di tubi, flange, cuscinetti, scambiatori di calore e altri componenti in settori quali la petrolchimica,energia nucleareL'impianto è in grado di supportare operazioni di perforazione ad alta velocità con perforazioni a carburo con raffreddamento interno o perforazioni a torsione ad alta velocità con raffreddamento esterno.Questa macchina versatile svolge vari compitiInoltre, può essere dotato di una testa automatica a angolo retto opzionale per abilitare funzioni di perforazione laterale, di perforazione e di fresatura.
Configurazione del prodotto:
| Modello |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Dimensione del pezzo |
LxW (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Larghezza della fessura in T del banco di lavoro (mm) |
28 |
28 |
28 |
28 |
28 |
| Testa di potenza di perforazione |
- Qty. |
1 |
1 |
1 |
1 o 2 |
1 o 2 |
| Conico di fusione |
BT1 commercio |
BT1 commercio |
BT1 commercio |
BT1 commercio |
BT1 commercio |
| Diametro massimo della perforazione (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Spessore massimo (mm) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Diametro del tap |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Velocità del mandrino (r/min) |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
| Potenza del motore del servospindle (kW) |
11 |
Il mondo, 8/8 |
22/30 |
22/30/37 |
22/30/37 |
| Movimento laterale della testa di propulsione (asse X) |
Corsa massima orizzontale (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Velocità di movimento laterale (r/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Potenza del servomotore per movimento laterale (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Movimento longitudinale del grattacielo (asse Y)
|
Corso di alimentazione massimo (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Velocità di movimento dell'alimentazione (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Potenza del servomotore (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. corsa (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Velocità di movimento (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Potenza del servomotore (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
±0,02/1000 |
± 0,015/1000 |
± 0,015/1000 |
± 0,015/1000 |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
| Sistema elettrico |
Sistema CNC |
FAGOR/KND/GSK |
| Cambi utensili |
Tipo di disco (facoltativo) |
24 posizioni degli utensili |
| Dimensione complessiva |
LxWxH (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13 per 6,9 per 6.2 |
Caratteristiche del prodotto
1La macchina per la perforazione, la fresatura e la marcatura della lamiera e della flange è composta da diversi componenti essenziali, tra cui il letto, lo scivolo longitudinale, il portiere, lo scivolo trasversale, l'unità di alimentazione verticale,per la perforazione e la fresatura, tavolo da lavoro, sistema di raffreddamento, sistema automatico di rimozione dei chip, sistema di lubrificazione automatico, sistema pneumatico, sistema elettrico e altri elementi critici.
2. La testa di foratura servo-driven della macchina di taglio della piastra in acciaio CNC è in grado di eseguire operazioni di perforazione, riaming, tap, chamfering e fresatura a scanalatura.Può funzionare sia in combinazione con altre unità o in modo indipendenteIl fusibile di perforazione è dotato di un fusibile di alta precisione di fabbricazione taiwanese (con raffreddamento interno) con un foro conico BT50 e incorpora un meccanismo di apertura automatica a molla a farfalla.Questa configurazione facilita comodi cambi di utensili attraverso l'uso di una barra di collegamento e un sistema idraulico cilindro strumento allentamento, permettendo una rapida intercambiabilità tra trapano e fresatore.
3La struttura della macchina di perforazione e di marcatura è dotata di guide lineari di alta precisione, che garantiscono un movimento regolare e stabile.Un servomotore CA azionare una cintura sincrona e precisione di sfere a vite assemblaggi, garantendo una precisione eccezionale.
4. Il telaio e il portiere della macchina per portiere a lamiera di metallo sono realizzati con fusioni o lamiere di acciaio di alta qualità saldate.seguito da una seconda ricottura dopo la semilavoratura per alleviare le sollecitazioni interneSuccessivamente, vengono lavorati con precisione per garantire una precisione e una stabilità costanti.
La macchina CNC per il taglio di piastre a portiere è una soluzione industriale ad alte prestazioni, progettata per la lavorazione accurata di componenti simili a piastre ed elementi strutturali.Questa apparecchiatura è specificamente destinata al trattamento di pezzi da lavoro quali flange, dischi, anelli e piastre piatte, con la condizione critica che lo spessore di questi pezzi di lavorazione rientri nell'intervallo di lavorazione efficace designato dalla macchina.
In impianti di fabbricazione di strutture in acciaio, questa macchina per la perforazione delle piastre esegue operazioni di perforazione e fresatura precise sulle piastre strutturali e sui componenti di collegamento,fornire una solida base per l'assemblaggio stabile di cornici in acciaioNel settore dell'energia eolica, offre lavorazioni di alta precisione per torri e flange di turbine eoliche, processi critici che garantiscono che questi componenti possano sopportare condizioni ambientali difficili (ad esempio,forti ventiPer i progetti di costruzione di ponti, l'apparecchiatura elabora travi e supporti di ponti.Garantire la creazione di collegamenti stabili e resistenti in grado di sopportare carichi dinamici per tutta la durata prolungata del ponte.
