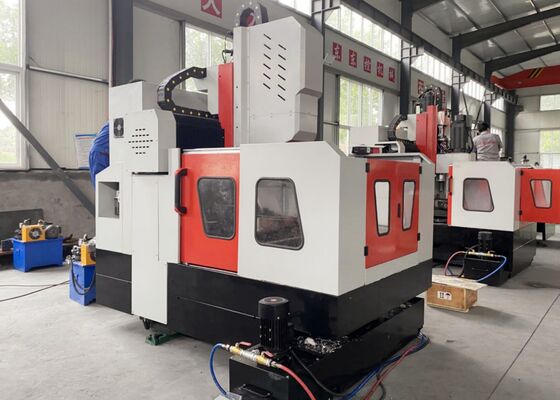

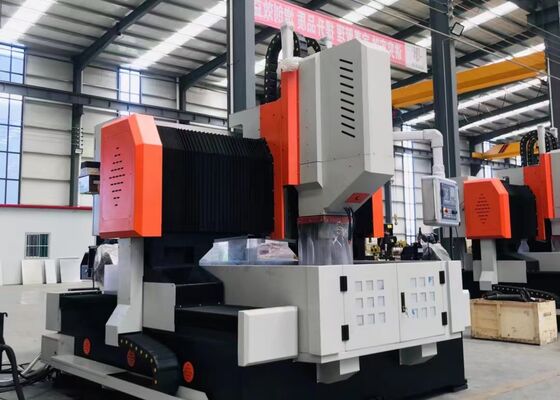

2000mm Stroto orizzontale CNC per la marcatura della piastra 2000*2000mm Dimensione del pezzo

Macchina foratura e marcatura piastre CNC con corsa orizzontale da 2000 mm, dimensioni pezzo 2000*2000 mm

Applicazione:

La macchina per foratura e fresatura a portale CNC viene utilizzata principalmente per la lavorazione di piastre tubiere, flange, cuscinetti, scambiatori di calore e altri componenti in settori come petrolchimico, energia nucleare, energia eolica, caldaie e strutture in acciaio. È in grado di forare ad alta velocità con punte in metallo duro con raffreddamento interno, oppure utilizzando punte elicoidali ad alta velocità con raffreddamento esterno. La macchina offre una gamma di funzioni, tra cui foratura, smussatura, maschiatura, fresatura e alesatura. Inoltre, può essere equipaggiata con una testa angolare opzionale per operazioni di foratura laterale, maschiatura e fresatura.

Specifiche:

Caratteristiche del prodotto

1. La macchina per foratura, fresatura e marcatura di piastre e flange è composta da un basamento, una slitta longitudinale, un portale, una slitta trasversale, un'unità di avanzamento verticale, un mandrino di foratura e fresatura, un banco da lavoro, un sistema di raffreddamento, un sistema di rimozione automatica dei trucioli, un sistema di lubrificazione automatica, un sistema pneumatico, un sistema elettrico e altri componenti chiave.

2. La testa di foratura scorrevole servo-azionata della macchina per taglio di piastre in acciaio CNC è in grado di forare, alesare, maschiatura, smussare e fresare scanalature. Può funzionare sia in combinazione con altre unità che in modo indipendente. Il mandrino di foratura è dotato di un mandrino di precisione di fabbricazione taiwanese (raffreddamento interno) con un foro conico BT50 ed è dotato di un meccanismo di alesatura automatica a molla a farfalla. Questa configurazione consente una facile sostituzione dell'utensile utilizzando un'asta di collegamento, un sistema di allentamento dell'utensile a cilindro idraulico, che consente rapidi cambi tra punte da trapano o frese.

3. La struttura della macchina di foratura e marcatura è dotata di guide lineari ad alta precisione, che garantiscono un movimento fluido. Un servomotore CA aziona una cinghia sincrona e coppie di viti a sfera di precisione, garantendo un'elevata precisione.

4. Il corpo e il portale della macchina a portale per piastre metalliche sono costruiti con fusioni o saldature di piastre in acciaio di alta qualità. Questi componenti vengono sottoposti ad una ricottura ad alta temperatura prima della lavorazione, seguita da una seconda ricottura dopo la semifinitura per alleviare le sollecitazioni, e vengono poi lavorati con precisione per garantire precisione e stabilità costanti.

La macchina per taglio di piastre a portale CNC è una soluzione industriale ad alte prestazioni, meticolosamente progettata per la lavorazione precisa di componenti a forma di piastra e parti strutturali. Questa apparecchiatura è progettata per lavorare pezzi come flange, dischi, anelli e piastre piane, con il requisito essenziale che lo spessore di questi pezzi rientri nell'intervallo di lavorazione efficace specificato dalla macchina.

Nelle officine di strutture in acciaio, questa macchina per foratura di piastre esegue operazioni di foratura e fresatura precise su piastre strutturali e componenti di collegamento, fornendo una solida base per l'assemblaggio stabile di telai in acciaio. Nell'industria dell'energia eolica, fornisce lavorazioni di alta precisione per torri e flange di turbine eoliche, un processo essenziale che garantisce che questi componenti siano in grado di resistere a condizioni ambientali difficili (ad esempio, forti venti, sbalzi di temperatura). Per i progetti di costruzione di ponti, l'apparecchiatura lavora travi e supporti del ponte, garantendo la formazione di collegamenti stabili e durevoli in grado di resistere a carichi dinamici durante la lunga durata del ponte.
