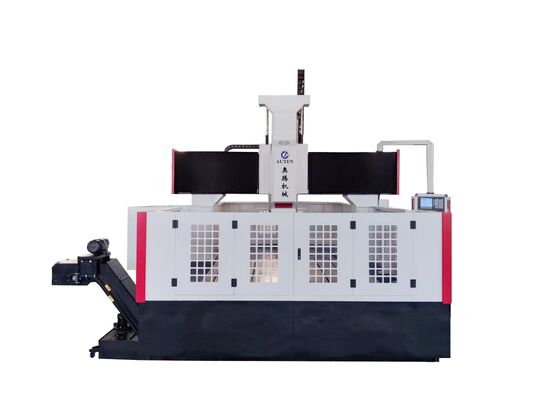

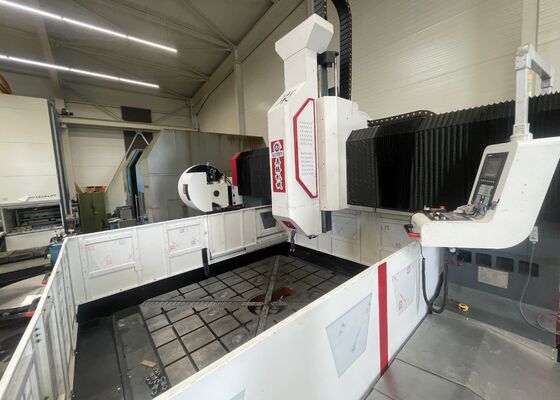

BT50 Macchina per la trivellazione di piastre CNC a fusole Taper M30 Diametro di trivellazione per la fresatura di metalli di grandi dimensioni
Introduzione del prodotto:
Questo sistema di perforazione CNC per portiere è specificamente progettato per operazioni di perforazione, cammaratura, toccatura e fresatura su piastre e componenti strutturali.È utilizzato principalmente per la perforazione ad alta efficienza di flangeL'impianto è in grado di elaborare sia fori trasparenti sia fori ciechi su materiali mono- o compositi.con controllo digitale, il processo di lavorazione assicura un funzionamento senza soluzione di continuità e un'interfaccia utente intuitiva.,adatto sia alla produzione a piccole partite che alla produzione su larga scala.
Specificità:
| Dimensione del pezzo |
LxW |
2500x2500 mm |
|
|
| Scaffalatura |
Larghezza della fessura in T |
28 mm |
| Testa di potenza di perforazione |
- Qty. |
1 |
| Conico di fusione |
BT1 commercio |
|
Diametro di perforazione massimo
(acciaio al carbonio ordinario)
|
Φ80 mm |
| Diametro del tap |
| M30 |
| Velocità del mandrino |
30 ~ 3000 giri/min |
| Potenza del motore servospindle |
30 kW |
| Distanza dall'estremità inferiore dello spinello al tavolo di lavoro |
200-800 mm |
|
Movimento laterale della testina motrice(asse X)
|
Max.curva orizzontale |
2500 mm |
| Velocità di movimento laterale |
0~8 giri/min |
| Potenza del servomotore per il movimento laterale |
2x4,2 kW |
|
Movimento longitudinale del grattacielo (asse Y)
|
Max. corsa di alimentazione |
6000 mm |
| Velocità di movimento dell'alimentazione |
0~8 m/min |
| Potenza del servomotore di alimentazione |
2x4,5kW/25Nm |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. colpo |
600 mm |
| Velocità di movimento |
0~5 m/min |
| Potenza del servomotore |
4.5kW/25Nm |
| Precisione di posizionamento |
X/Y |
≤ 0,05 mm/1000 mm |
| Precisione di posizionamento ripetuta |
X/Y |
≤ 0,05 mm/1000 mm |
Struttura dell'apparecchiatura:
La base della macchina è costituita da materiale fuso e comprende componenti essenziali quali il tavolo da lavoro, il portiere mobile, la sella scorrevole, la testa di foratura e di fresatura,sistema di lubrificazione automatica, dispositivi di sicurezza, sistema di raffreddamento circolante, sistema di controllo digitale e sistema elettrico.con una lunghezza massima non superiore a 50 mm,La macchina è ampiamente riconosciuta per la sua eccezionale precisione di posizionamento e la sua superiore ripetibilità nel posizionamento.
Caratteristiche del prodotto
1. Alarme automatico per bassi livelli d' acqua
Quando il liquido di raffreddamento nel filtro raggiunge il livello medio, il sistema attiva automaticamente il motore, permettendo al liquido di raffreddamento dal trasportatore a chip di fluire nel filtro.Una volta che il liquido di raffreddamento raggiunge il livello elevato, il motore si fermerà automaticamente.
Se il livello del liquido di raffreddamento nel filtro scende a un punto basso, il sistema attiva un allarme tramite l'indicatore di livello.causando il ritiro automatico dello spinello e l'arresto del funzionamento della macchina.
2Funzione di memoria di spegnimento:
In caso di perdita improvvisa di corrente o di interruzione simile, questa funzione consente di recuperare rapidamente e facilmente l'ultima posizione del foro forato prima del guasto di corrente.Gli operatori possono riprendere prontamente le operazioni, riducendo significativamente i tempi di fermo impiegati per individuare la posizione di perforazione precedente e facilitando una transizione senza soluzione di continuità alla fase successiva.
3. Fotoelettrico Edge Finder:
L'apparecchiatura è dotata di un sensore fotoelettrico, che consente una localizzazione rapida e precisa della posizione del pezzo.
-
Inserire il sensore di bordi nel mandrino del mandrino della macchina utensile e ruotare lentamente il mandrino per assicurarne la concentricità.
-
Quando la luce rossa si spegne, il mandrino è pronto per il rovesciamento.Spostare il fusibile avanti e indietro per trovare il punto ottimale in cui il bordo della palla d'acciaio in contatto con il pezzo da lavoro.
-
Registrare i valori degli assi X e Y visualizzati dal sistema CNC in questo punto e inserirli nel computer.
-
Ripetere questo processo per individuare più punti di rilevamento se necessario.
.
Questo avanzato sistema di portiere CNC è appositamente progettato per la trivellazione e la marcatura ad alta efficienza di parti di lamiera e lamiera.È stato attentamente progettato per garantire un'elaborazione accurata di pezzi di lavoro simili a piastre e assemblaggi strutturali, che lo rende adatto per la lavorazione di flange, dischi, componenti a forma di anello, piastre piatte ed elementi simili.Una condizione operativa critica è che lo spessore dei pezzi di lavoro deve essere coerente con i parametri di lavorazione efficaci specificati della macchina.
In impianti di fabbricazione di strutture in acciaio, queste apparecchiature eseguono operazioni di perforazione e fresatura ad alta precisione su piastre strutturali e componenti di collegamento,fornendo una solida base per l'assemblaggio affidabile di cornici in acciaioNell'industria dell'energia eolica, offre capacità di lavorazione all'avanguardia e di alta precisione per torri e flange di turbine eoliche,garantire che questi componenti siano progettati per resistere a condizioni ambientali difficiliPer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, permettendo la formazione diconnessioni durature in grado di resistere a carichi dinamici per tutta la durata prolungata del ponte.
