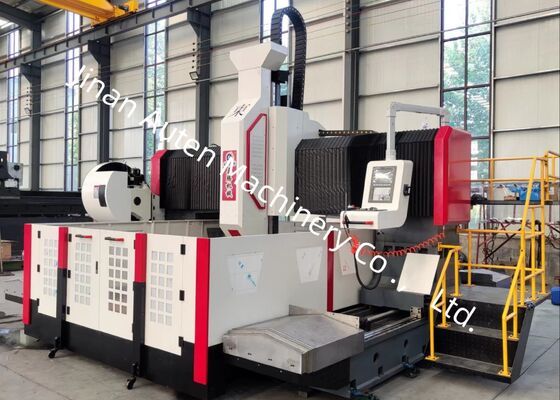

M30 Testa di trivellazione Diametro di trivellazione per trivellazione CNC a trave 2500 mm Trazione orizzontale
Introduzione del prodotto:
Questo sistema di perforazione CNC per portiere è specificamente progettato per operazioni di perforazione, cammaratura, toccatura e fresatura su piastre e componenti strutturali.È utilizzato principalmente per la perforazione ad alta efficienza di flangeL'impianto è in grado di lavorare sia fori trasparenti che buchi ciechi su materiali mono- o compositi.di cilindrata superiore a 50 cm3, il processo di lavorazione assicura un funzionamento agevole e un'interfaccia user-friendly.per la realizzazione di lotti di piccole dimensioni e di grandi serie di produzione.
Specificità:
| Dimensione del pezzo |
LxW |
2500x2500 mm |
|
|
| Scaffalatura |
Larghezza della fessura in T |
28 mm |
| Testa di potenza di perforazione |
- Qty. |
1 |
| Conico di fusione |
BT1 commercio |
|
Diametro di perforazione massimo
(acciaio al carbonio ordinario)
|
Φ80 mm |
| Diametro del tap |
| M30 |
| Velocità del mandrino |
30 ~ 3000 giri/min |
| Potenza del motore servospindle |
30 kW |
| Distanza dall'estremità inferiore dello spinello al tavolo di lavoro |
200-800 mm |
|
Movimento laterale della testina motrice(asse X)
|
Max.curva orizzontale |
2500 mm |
| Velocità di movimento laterale |
0~8 giri/min |
| Potenza del servomotore per il movimento laterale |
2x4,2 kW |
|
Movimento longitudinale del grattacielo (asse Y)
|
Max. corsa di alimentazione |
6000 mm |
| Velocità di movimento dell'alimentazione |
0~8 m/min |
| Potenza del servomotore di alimentazione |
2x4,5kW/25Nm |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. colpo |
600 mm |
| Velocità di movimento |
0~5 m/min |
| Potenza del servomotore |
4.5kW/25Nm |
| Precisione di posizionamento |
X/Y |
≤ 0,05 mm/1000 mm |
| Precisione di posizionamento ripetuta |
X/Y |
≤ 0,05 mm/1000 mm |

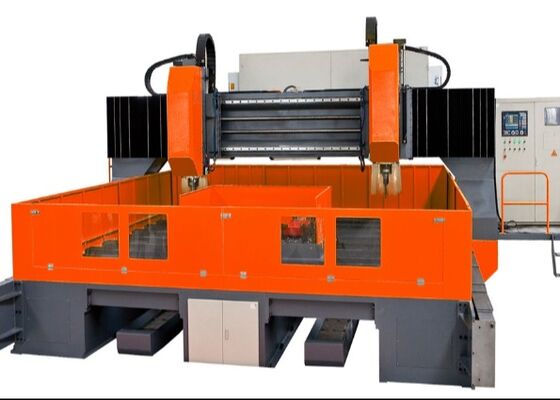

Struttura dell'apparecchiatura:
La base della macchina è realizzata in materiale fuso e comprende componenti chiave quali il tavolo da lavoro, il portiere mobile, la sella scorrevole, la testa di foratura e fresatura, il sistema di lubrificazione automatica,meccanismi di sicurezza, sistema di raffreddamento circolante, sistema di controllo digitale e sistema elettrico. Utilizza coppie di rotaie rigide per il supporto e la guida, insieme a coppie di viti a piombo di precisione per il movimento di guida.La macchina è rinomata per la sua elevata precisione di posizionamento e eccezionale ripetibilità nel posizionamento.
Caratteristiche del prodotto
1Sistema centralizzato di scarico dell'acqua:
La macchina è dotata di un sistema di scarico centralizzato standard.Questo meccanismo interno di scarico dell'acqua impedisce efficacemente che il perno di ferro si intrappoli con lo strumento durante la lavorazione, riducendo al minimo l'usura dello strumento, prolungando la durata dell'utensile e migliorando la finitura superficiale del pezzo da lavoro.e impedisce alle impurità di ostruire l'articolazione rotanteDi conseguenza, essa contribuisce alla qualità complessiva del pezzo e migliora l'efficienza operativa.
2Sistema centralizzato di filtrazione dell'acqua:
La macchina è dotata di un sistema centralizzato di filtrazione dell'acqua progettato per rimuovere efficacemente le impurità dal liquido di raffreddamento di taglio.Il sistema di spruzzo d'acqua interno impedisce agli spilli di ferro di intrappolarsi con lo strumento durante la lavorazione, riducendo l'usura dell'utensile, prolungando la durata dell'utensile e migliorando la finitura superficiale del pezzo da lavorare.protegge il giunto rotante ad alta velocitàIn questo modo il sistema migliora la qualità complessiva del pezzo e aumenta l'efficienza operativa.
3. Trasportatore automatico di chip e sistema di raffreddamento a ricircolo:
La macchina è dotata di un trasportatore automatico di chip situato nella parte posteriore del tavolo da lavoro, con un filtro all'estremità di scarico.Una pompa di raffreddamento è posizionata su un latoIl liquido di raffreddamento viene diretto nel trasportatore a chip, dove la pompa di sollevamento lo sposta nel sistema di filtrazione centrale.La pompa di raffreddamento ad alta pressione fa quindi circolare il liquido di raffreddamento filtrato per operazioni di taglio e raffreddamento continui.
Inoltre, è previsto un carrello per la raccolta di rottami per il trasporto agevole dei frammenti di metallo, offrendo una soluzione comoda per la movimentazione dei detriti di ferro.L'apparecchiatura comprende sia sistemi di raffreddamento degli utensili interni che esterni: il liquido di raffreddamento interno viene utilizzato per la perforazione ad alta velocità, mentre il raffreddamento esterno viene applicato durante le operazioni di fresatura leggera.
.
Questa avanzata macchina CNC per portiere è stata progettata specificamente per la perforazione e la marcatura di componenti in lamiera e lamiera ad alta efficienza.È stato accuratamente realizzato per garantire la precisione di lavorazione di pezzi di tipo piastra e assemblaggi strutturali, che lo rende ideale per la lavorazione di flange, dischi, parti a forma di anello, piastre piatte e componenti simili.Un requisito operativo fondamentale è che lo spessore dei pezzi di lavoro sia allineato ai parametri di lavorazione efficaci definiti dalla macchina..
In impianti di fabbricazione di strutture in acciaio, queste apparecchiature eseguono operazioni di perforazione e fresatura di precisione su piastre strutturali ed elementi di collegamento,fornendo una base solida per l'assemblaggio affidabile di cornici in acciaioNel settore dell'energia eolica, offre capacità di lavorazione avanzate e di alta precisione per torri e flange di turbine eoliche,garantire che tali componenti siano progettati per resistere a condizioni ambientali difficiliPer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, facilitando la creazione diconnessioni durevoli in grado di sopportare carichi dinamici per tutta la lunga durata di servizio del ponte.
