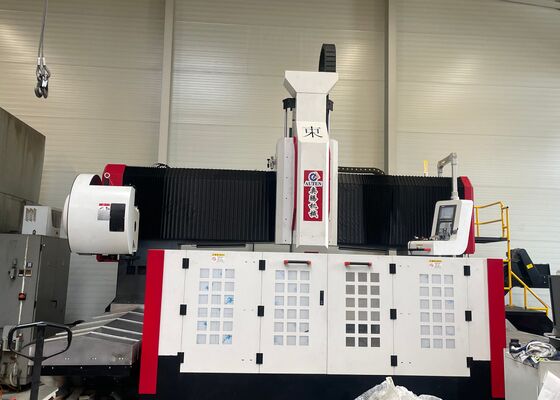

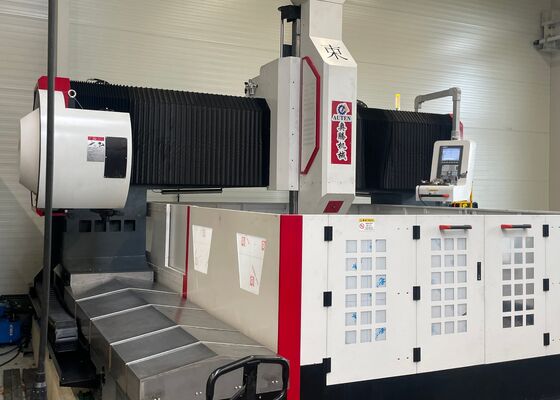

2525BT50 Fresatrice a portale CNC a divisione per impieghi gravosi, foratura e fresatura, motore mandrino servo da 30KW

2525BT50 Fresatrice-Trapanatrice a Portale CNC per Impieghi Gravosi, Motore Mandrino Servo da 30KW

Applicazione:

Questa attrezzatura di foratura a portale CNC è progettata per operazioni di foratura, smussatura, maschiatura e fresatura su piastre e componenti strutturali. Viene utilizzata principalmente per la foratura ad alta efficienza di flange, dischi, anelli, piastre e altri pezzi entro il campo di spessore efficace. Sia i fori passanti che i fori ciechi possono essere lavorati su parti in materiale singolo e composito. Il processo di lavorazione è controllato digitalmente, garantendo facilità d'uso. Consente l'automazione, l'alta precisione e supporta la produzione di vari tipi e produzioni di massa.

Specifiche:

Struttura dell'attrezzatura:

La base della macchina è realizzata in materiale fuso e consiste in componenti chiave come il banco da lavoro, il portale mobile, la slitta mobile, la testa di foratura e fresatura, il sistema di lubrificazione automatica, i dispositivi di protezione, il sistema di raffreddamento a circolazione, il sistema di controllo digitale e il sistema elettrico. Utilizza coppie di guide rigide a rulli per il supporto e la guida, insieme a coppie di viti a ricircolo di precisione per l'azionamento. La macchina è caratterizzata da un'elevata precisione di posizionamento e un'eccellente ripetibilità nel posizionamento.

Caratteristiche del prodotto

1. Base e Banco da Lavoro:
La base è costruita con un tubo rettangolare saldato, che subisce una ricottura ad alta temperatura prima della lavorazione, seguita da una seconda ricottura dopo la semifinitura per alleviare le sollecitazioni interne, garantendo la stabilità della precisione a lungo termine della macchina utensile. Il banco da lavoro è un'unica fusione realizzata in ghisa grigia (HT250), sottoposta a trattamenti di ricottura e invecchiamento secondari, offrendo un'eccellente rigidità dinamica e statica senza deformazioni. La superficie del banco da lavoro è dotata di scanalature a T ben organizzate per il fissaggio sicuro dei pezzi. Due guide lineari ad alta precisione sono montate su entrambi i lati della base della base per garantire una distribuzione uniforme delle sollecitazioni sulle guide, migliorando significativamente la rigidità della macchina utensile e la sua resistenza sia alle forze di trazione che di compressione. Il sistema di azionamento è dotato di un servomotore CA abbinato a una vite a ricircolo di sfere di precisione, facilitando il movimento del portale lungo l'asse Y. I bulloni regolabili sono posizionati sulla superficie inferiore della base per consentire una facile livellazione del banco da lavoro.

2. Portale Mobile:

Il portale mobile è fuso in ghisa grigia (HT250) ed è dotato di due guide lineari a capacità di carico ultra elevata sul lato anteriore. Una coppia di viti a ricircolo di sfere di precisione, insieme a un servomotore, aziona il movimento della piastra scorrevole della testa di foratura lungo l'asse X, su cui sono montate le teste di foratura. Il movimento del portale è facilitato dal servomotore, che aziona la rotazione del dado a sfere sulla vite a ricircolo di sfere attraverso un meccanismo di accoppiamento di precisione.

3. Spostamento della Slitta:

La slitta scorrevole mobile è un componente in ghisa di precisione. È dotata di due tavole scorrevoli lineari CNC a capacità di carico ultra elevata, un set di coppie di viti a ricircolo di sfere di precisione e un riduttore epicicloidale ad alta precisione collegato al servomotore. La slitta è inoltre dotata di un cilindro di bilanciamento a gas azoto per controbilanciare il peso della testa di foratura, riducendo il carico sulla vite e prolungandone la durata. Questo sistema aziona il movimento della testa di foratura lungo l'asse Z, consentendo movimenti rapidi in avanti, lavoro in avanti, movimenti rapidi all'indietro e arresti. Inoltre, è dotato di funzioni di taglio automatico del truciolo, rimozione del truciolo e pausa.

.

Questa avanzata macchina a portale CNC è progettata specificamente per la foratura e la marcatura ad alte prestazioni di componenti in lamiera e piastra. Progettata con cura per facilitare la lavorazione precisa di pezzi di tipo piastra e assemblaggi strutturali, è ideale per la lavorazione di flange, dischi, parti ad anello, piastre piatte e componenti simili. Un requisito operativo chiave è che lo spessore dei pezzi deve aderire ai parametri di lavorazione efficaci predefiniti della macchina.

Negli impianti di fabbricazione di strutture in acciaio, questa attrezzatura esegue operazioni di foratura e fresatura ad alta precisione su piastre strutturali ed elementi di collegamento, fornendo una solida base per l'assemblaggio affidabile di telai in acciaio. Nel settore dell'energia eolica, offre capacità di lavorazione avanzate e ad alta precisione per torri e flange di turbine eoliche, garantendo che questi componenti siano progettati per resistere a condizioni ambientali difficili, come forti venti e variazioni di temperatura. Per i progetti di costruzione di ponti, l'attrezzatura lavora travi e staffe di supporto, consentendo la creazione di collegamenti stabili e duraturi progettati per resistere a carichi dinamici durante la lunga durata del ponte.
