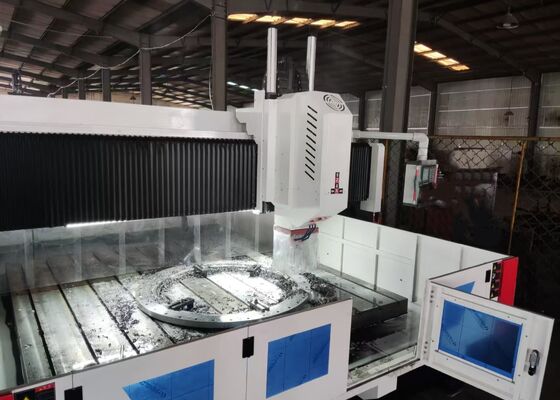

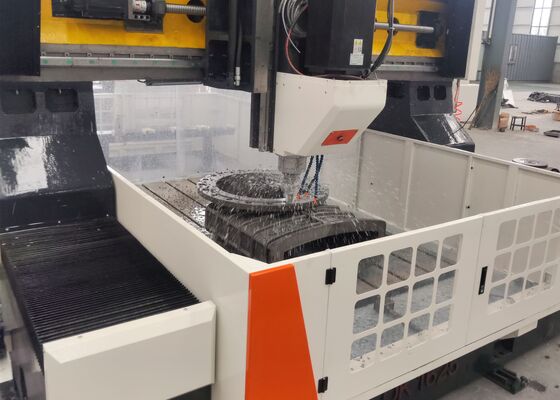

Velocità di movimento laterale 0~8 R/Min Macchina foratrice CNC a portale per lamiere 6000x6000 mm

0~8 R/Min Velocità di movimento laterale Macchina per la trivellazione di lamiere a traliccio CNC 6000x6000 mm Pezzo di lavoro

Applicazione:

Questa macchina per la perforazione e la fresatura a flangia di tipo portale CNC è stata progettata su misura per eseguire una serie completa di operazioni di lavorazione, incluse la perforazione, la cammaratura, il colpito, la fresatura,e forieri su pezzi da lavoro di tipo piastra e assemblaggi strutturaliEsso fornisce prestazioni di lavorazione di fori ad alta efficienza per componenti quali flange, dischi, parti a forma di anello e piastre con spessori che si trovano entro il range efficace specificato.con una lunghezza massima non superiore a 50 mm, l'apparecchiatura presenta un'eccezionale compatibilità sia con componenti in materiali monolitici che con pezzi in materiali compositi.la macchina utensile garantisce un'eccezionale facilità e comodità di utilizzo• facilita la produzione automatizzata ad alta precisione, soddisfa i requisiti di lavorazione di più varianti di pezzo da lavoro e supporta processi di produzione su larga scala.

Specificità:

Struttura dell'apparecchiatura:

Questa macchina CNC per la trivellazione e la marcatura del portiere è appositamente costruita con un banco di lavoro in ghisa, un'assemblaggio di portiere mobile, una sella di traversata, un'unità di potenza per la trivellazione,un sistema automatico di lubrificazione e di protezione, un modulo di raffreddamento a ricircolo, un sistema di controllo numerico (NC) e un modulo di controllo elettrico.l'apparecchiatura offre una robusta stabilità di carico e un posizionamento preciso del movimento, mentre i meccanismi di azionamento a vite a sfera di alta precisione garantiscono una precisione di posizionamento superiore e un'eccellente ripetibilità operativa.

Caratteristiche del prodotto

1. Testa di potenza di perforazione
La testa di potenza di perforazione è dotata di un servomotore a fusione dedicato,con una lunghezza massima di 20 mm o più, ma non superiore a 30 mm,Il mandrino incorpora una configurazione di cuscinetti angolari di contatto giapponesi a sei file (quattro cuscinetti anteriori, due posteriori) per consentire una regolazione della velocità senza gradini.di cilindrata superiore a 600 cm3Il movimento dell'alimentazione è azionato da un servomotore accoppiato a una vite a sfera.Gli assi X e Y supportano l'operazione di collegamento e adottano il controllo a circuito semiclossoIl naso del fusibile è progettato con un foro conico BT50 e integrato con un giunto rotante ad alta velocità,che facilita l'elaborazione ad alta velocità della trivella in U attraverso la consegna del liquido di raffreddamento attraverso lo spinello.

2Sistema di trasmissione
Incorporando rotaie di guida di fabbricazione taiwanese e un design di slider ad alta precisione, il sistema offre prestazioni operative fluide e elevata capacità di carico pesante.L'asse X utilizza due rotaie lineari come componenti laterali di guida e di caricoPer le trasmissioni ad asse X, un servomotore CA azionerà una vite a sfera di precisione per ottenere un movimento lineare preciso.

3Sistema di trasmissione (sezione dell'asse Y, continua)
L'asse Y è dotato di due rotaie lineari di guida a rotazione pesante su entrambi i lati,con tre carri quadrati fissati su ciascuna rotaia guida che costituiscono collettivamente il meccanismo di scorrimento dell'asse YQuesta configurazione strutturale non solo soddisfa i severi requisiti di alta rigidità e resistenza strutturale del telaio del portiere, ma offre anche vantaggi tecnici chiave.con coefficiente di attrito minimo, elevata velocità di movimento, eccezionali caratteristiche di ammortizzazione delle vibrazioni e un ciclo di vita prolungato.un servomotore dedicato è dispiegato su ciascun lato per guidare in modo sincrono la rotazione della vite a sfera, agevolando così lo spostamento del telaio del portiere e consentendo operazioni di lavorazione CNC di alta precisione.

.

Questa macchina industriale CNC a portiere ad alte prestazioni è progettata su misura per eseguire operazioni di perforazione e marcatura su componenti in lamiera e lamiera.Disegnate meticolosamente per consentire l'elaborazione di precisione di pezzi di lavoro di tipo piastra e di gruppi strutturali, offre una compatibilità specializzata per la lavorazione di flange, dischi, parti a forma di anello, piastre piatte e componenti analoghi.Un prerequisito fondamentale di funzionamento è che lo spessore del pezzo di lavoro debba essere rigorosamente conforme ai parametri di lavorazione efficaci preimpostati dalla macchina.

In impianti di fabbricazione di strutture in acciaio, questa apparecchiatura esegue operazioni di perforazione e fresatura ad alta precisione sulle piastre strutturali e sui componenti di collegamento,che stabilisce una solida base per l'assemblaggio stabile delle cornici in acciaioNell'industria eolica, it provides advanced high-precision machining solutions for wind turbine towers and flanges—a critical process that ensures these components are capable of withstanding severe environmental conditions (ePer le iniziative di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, facilitando la formazione di travi stabili,connessioni durevoli progettate per sopportare carichi dinamici durante il lungo ciclo di vita del ponte.
