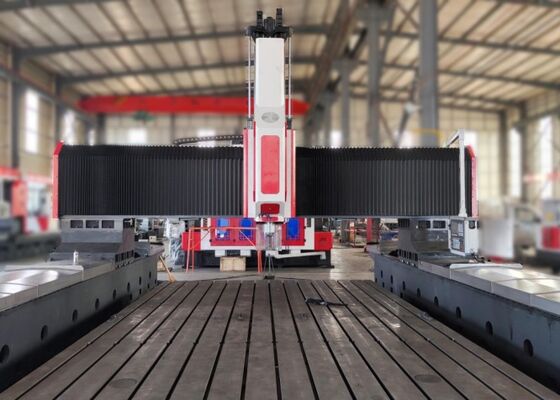

Macchina per la trivellazione di piastre industriali CNC con capacità di pezzo da lavoro di 6000x6000 mm 22 kW Servo Spindle Motor

Macchina per la trivellazione di piastre industriali CNC con capacità di pezzo da lavoro di 6000x6000 mm 22 kW Servo Spindle Motor

Applicazione:

Questa macchina CNC per la perforazione e la fresatura della flangia del portiere è specificamente progettata per eseguire operazioni di perforazione, cammaratura, toccatura, fresatura e foratura su pezzi da lavoro in piastra e componenti strutturali.Offre prestazioni di perforazione di buchi ad alta efficienza per pezzi da lavoro come flange, dischi, anelli e piastre il cui spessore rientra nell'intervallo effettivo designato.l'apparecchiatura dimostra una forte compatibilità con componenti mono materiali e materiali compositiDotata di una tecnologia di controllo digitale avanzata, la macchina utensile garantisce una comodità operativa superiore.soddisfa le esigenze di lavorazione di più varietà, e supporta flussi di lavoro di produzione su larga scala.

Specificità:

Struttura dell'apparecchiatura:

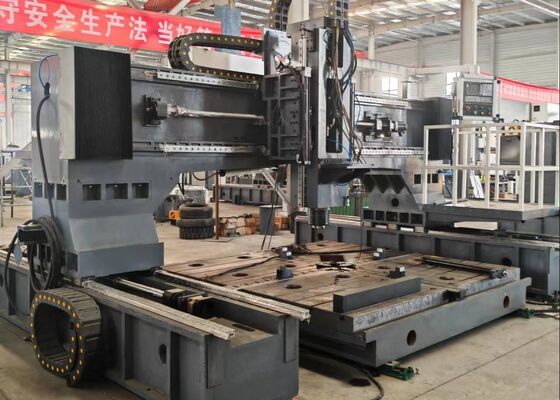

Questa macchina CNC per la perforazione e la marcatura del portiere è specificamente configurata con un banco di lavoro in ferro fuso, un gruppo di portiere mobili, una sella di traversata, una testa di potenza per la perforazione e la fresatura,un sistema automatico di lubrificazione e protezione, un modulo di raffreddamento circolante, un sistema di controllo numerico (NC) e un'unità di controllo elettrica.mentre i meccanismi di trasmissione a vite a sfera di alta precisione garantiscono un'eccezionale precisione di posizionamento e una eccezionale ripetibilità operativa.

Caratteristiche del prodotto

1. Testa di potenza di perforazione:
La testa di potenza di perforazione è dotata di un servomotore a fusione dedicato,che utilizza una cintura sincrona dentata per ridurre la velocità e aumentare la coppia per azionare uno spinello di precisione specializzato. Il mandrino adotta una disposizione giapponese di sei file di cuscinetti angolari di contatto (quattro davanti, due dietro) per realizzare la regolazione della velocità senza gradini.il fusibile consente una rapida e comoda sostituzione degli utensiliIl movimento dell'alimentazione è alimentato da un servomotore abbinato a una vite a sfera.Gli assi X e Y supportano la funzionalità di collegamento e utilizzano il controllo a circuito semiclosso per ottenere capacità di interpolazione lineare e circolareL'estremità del fusibile è dotata di un foro conico BT50 e integrata con un giunto rotativo ad alta velocità, che facilita l'elaborazione ad alta velocità del trapano U con alimentazione di liquido di raffreddamento attraverso il fusibile.

2Sistema di trasmissione:
Dotato di rotaie di guida di Taiwan e di un design di slider di alta precisione, il sistema garantisce una prestazione operativa fluida e una maggiore capacità di carico pesante.
L'asse X adotta due rotaie lineari a rotazione come binari laterali di guida e di carico, soddisfacendo pienamente i requisiti per le operazioni di perforazione ad alta velocità.un servomotore CA azionato da una vite a sfera di precisione per realizzare un movimento lineare.

L'asse Y è equipaggiato da due rotaie lineari di guida a rotazione pesante su ciascun lato, con tre carri quadrati montati su ciascuna rotaia guida che formano collettivamente il meccanismo di scorrimento dell'asse Y.Questo progetto strutturale non solo soddisfa le elevate esigenze di rigidità e resistenza del telaio del portiere, ma offre anche vantaggi tecnici tra cui un basso coefficiente di attritoL'azionamento dell'asse Y utilizza la tecnologia di azionamento sincrono a doppio servomotore:un servomotore è configurato su ciascun lato per guidare in modo sincrono la rotazione della vite a sfera, consentendo così il movimento del telaio del portiere e ottenendo una precisione di lavorazione CNC.

.

Questa macchina industriale CNC ad alto rendimento è specificamente progettata per le applicazioni di perforazione e marcatura su componenti in lamiera e lamiera.Confezionati per la precisione di lavorazione di pezzi di tipo piastra e parti strutturali, fornisce una compatibilità dedicata per la lavorazione di flange, dischi, anelli, piastre piatte e componenti simili.Un requisito fondamentale è che lo spessore del pezzo di lavoro debba essere rigorosamente conforme ai parametri di lavorazione efficaci preconfigurati dalla macchina..

all'interno di impianti di fabbricazione di strutture in acciaio, questa apparecchiatura esegue operazioni di perforazione e fresatura di precisione su piastre strutturali ed elementi di collegamento,che stabilisce una solida base per l'assemblaggio stabile delle cornici in acciaio- nel settore dell'energia eolica,offre soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche ­ un processo fondamentale che garantisce che questi componenti possano resistere a condizioni ambientali difficili (Per i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, facilitando la formazione di travi stabili,connessioni di lunga durata progettate per sopportare carichi dinamici per tutta la durata prolungata del ponte.
