Robusta macchina per la trivellazione a piastra CNC 6000x6000mm Dimensione del pezzo e servo spindle motor da 22 kW

Robusta macchina per la trivellazione a piastra CNC 6000x6000mm Dimensione del pezzo e servo spindle motor da 22 kW

Applicazione:

Questa attrezzatura per la perforazione e la fresatura della flangia del portiere CNC è progettata principalmente per eseguire operazioni di perforazione, cammaratura, toccatura, fresatura e perforazione su pezzi da lavoro in piastra e componenti strutturali.Fornisce prestazioni efficienti di perforazione di fori per pezzi di lavoro, comprese le flange, dischi, anelli e piastre con spessori che rientrano nell'intervallo effettivo specificato, in grado di essere lavorati attraverso fori e buchi ciechi,è compatibile sia con componenti mono materiali sia con materiali compositiLa macchina utensile, dotata di tecnologia di controllo digitale, garantisce un'eccezionale comodità operativa e facilita la produzione automatizzata con elevata precisione.supporta i requisiti di lavorazione multi-varietà, e consente operazioni di produzione su larga scala.

Specificità:

Struttura dell'apparecchiatura:

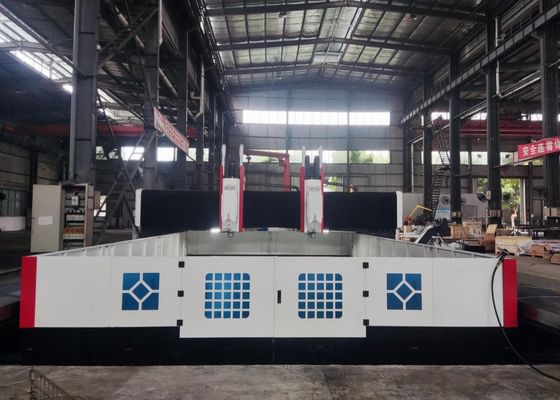

Questa macchina CNC per la perforazione e la marcatura del portiere è dotata principalmente di un banco di lavoro in ghisa, di una struttura mobile del portiere, di una sella di tracciamento, di una testina di foratura,un sistema automatico di lubrificazione e protezione, un'unità di raffreddamento circolante, un sistema di controllo numerico (NC) e un gruppo di controllo elettrico.mentre i meccanismi di azionamento a vite a sfera di alta precisione garantiscono una precisione di posizionamento superiore e un'eccellente ripetibilità.

Caratteristiche del prodotto

1- Letto e tavolo da lavoro:
Il letto della macchina è costruito come una colata in ferro grigio (HT250), mentre il portiere e la base della trave laterale sono fabbricati da strutture saldate ad alta resistenza.Dopo trattamenti di ricottura e invecchiamento secondari, la lavorazione di precisione viene eseguita per ottenere una rigidità dinamica e statica eccezionale, prevenendo efficacemente la deformazione strutturale.La superficie del tavolo di lavoro è composta da slot in T lavorati con precisione e disposti in modo ottimizzato, per facilitare la serratura sicura del pezzo da lavorare.garantire una distribuzione uniforme della forza tra i carri guida e migliorare notevolmente la rigidità della macchina utensile, resistenza alla trazione e resistenza alla compressione. Il sistema di trasmissione adotta un servomotore CA abbinato a un gruppo di vite a sfera di precisione per trasmissione a doppio lato,consentendo un movimento agevole dell'asse Y del portiereI bulloni di livellamento regolabili sono distribuiti strategicamente sul fondo del letto, consentendo una conveniente taratura dell'allineamento orizzontale del tavolo da lavoro.

2- Guanciale mobile:
Il portiere mobile è costruito in ferro grigio (HT250), con due guide lineari a rullo ad altissimo carico integrate sul lato anteriore della struttura del portiere.di altezza superiore a 1000 cm3, accoppiato con un servomotore, facilita il movimento dell'asse X del slitto della testa motrice.

3- Sella in movimento:

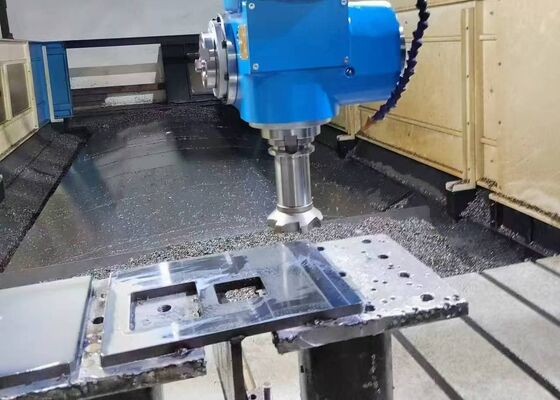

La sella mobile è un gruppo strutturale in ghisa di precisione, dotato di due guide lineari CNC ad alto carico, un gruppo di gruppi di vite a sfera di precisione,con una capacità di accensione superiore a 50 W,È inoltre integrato con un cilindro di bilanciamento dell'azoto, che controbilancia il peso della testa di alimentazione per ridurre al minimo il carico sulla vite a sfera e prolungare la sua durata operativa.Questo componente guida la testa di potenza di perforazione per eseguire il movimento dell'asse Z, che consente funzioni fondamentali tra cui alimentazione rapida, alimentazione di lavoro, ritiro rapido e fermata precisa.e capacità di pausa per migliorare l'efficienza di lavorazione e la flessibilità operativa.

.

Questa macchina industriale CNC a portiere ad alte prestazioni è specificamente progettata per le applicazioni di perforazione e marcatura su componenti in lamiera e lamiera.Prodotti della voce 8528, offre una specifica compatibilità con la lavorazione di flange, dischi, anelli, piastre piatte e componenti analoghi.Un requisito fondamentale è che lo spessore del pezzo di lavoro debba essere rigorosamente conforme alle specifiche di lavorazione efficaci prestabilite dalla macchina..

all'interno degli impianti di fabbricazione di strutture in acciaio, questa apparecchiatura esegue operazioni di perforazione e fresatura di precisione sulle piastre strutturali e sui componenti di collegamento,che stabilisce una solida base per l'assemblaggio stabile delle cornici in acciaioNel settore dell'energia eolica,offre soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo critico che garantisce che questi componenti possano resistere a condizioni ambientali estreme (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, permettendo la formazione di travi stabili,connessioni durevoli progettate per sopportare carichi dinamici per tutta la durata prolungata del ponte.
