4000x4000mm Dimensione del pezzo di lavoro Macchina di perforazione CNC a lamiera di metallo 80mm Diametro massimo di perforazione

4000x4000mm Dimensione del pezzo di lavoro Macchina di perforazione CNC a lamiera di metallo 80mm Diametro massimo di perforazione

Applicazione:

Questa apparecchiatura è progettata principalmente per eseguire operazioni di perforazione, cammering, tapping, fresatura e perforazione su piastre e componenti strutturali.Fornisce prestazioni efficienti di perforazione di fori per pezzi di lavoro, comprese le flange, dischi, anelli e piastre con spessori che rientrano nel suo raggio di funzionamento effettivo, in grado di essere lavorati attraverso fori e fori ciechi,è compatibile sia con componenti mono materiali sia con materiali compositiLa macchina utensile è dotata di un controllo digitale per i suoi processi di lavorazione, che garantisce un'eccezionale comodità operativa.e capacità di produzione su larga scala.

Specificità:

Struttura dell'apparecchiatura:

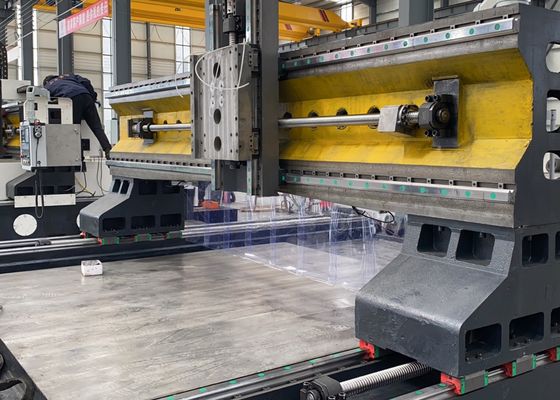

Questa apparecchiatura è composta principalmente da un banco di lavoro a letto fuso, un portiere mobile, una sella mobile, una testa di foratura e fresatura, un sistema automatico di lubrificazione e protezione,un'unità di raffreddamento circolante, un sistema di controllo numerico e un sistema elettrico.mentre i motori a vite a sfera di precisione garantiscono una precisione di posizionamento superiore e un'eccellente ripetibilità.

Caratteristiche del prodotto

1- Letto e tavolo da lavoro:
Il letto e il tavolo di lavoro sono realizzati in ghisa grigia (HT250) come pezzi fusti, sottoposti a trattamenti di ricottura e invecchiamento secondari,seguita da lavorazione di precisione per garantire un'eccezionale rigidità dinamica e statica senza deformazioniLa superficie del tavolo di lavoro è dotata di fessure in T lavorate con precisione, in una disposizione ottimizzata, che facilitano la serratura sicura del pezzo.La base del letto è dotata di due linee di guida ad alta precisione su ciascun lato, garantendo una distribuzione uniforme della forza tra i carri della guida e migliorando notevolmente la rigidità della macchina utensile nonché la resistenza alla trazione e alla compressione.Il sistema di azionamento adotta servomotori CA abbinati a gruppi di vite a sfera di precisione per l'azionamento bilateraleI bulloni regolabili sono posizionati strategicamente sulla base del letto,che consentono una conveniente taratura dell'allineamento orizzontale del letto e del tavolo da lavoro.

2- Guanciale mobile:
Il portiere mobile è costruito in ghisa grigia (HT250), con due guide lineari a rullo ad altissimo carico montate sul lato anteriore.di cilindrata inferiore o uguale a 50 cm3, facilita il movimento dell'asse X della testa di potenza.

3- Sella in movimento:
La sella mobile è un componente strutturale in ferro fuso di precisione, progettato per una rigidità ottimale e una stabilità operativa.un set di gruppi di vite a sfera di precisione, e un riduttore planetario ad alta precisione accoppiato a un servomotore CA. Un cilindro di contrappeso del gas azoto è integrato nel progetto,compensare il peso della testa di alimentazione per ridurre al minimo il carico sulla vite a sfera e prolungare la sua durata di servizioL'assemblaggio guida la testa di potenza di perforazione per eseguire il movimento dell'asse Z, consentendo funzioni fondamentali tra cui rapido traverso, alimentazione di lavoro, ritiro rapido e precisione di posizionamento.E'anche dotato di rottura di chip automatico, evacuazione dei chip e capacità di pausa del programma per migliorare l'efficienza di lavorazione e il controllo dei processi.

.

Questa macchina industriale CNC a portiere ad alte prestazioni è dedicata alle operazioni di perforazione e marcatura per componenti in lamiera e lamiera.È stato progettato meticolosamente per fornire la lavorazione di precisione di pezzi di lavoro di tipo piastra e parti strutturali, con capacità di adattamento specializzata per la lavorazione di flange, dischi, anelli, piastre piatte e componenti analoghi.Un requisito fondamentale è che lo spessore del pezzo di lavoro deve essere rigorosamente conforme ai parametri di lavorazione efficaci prestabiliti dalla macchina.

In impianti di fabbricazione di strutture in acciaio, queste apparecchiature eseguono perforazioni e fresatura di precisione su piastre strutturali e componenti di collegamento,che stabilisce una solida base per l'assemblaggio stabile delle cornici in acciaio- nel settore dell'energia eolica,Il progetto offre soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo critico che garantisce che questi componenti possano resistere a condizioni ambientali estreme (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, permettendo la formazione di travi stabili,connessioni durevoli progettate per sopportare carichi dinamici per tutta la durata prolungata del ponte.
