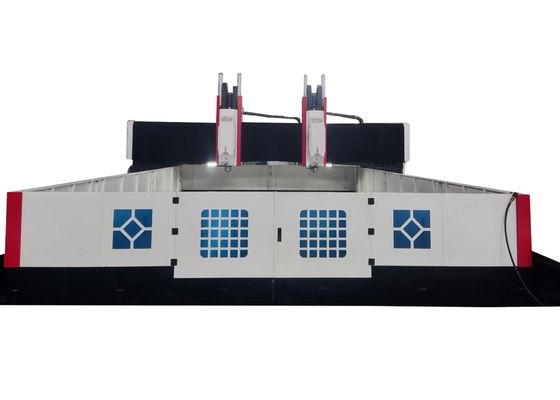

Dimensioni complessive 6000x3900x2700mm Trapano a portale CNC per metalli Diametro massimo di foratura 70mm

6000x3900x2700mm Dimensione complessiva Macchina per la trivellazione di metallo CNC a grondaia 70mm Diametro massimo di trivellazione

Applicazione:

Questa attrezzatura è appositamente progettata per operazioni di perforazione, cammering, tapping e fresatura su piastre e componenti strutturali.È progettato principalmente per la perforazione ad alta efficienza di pezzi di lavoro, comprese le flange, dischi, anelli e piastre, il cui spessore corrisponde alla gamma di lavorazione effettiva specificata.Il sistema facilita la lavorazione di fori trasparenti e fori ciechi sia su componenti mono materiali che su materiali compositiCon il controllo digitale dei suoi processi di lavorazione, la macchina utensile offre una comodità operativa superiore, soddisfacendo le esigenze di produzione automatizzata, produzione ad alta precisione,trasformazione a più varietà, e scenari di produzione su larga scala.

Specificità:

Struttura della fusione a fuso:

Questa attrezzatura per la perforazione e la fresatura delle flange del portiere CNC è composta principalmente da un tavolo da lavoro a letto, portiere mobile, sella mobile, testa di potenza di perforazione e fresatura, sistema di lubrificazione automatica,meccanismo di protezione, sistema di raffreddamento circolante, sistema di controllo numerico e sistema elettrico, tra gli altri componenti chiave.la macchina utensile presenta una precisione di posizionamento eccezionale e una precisione di posizionamento ripetuto.

Caratteristiche del prodotto

1. Testa di potenza di perforazione:
La testa di potenza di perforazione è dotata di un servo spindle motor dedicato, che azionerà uno spindle di precisione specializzato tramite una decelerazione della cinghia sincrona dentata per aumentare la coppia di uscita.Supporta la sostituzione rapida e conveniente, con movimento di alimentazione alimentato da un servomotore e da un gruppo di viti a sfera.che consentono funzioni di interpolazione lineare e circolareL'estremità del fusibile è progettata con un foro conico BT40 e dotata di un giunto rotante ad alta velocità, che facilita le operazioni di lavorazione del liquido di raffreddamento a perforazione U ad alta velocità.

2Sistema di trasmissione:
Il sistema adotta linee guida e cursori di alta precisione importati da Taiwan, garantendo un funzionamento regolare e migliorando efficacemente la capacità di carico di carichi pesanti.
L'asse X e l'asse Z utilizzano ciascuno due guide lineari di rotolamento come rotaie di guida e di carico per il movimento orizzontale e verticale, rispettivamente,che soddisfano pienamente i requisiti tecnici per la perforazione ad alta velocitàLa trasmissione dell'asse X e dell'asse Z è realizzata tramite servomotori CA che guidano per rotazione viti a sfera di precisione, consentendo un preciso movimento lineare.

L'asse Y è equipaggiato da due linee di guida lineari di rotolamento pesante su entrambi i lati, una delle quali presenta una struttura montata lateralmente, che forma congiuntamente la pista scorrevole dell'asse Y.Questa configurazione soddisfa gli elevati requisiti di rigidità e resistenza del telaio del portiere, offrendo anche vantaggi tecnici tra cui un basso coefficiente di attrito, alta velocità di movimento, eccellenti prestazioni di assorbimento delle vibrazioni e una durata di vita prolungata.La trasmissione a asse X utilizza una tecnologia di azionamento sincrono a doppio servomotore con un servomotore installato su ciascun lato che spinge sincronicamente le viti a sfera a ruotare, che a sua volta spinge il telaio del portiere a muoversi e consente le operazioni di lavorazione CNC.

.

Questa macchina industriale CNC a portiere ad alte prestazioni è dedicata alle operazioni di perforazione e marcatura per componenti in lamiera e lamiera.È stato elaborato per fornire la lavorazione di precisione di pezzi di lavoro di tipo piastra e parti strutturali, con una capacità di adattamento mirata alle flange di lavorazione, ai dischi, agli anelli, alle piastre piatte e ai componenti comparabili.Un prerequisito fondamentale è che lo spessore del pezzo di lavoro debba rispettare rigorosamente i parametri di lavorazione efficaci preconfigurati dalla macchina.

In impianti di fabbricazione di strutture in acciaio, questa apparecchiatura effettua perforazioni e fresatura di precisione su piastre strutturali e componenti di collegamento,che stabilisce una solida base per l'assemblaggio stabile delle cornici in acciaioNell'industria eolica,offre soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo fondamentale che garantisce che questi componenti possano resistere a condizioni ambientali estreme (ePer le iniziative di costruzione di ponti, l'apparecchiatura elabora travi e supporti per ponti, facilitando la formazione di travi stabili,connessioni di lunga durata progettate per sopportare carichi dinamici per tutta la durata prolungata del ponte.
